Актуальность применения влагозащищенной розетки закрытого или открытого типа и варианты ее месторасположения в комнате

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

  1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
  2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.


Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.

Согласно ему помещение делят на 4 зоны:

  • Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
  • Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
  • Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
  • Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.


Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

  • Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
  • Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.

Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса

Где установить розетку в ванной: о зонах и их размерах

В каком месте ванной комнаты можно монтировать розетку? Согласно тому же ПУЭ, весь объем помещения ванной комнаты делится на четыре зоны, маркируемые цифрами от 0 до 3:

  • Зону 0 занимают непосредственные источники воды — ванны, душевые уголки, раковины. В этой зоне запрещена установка любого электрооборудования с рабочим напряжением выше 12 Вольт (кроме предусмотренного конструкцией сантехнических изделий);
  • Зона 1 расположена НАД зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок. Установка пригодных для бытового электрооборудования розеток на 220 Вольт не разрешается; единственное исключение — современные душевые кабины с крышкой, служащей перегородкой между зонами 0 (внутри кабины) и 1.
  • Зона 2 — это «полоса» шириной 0,6 м, начинающаяся от внешних границ зон 0 и 1. Здесь, на границе зон 2 и 3, уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4 (полугерметичные);
  • Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,4 м. Здесь уже разрешается устанавливать электрические розетки с минимальной степенью защиты (1 по IP), но только в помещениях индивидуального пользования. Ванные комнаты в частных домах под эту категорию, в общем-то, подходят.

Где установить розетку в ванной? В правильной зоне!

Проще говоря, розетки в ванной должны располагаться на расстоянии минимум 60 см от источника повышенной влажности!

С высотой установки дело обстоит несколько сложнее — должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении. Обычно розетка для стиральной машины монтируется на высоте 40–50 см от уровня пола, для душевой кабины — на высоте более 2 м (выше ее крышки), все остальные располагают на уровне 1–1,2 м от пола. Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.

Правила установки розетки

Исходя из требований, предъявляемых к расположению устройства в ГОСТе, выделим ключевые правила монтажа:

  • Размещение розеток влагозащищенного класса IPх4 и выше допускается только в третьей зоне. Влагостойкий класс устройств предполагает наличие защиты от брызг воды в виде герметичных резинок и крышки. Также в самих отверстиях должны быть специальные шторки, предотвращающие попадание жидкости. Некоторые электротехнические изделия могут обеспечивать владельцу ванной безопасность даже при открытой крышке со вставленной вилкой. Речь идет об устройствах класса IPх6.
  • Электропроводку необходимо маскировать в специальном гофре. Металлические трубы или скобы в данном случае запрещены. Также не рекомендуется проводить проводку в гофре под самой ванной, поскольку она не будет должны образом обеспечена от попадания воды.
  • Для подключения устройства используется трехжильный медный кабель с сечением 2,5 мм. Проводник должен быть заземлен лишь для своей группы.

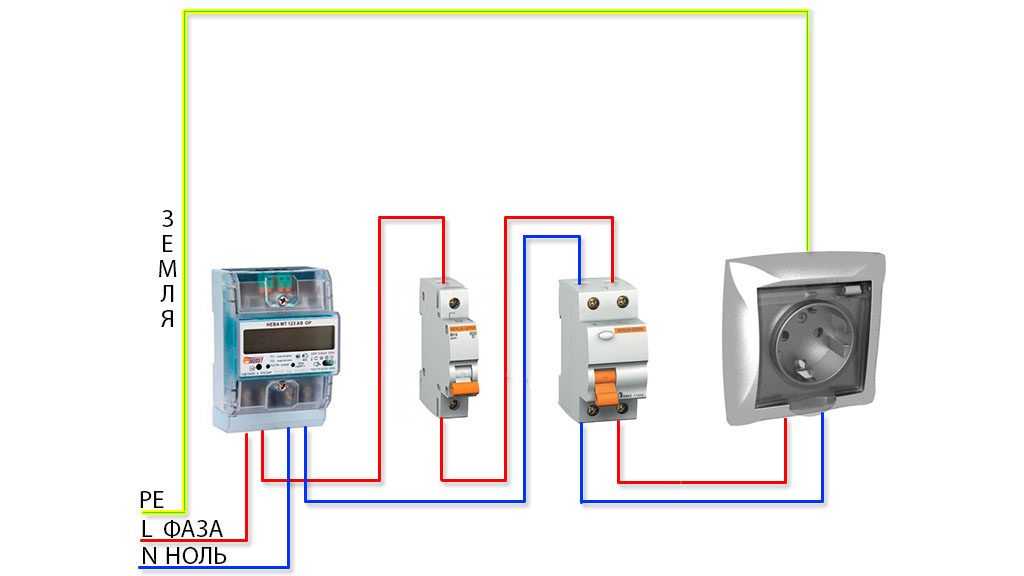

  • Подключение осуществляется через дифференцированный автомат или УЗО с показателем напряжения до 30 мА. Специалисты рекомендуют эксплуатировать более чувствительные защитные агрегаты с мощностью 10 мА. Дорогостоящие устройства с таким уровнем тока зачастую приходится заказывать, поскольку в свободной торговле их редко можно встретить.

  • Стиральная машинка может допускать утечку тока в пределах 1,5 мА на 1 кВт. Если же некогда исправный ТЭН начнет сыреть, то данный показатель может увеличиться до нескольких десятков мА. Что в конечном итоге будет приводить к регулярному выключению машинки-автомат. При этом утечка крайне мала, чтобы на нее реагировал УЗО, однако достаточно чувствительна для рук во время мытья под краном. К тому же ток будет постепенно способствовать образованию коррозии на трубах.

Как вариант, это может быть громоздкий вариант разделительного трансформатора. Впрочем, его габариты заставляют серьезно задуматься об установке УЗО.

Стоит также позаботиться и об установке системы уравнивания потенциалов. Заземление всех металлических компонентов в помещении ванной является необходимым условием для безопасности. Речь идет о стальном водопроводе, чугунной ванне, и прочих инженерных коммуникациях.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Не пропустите: Виды электрических щитов. Электрический распределительный щит: монтаж и сборка

Зона Класс защищенности Что может использоваться
IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Правила установки розетки в ванной

1

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

4

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

  • первая – объекты старого жилищного фонда не обеспечены системой заземления;
  • вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

  • Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
  • Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
  • Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
  • Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Монтаж розеток под отдельные приборы

Несмотря на общие требования и правила, есть также отдельные рекомендации по установке розеток для электрических приборов. При необходимости их содержания в ванной комнате и подключения к сети потребуется соблюсти ряд правил монтажа электроузлов.

Стиральная машина

В классическом варианте розетку для стиральной машины делают немного в стороне от прибора на высоте 1 м от пола. Если такой вариант не подходит или неудобен, конструкцию можно спрятать позади электроприбора. В таком случае рекомендованная высота узла составляет 60 см. Независимо от того, в каком месте принято решение установить розетку, обязательно используется рамка со степенью защиты от IP44 и выше.

Мнение эксперта
Махинов Владимир Константинович
Специалист по электрокоммуникациям

Стиральную машину не рекомендуется все время держать под напряжением. После работы ее следует отключать, чтобы защитный короб опускался на розетку во избежание попадания влаги внутрь.

Водонагреватель

Нередко из-за постоянных отключений воды в ванной комнате устанавливается водонагревательный прибор. Если у него есть защита типа IPX5, прибор разрешается ставить во второй зоне. Во всех других случаях водонагреватель требуется поставить в третей зоне. Розетка ставится сбоку или внизу от прибора. При установке сбоку конструкцию размещают на высоте 80-100 см, при выборе монтажа снизу нельзя ставить рамку на высоте ниже 60 см, в редких случаях допускается высота в 30 см.

Полотенцесушитель

Если в ванной комнате планируется устанавливать полотенцесушитель электрического типа, потребуется также монтировать розетку и под него. Независимо от формы самого прибора, конструкцию требуется разместить в стороне. Во время сушки белья вода в любом случае будет стекать внизу, из-за чего даже защитная шторка или рамка не смогут противостоять попаданию внутрь воды или влаги.

Маркировка и расшифровка кодов электроприборов

Все электроприборы имеют маркировку IPXY. В данной маркировке X — это степень защиты электроустройства от пыли, а Y — от воды.

В данном случае более важен последний показатель. Самое низкое значение — ноль — означает, что прибор вообще никак не защищен от влаги. И дальше по усилению влагозащитного качества. Шестой и седьмой класс имеют приборы, способные функционировать под водой.

Тем, кто решил оборудовать свою ванную комнату, необходимо выбрать для этого электроустройства, с показателем Y больше 4. Такие устройства надежно защищены от брызг. А приборы пятого класса могут выдержать поток воды.

Осуществление монтажа проводки

Прокладывание электропроводки осуществляется на этапе черновой отделки и может выполняться двумя путями:

Штробирование

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.

Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.

Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.

Выбор розеток для ванной комнаты

Выбрать подходящие влагозащищенные розетки для ванной комнаты совсем несложно. Несмотря на большое количество дизайнерских решений, эти изделия с технической точки зрения нельзя отнести к разнообразным. При их классификации используются всего два основных признака – мощность и количество потребителей, подключаемых одновременно.

Количественный показатель, как правило, не вызывает особых вопросов

При выборе розеток основное вниманием уделяется показателю мощности. Например, стиральные машины и прочее мощное оборудование подключается к розеткам, номинал которых 16 А

Приборы с меньшими параметрами из-за перегрузки могут оплавиться и вызвать короткое замыкание. Маломощные розетки, в том числе с крышкой, используются для подключения фенов, электробритв и других аналогичных приборов, для которых вполне достаточно номинала в 8 А.

Основным отличием изделий, предназначенных для ванных комнат, является их защита от влаги и наличие подпружиненной крышки, защищающей от прямого попадания воды. Все отличительные признаки указаны в маркировке, нанесенной на корпус и включающей символы IP с двумя цифрами.

Цифровое обозначение характеризует возможность противодействия различным типам внешних проникновений. Первая цифра соответствует классу защиты от пыли, а вторая – от влаги. Степень влагозащищенности обозначается цифрами от 0 до 8. Самым низким считается нулевой класс, а самым высоким – 8-й, при котором изделие может эксплуатироваться, будучи полностью погруженным в воду на глубину свыше 1 м. В ванных комнатах рекомендуется использовать розетки с классом защиты 4 и выше, обеспечивающие защиту от капель и брызг по всем направлениям.

Допускается установка розеток и с более низкой степенью защиты. Однако, такие изделия нельзя монтировать в открытом виде. Они должны устанавливаться в специальном защитном кожухе с необходимой герметичностью. Кроме того, любая розетка, предназначенная для ванной комнаты в обязательном порядке, оборудуется заземляющим контактом.

Планирование и расчеты

Еще на этапе чернового ремонта ванной комнаты нужно позаботиться о том, где будут размещаться предметы интерьера зависимые от коммуникаций, такие как раковина, ванная, душевая кабина или стиральная машина. С этим могут быть проблемы, поскольку у многих людей в квартирах очень маленькие ванные комнаты, в которые мало что можно впихнуть. Но уж если очень хочется удачно вместить туда габаритные предметы, изучите дополнительную информацию, прочитав статью Стиральная машина в маленькой ванной – особенности дизайна.

Как только вы придумали, куда поставить стиральную машину и нарисовали эскиз ванной, на котором отразили свои идеи, можно приступать к планированию электрических коммуникаций. Для начала прикиньте, где вы будете делать розетку, на какой стене и где она будет располагаться относительно стиральной машины. Лучше чтобы розетка была подальше от раковины, душевой кабины или ванной и полотенцесушителя, так меньше шансов, что на нее попадет вода. В идеале розетку лучше разместить в самой проветриваемой части помещения – у входа.

На самом эскизе или рядом начертите схему прокладки проводки и установки автоматов. Укажите все необходимые размеры и рассчитайте длину провода. Кстати о проводе. Нужно рассчитать не только его длину, но и сечение, ведь стиральные машины дают нешуточную нагрузку. Произвести расчеты в данном случае очень просто.

  • Определяем мощность вашей модели стиральной машины автомат. Сделать это несложно, так как подобная информация обязательно есть в инструкции или на корпусе «домашней помощницы».
  • Прикидываем, какие еще приборы мы можем потенциально подключить к розетке.
  • Находим информацию о мощности, которую способны выдержать жилы медного кабеля различной толщины. Выясняем, что кабель толщиной 1,5 мм вполне выдерживает 4,1 кВт и его в принципе хватит для стиралки. Но мы рекомендуем взять кабель с запасом – 2,5 мм и заключить его в силиконовый или пластиковый кабель-канал.

Рассчитав длину и сечение медного кабеля для розетки в ванную комнату, необходимо тщательно спланировать маршрут прокладки этого провода. Факторов, которые могут повлиять на маршрут немало.

  1. При прокладке маршрута придется избегать самых мокрых участков стен близ раковины, ванной и душевой кабины.
  2. Особо прочных, несущих стен тоже лучше избегать. У них внутри, помимо твердого бетона, есть армированная сетка, которая существенно усложнит штробление.
  3. Кабель лучше прокладывать кротчайшим маршрутом, чтобы сэкономить материал.
  4. С другими ветками электрического провода лучше не пересекаться и не устраивать коробок, поскольку в столь влажном помещении коробки не нужны – может быть опасно.

Проложив маршрут прокладки электрического провода, определив местоположение розетки для стиральной машины и рассчитав сечение провода, нужно еще позаботиться о защите розетки автоматом. На этапе производства расчетов, нужно лишь выяснить с каким током отсечки понадобится устройство. Специалисты рекомендуют УЗО 10 мА на 16А.

Готовим инструменты и материалы

Теперь соберем все необходимое для того, чтобы розетка в ванной для автоматической стиральной машины была сделана в лучшем виде и в кротчайшие сроки. Для производства работ нам потребуются следующие инструменты и материалы:

  • влагостойкая розетка (одинарная или двойная);
  • медный провод определенной длины сечением 2,5 мм;
  • УЗО или дифавтомат на 16А;
  • резиновый или силиконовый кабель-канал;
  • клеммы;
  • пластиковый подрозетник;
  • пластиковые скобы для крепления кабель-канала;
  • пакетик цемента 1 кг.
  • перфоратор;
  • коронка для подрозетника;
  • болгарка с диском;
  • зубило;
  • молоток;
  • рулетка и маркер.

Насчет материалов все предельно ясно, а вот об инструментах нужно поговорить немного подробнее. Почти весь перечисленный инструмент нужен для штробления стены под проводку и обустройства ниши подрозетника. Если у вас кирпичная стена, можно обойтись лишь зубилом и молотком, если бетонная, то можно выштробить каналы с помощью болгарки или перфоратора. Болгаркой получается аккуратнее, но и работать ей не так безопасно как перфоратором.

Выбор кабеля по сечению

Электропроводка должна выдерживать мощность приборов, к ней подключенных. Перед тем, как провести розетку в ванную, необходимо выбрать кабель с нужным сечением

Поэтому разобраться в этом вопросе очень важно

В инструкции любого электроприбора указывается его мощность. В том числе, и стиральная машинка имеет такую инструкцию с указанием ее мощности. Провод из трех жил должен быть цельным, не поврежденным. Одна жила используется для заземления.

Сечение кабеля для ванной комнаты можно рассчитать:

  • Изучается инструкция с указанием мощности прибора подключения. В большинстве своем эта цифра не превышает 3 кВт.
  • По справочнику с учетом мощности выбирается сечение провода. Если устанавливается несколько розеток, то нужно сложить мощности приборов, которые будут в них подключаться. Отталкиваясь от этого показателя по справочнику, выбирается сечение провода.

Электрики советуют выбирать показатели сечения с запасом на мощность прибора. Вдруг по истечении какого-то времени будет установлена машинка более мощная.
