Схема водопроводной сети с насосной станцией без гидроаккумулятора

Как работает гидроаккумуляторный узел

Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:

1. Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
2. По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
3. По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.

В работе гидроаккумуляторного узла участвуют следующие элементы:

1. Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.

1. Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
2. Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
3. Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Монтирование автоматики

Для монтажа автоматики на насос требуется знать, как правильно подключать узлы. Для разных блоков схема может отличаться, а её особенности чаще всего находятся в сопроводительной документации к блоку. Для примера можно рассмотреть установку системы первого поколения, так как она самая простая.

Вначале следует надеть на резьбу гидроаккумулятора «американку» (специальный фитинг), чтобы потом подключить к ней тройник. Также она пригодится для удобной замены составляющих, так как фитинг легко снимается. В резьбу тройника нужно установить датчик регулировки и измерения давления.

Все соединения следует уплотнить фум-лентой для предотвращения протечки и падения давления. Далее один конец трубы нужно закрепить на гидроаккумуляторе, а другой – на насосе.

Трубу с насосом следует уложить на ровной поверхности. В петли на корпусе устройства нужно продеть трос для страховки от падения длинной в 3 м, после чего прикрепить его и кабель питания на трубе с промежутками в 150 см. Вторую часть троса нужно зацепить рядом со скважиной.

После проверки крепления можно опускать насос в воду и натягивать страховку. Отверстие скважины следует закрыть сверху колпаком или крышкой, чтобы внутрь не попадал мусор. Кабель вначале нужно вставить в регулятор давления, а потом в шкаф управления.

Если все подключено можно начать подачу воды, но перед этим требуется открыть клапан на гидроаккумуляторе, чтобы выпустить воздух. После того, как из отверстия для выхода воздуха пойдёт вода можно закрывать клапан и начинать настройку регулятора давления. Стандартный показатель нижнего предела – 1.5 атм., а верхнего – 3 атм. Если показатели отличаются, то можно отрегулировать их с помощью винтов на манометре.

Подключение наружного насоса практически не отличается от погружного, но небольшие различия есть. К насосу требуется прикрепить трубу, с шириной от 20 до 40 мм, на конце которой нужно поместить обратный клапан, чтобы вода из труб не вытекала обратно.

Обустройство системы водоснабжения

Бурение скважины во всех случаях имеет своей конечной целью проведение водных коммуникаций в жилые помещения и разводку их внутри. Для достижения этого результата важна последовательность действий.

Правильный выбор места

Начать обустройство гидросистемы следует с выбора места для скважины, и если это не является проблемой, то вопрос о том, как проводить воду из скважины в дом, не поставит в тупик. Технически это решается просто с применением специальных инструментов. По-прежнему актуальной проблемой для бурения скважин под воду в частных целях являются грунтовые воды. Они влияют на выбор места обустройства скважины и ее конструкцию.

Универсальным решением принято считать обустройство кессона в подвальном помещении дома, но оно связано со сложностью и большой стоимостью работ. Как вариант, оборудование выносят в техническую комнату над пробуренной скважиной.

При планировании нового дома лучше предусмотреть именно этот вариант, так дальнейшая эксплуатация будет дешевле.

В действующих жилых строениях скважину бурят на расстоянии до 10 метров от них с учетом грунта и особенностей фундамента под дом.

Определение общей схемы

Как уже отмечалось, большинство частных домовладельцев практикуют две основные модели организации водоснабжения. Использование башенной схемы водоснабжения из скважины предпочтительно там, где предполагается экономия бюджета строительства.

Относительно простая конструкция такого устройства позволяет обеспечить жилье водой без дорогостоящего оборудования, за исключением насоса, без которого в принципе не обойтись в обоих случаях.

Центральное место в ней занимает бак (накопительная емкость), монтируемый на самой высокой отметке дома, чаще всего на чердаке. Принцип действия конструкции основан на заполнении бака, оснащенного сигнальным поплавком, при помощи насоса из скважины. Когда емкость заполнена, поплавок подает сигнал и выключает насос. Вода подается к потребителям самотеком, с различным уровнем давления, в том числе при уменьшении уровня воды в емкости.

Организация гидросистемы на основе схемы водоснабжения частного дома из скважин двухступенчатого типа подразумевает использование насосной станции. Ее расположение обусловлено техникой безопасности, внутри дома либо в изолированном крытом и утепленном помещении. Принцип ее действия основан на принудительной подаче под нужным давлением воды из скважины к потребителю, без расширительного бака. Станция занимает промежуточное положение в гидросистеме и обеспечивает стабильное давление. На входе в станцию стоит фильтр грубой очистки воды, забираемой из скважины, а на выходе – фильтр тонкой очистки.

Работа полностью автоматизирована за счет электрооборудования, а закачка воды в систему происходит в момент ослабления давления при открытых вентилях. Накачанная вода концентрируется в основном устройстве станции – гидроаккумуляторе. Следом происходит самовыравнивание давления в трубопроводах горячей и холодной воды.

Двухуровневые системы подачи воды стоят дорого, а их схемы могут дополнительно включать, кроме самой насосной станции, реле и датчики, например, датчик сухого хода.

Компоновка и расположение оборудования

Компоновка гидрооборудования, а также его расположение зависят от выбранной схемы. Как правило, погружной насос, страховочный трос, фильтр грубой очистки, электрокабель и труба для подачи воды размещаются непосредственно в скважине.

Если выбрана двухуровневая подач воды, в ней обычно размещают узел разветвителя труб либо монтируют насосную станцию. Станцию и фильтрационные устройства лучше размещать в техническом помещении дома.

Башенная система водоснабжения функционирует за счет накопительного бака, который помещают в чердачном помещении, а контрольное и фильтрационное оборудование допустимо размещать в специальной нише на первом этаже коттеджа. Бак устанавливается на лафет, опирающийся на несущие стены, либо подвешивается на кронштейны, закрепленные в одной из них.

Особенности прокладки труб

Для каждого региона существуют нормы промерзания почвы, на которые следует ориентироваться. Для прокладки магистрального водопровода, то есть той части его, что идет от скважины до дома, стоит использовать оцинкованные трубы либо аналоги из сшитого полиэтилена и металлопластика диаметром не менее 32 мм.

В тех случаях, когда нет возможности проложить магистраль на нужной глубине, используют альтернативные решения. Традиционно трубопровод для подачи воды из скважины изолируют стекловатой либо полиуретановой оберткой. Более дорогостоящий и затратный способ подразумевает обогрев саморегулируемым греющим электрокабелем.

Виды автоматики

Автоматика на скважинный насос существует уже достаточно давно и сейчас можно приобрести устройства трёх различных поколений. Они отличаются между собой сложностью механизма, функциями, которые они могут выполнить, а также стоимостью.

Первое поколение

К первому поколению относятся самые простые приборы, которые выполняют определённые функции. С их помощью нельзя сделать автономную систему подачи воды, так как чаще всего эти устройства механические.

Реле давления – это одно из самых нужных и полезных механизмов в системе подачи воды. Внутри такого устройства стоит капсула с пружиной, которая замыкает контакт, если давление упало. После того, как подача воды прекращается, мотор подкачивает жидкость и размыкает клеммы. Применять данное устройство требуется в комбинации с баком-накопителем. На корпусе у реле или рядом с его соединением должен быть датчик давления (манометр).

Гидроаккумулятор – это бак-накопитель, внутрь которого набирается вода. Он помогает избежать частой активации насоса и смягчить гидроудар, например, при закрытии крана. В баке установлена мембрана, которая выдавливает воду. Для её работы следует увеличить давление в системе, чтобы оно было выше, чем в мембране.

Когда кран открыт, то вода из бака выдавливается, а мембрана заполняется воздухом. Ели давление упало до заданного на реле, то цепь питания замкнётся и ёмкость заново наполнится жидкостью. Гидроаккумулятор чаще всего делают из чёрного металла или нержавеющей стали, а на их корпусе устанавливается манометр, который показывает давление внутри бака и помогает настроить подачу воды.

Автоматика для насоса с гидроаккумулятором и реле давления нуждается в дополнении поплавком и реле, которое предотвращает холостую работу. Первое устройство нужно для контроля наличия воды. Если она упала ниже минимальной отметки, то поплавок отключит питание на насос, чтобы он не перегревался. Его можно закрепить отдельно на стенку насоса или быть встроенным внутри системы. Поплавки чаще всего устанавливаются внутри автоматики для погружного насоса.

Для регулировки уровня воды вместо поплавка можно установить электролитический датчик. Он подходит для размещения внутри скважин и представляет собой 2 проводника, которые замыкают цепь питания только в том случае, если находятся в воде.

Для аналогичных целей также используется пресс-контроль. Он состоит из магнитной шторки, которая опускается в воду и геркона (герметизированного контакта). Если в системе есть вода, то шторка поднимается и замыкает цепь с помощью магнитного поля, а если жидкости нет, то опускается и прерывает подачу тока.

Уровень срабатывания защиты зависит от размера лепестка, а для более тонкой настройки существуют модели, в которых можно изменять расстояние между герконом и шторкой. Реле потока редко используют для наружных насосов. Из-за особенностей механизма в защите от холостого хода он не нуждается.

Блокиратор холостого хода нужен для того, чтобы предотвратить сгорание насоса. Его устанавливают в комплекте с остальными элементами, например, баком и регулятором напора воды. Принцип работы блокиратора похож на регулятор давления, только он размыкает цепь если в системе недостаточно воды. Границу отключения питания можно задать с помощью винтов для регулировки. Чаще всего такие блокираторы устанавливаются на насосы, которые стоят на поверхности.

Второе поколение

Данная разновидность блоков автоматики для скважинного насоса обычно состоит из электроприборов с датчиками, которые подают данные на микросхему, что обеспечивает автономную подачу воды. Электронные устройства монтируются на насосную станцию без гидроаккумулятора, так как датчики работают постоянно, но для компенсации гидроудара рекомендуется устанавливать бак хотя бы на 5 л.

Внутри такого блока обязательно устанавливаются датчики температуры, которые следят за тем, чтобы не перегревался мотор или другие узлы, а также блок аварийного отключения двигателя при заклинивании. Во втором поколении все элементы чаще всего находятся в одном корпусе и имеют графический интерфейс для отображения данных.

Внутри таких блоков устанавливаются блокираторы холостого хода и пресс-контроль. Преимущество таких систем в том, что они занимают мало места, если не устанавливать бак-накопитель. Элементы в конструкции могут быть механическими (для экономии средств) или с электронным управлением (более дорогие).

Из каких частей состоит автоматический блок

Автоматика делится на 3 основных группы. Главные отличия заключаются в технологических разработках, которые применяются во время изготовления, а также диапазоне функций.

Блоки управления второго поколения

Для автоматизированного управления насосом применяются простые узлы:

1. Реле давления и холостого хода. Мастера смогут самостоятельно выполнить установку и сделать настройку.
2. Гидравлический аккумулятор. Это емкость, где собирается вода. Ее объем колеблется в обозначенных пределах. Гидроаккумулятор поддерживает напор, компенсирует удары внутри системы.
3. Манометр. Это один из основных элементов, которые контролируют уровень давления, настройку гидравлического реле.

Устройство блока управления.

Помпа отключает оборудование, когда внутри труб нет воды или повысилось давление. Автоматика второго поколения на скважинные насосы может настраиваться. Есть световые индикаторы, которые сигнализируют о работе узлов, состоянии оборудования.

Третье поколение

Автоматические блоки управления третьего поколения.

Блоки управления третьего поколения — это продвинутая электроника, которая экономит электроэнергию. По принципу своей работы она не отличается от другой автоматики. Подключение должно выполняться специалистом, который сделает установку, правильно настроит блок.

Автоматика комплексно защищает оборудование от преждевременных поломок при сухом ходе, разрыве трубопровода, а также от резких скачков напряжения в сети. Отличие заключается в возможности делать точную регулировку и настройку.

Модульная автоматика для скважины: преимущества и недостатки

Это комбинированное оборудование, которое обладает следующими особенностями:

1. Все узлы находятся рядом. Для монтажа не требуется много свободного пространства. Автоматику можно подключить самостоятельно, без помощи специалистов.
2. Приборы имеют широкий функционал для управления.

Недостатки — высокая стоимость автоматики, работа приборов только от электрической сети. Есть модели с датчиком сухого хода, который срабатывают при отсутствии воды в системе. Некоторые модели рассчитаны на подключение к указанной марке насоса, поэтому настройки ограничены и фиксированы.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

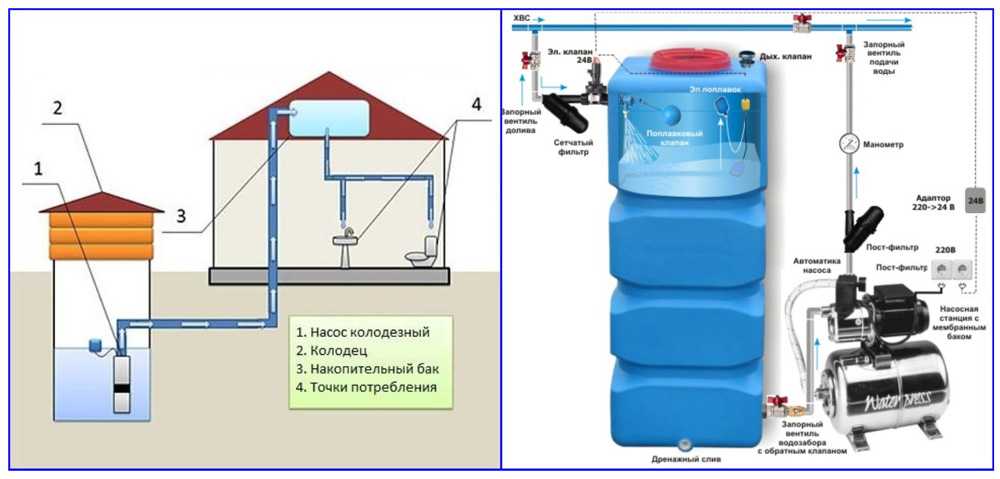

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

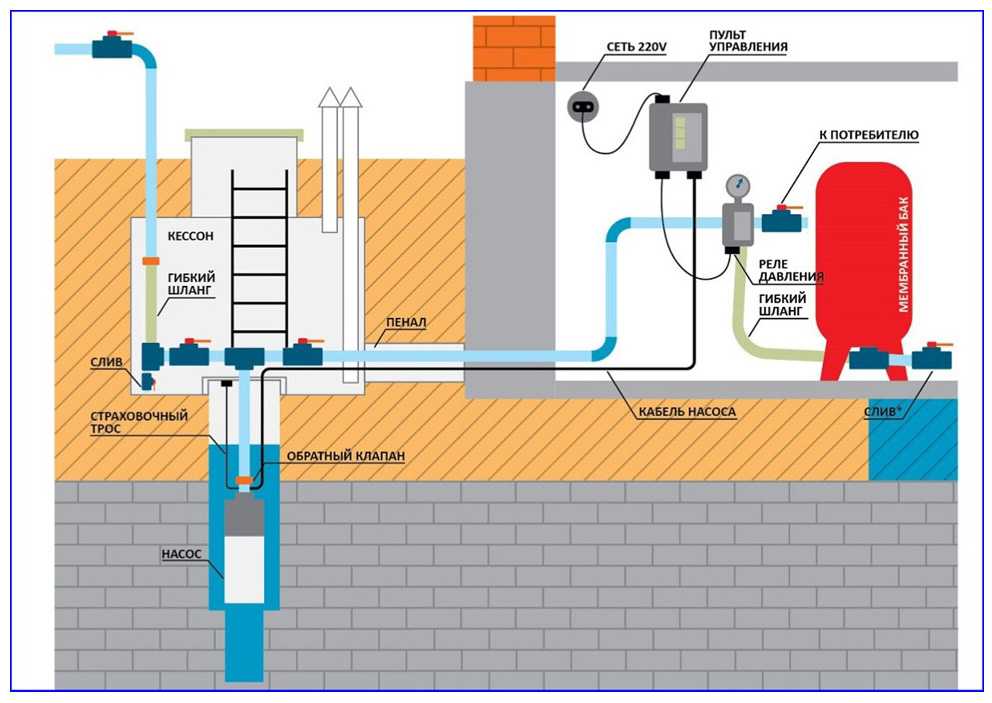

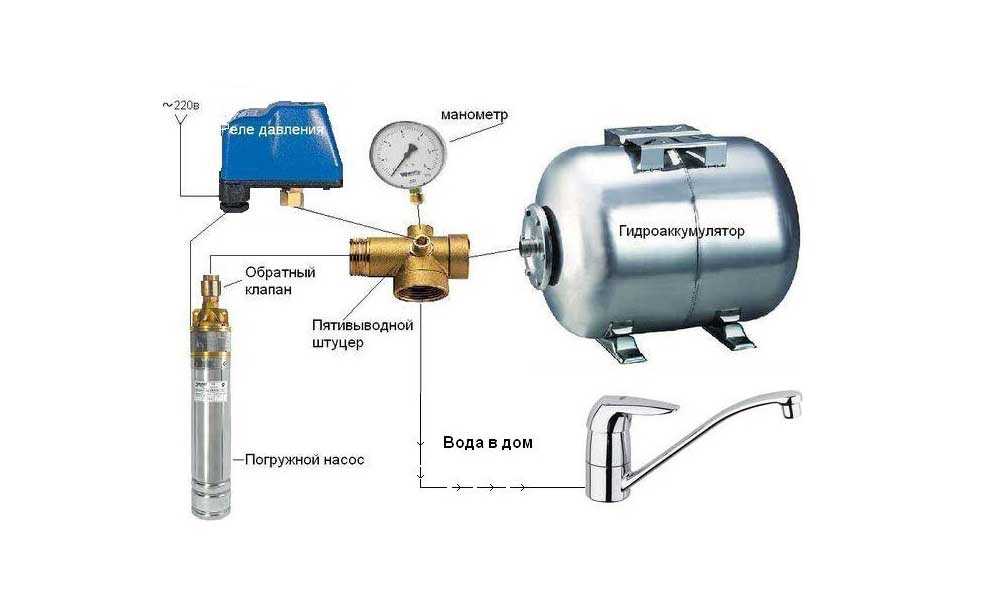

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

• Позволяет задавать диапазон рабочих давлений в системе.
• Устраняет последствия гидроударов.
• Задает временные интервалы циклов включения-отключения электронасоса.
• Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

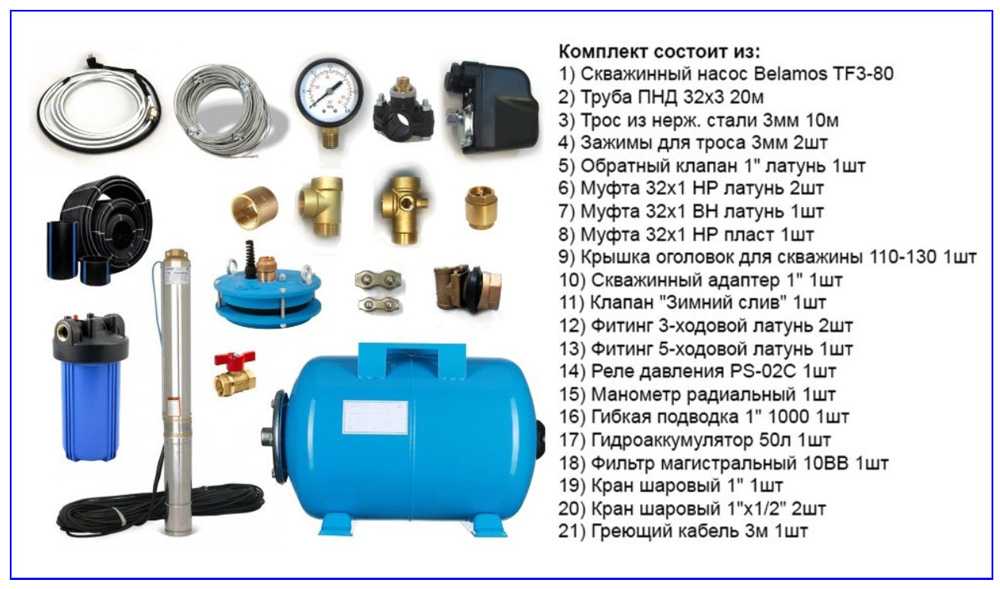

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м
