Старая ручная дрель

Составные части

грибок. Нажимная рукоять;
подшипник. Обеспечивает неподвижность грибка при вращении;
коленчатый вал;
ручка коленчатого вала. Предназначена для удобного захвата рукояти рукой при совершении вращательных движений;
трещотка. Предусматривает возможность работы в местах с ограничением способности совершения полного оборота коленчатого вала;
патрон;
кулачки патрона.

Необходимость увеличения скорости сверления обусловило создание механической дрели. Усиление оборотов сверла в полученной модели достигается за счет оснащения инструмента корпусом с шестеренками.

Ручная дрель может быть как односкоростная, так и двухскоростная. Последняя конструкция имеет две скорости, переключаемые путем перемещения ручки с одного вала на другой. Расположение ручки на верхнем вале обеспечивает сверление при максимальной скорости.

Вершиной усовершенствования конструкции стало дополнение инструмента электродвигателем. Заменяя механические движения рук по вращению коленчатого вала, он при этом увеличивает количество производимых оборотов. Патрон с расположенным в нем режущим элементом приводится в движение электрическим двигателем. Электродрель может работать автономно – при помощи аккумуляторных батареек. Ее внешняя форма часто представляет собой пистолет.

Электрическая дрель, кроме осуществления сверлильных работ, может включать в себя выполнение дополнительных функций, выступать в роли шуруповерта, миксера, размешивания растворов. Многофункциональность инструмента приветствуется в домашнем применении.

Сверление бетона

При работе с бетоном рекомендуется использовать защитные очки, позволяющие избежать попадания мелких осколков в глаза. Для работы необходимо иметь специальные сверла, в основании которых заложен победитовый наконечник, обладающий высокой прочностью. Работа с бетоном сопровождается обильным выделением пыли, которое можно уменьшить, смочив рабочую поверхность водой. Эти вводные данные необходимы для того, чтобы понимать, как пользоваться ударной дрелью.

Сверление производят при переходе на ударный режим, настроив при этом инструмент на среднюю скорость. В процессе сверления бетона к дрели необходимо прикладывать усилие, однако нагрузка должна передаваться плавно. Если необходимо проделать множество отверстий в бетоне, то лучше использовать легкий перфоратор. Дрель выполняет такую работу с большим трудом.

История появления дрели

Так, в первый раз упоминание про электрическую дрель было еще в далеко 1868 году благодаря такому механику, как Джордж Грин, дантист, использовавший на практике в кабинете зубного врача конструкцию из электрического двигателя, наконечника и гибкого вала.

О такой необычной разработке узнал американский предприниматель, которого звали Самуэль Уайт. Уже с 1872 года компания Самуэля Уайта запустила серийное производство таких машинок для лечения зубов. Именно так впервые электрические дрели выпускались для медицинских целей, а на данный момент такой инструмент в медицинской терминологии известен всем, как «бормашинка».

До 1894 года прототип электрической дрели в виде бормашинки служил в кабинетах врачей, которые лечат зубы. Так было до тех пор, пока всемирно известный производитель электрический инструмент и предприниматель Вильгельм Файн не попал в стоматологическое кресло

Его внимание привлекла машинка для сверления зубов, и поэтому он решил продумать изменения – для этого он соединил электрический двигатель и сверло, без гибкого вала

Уже год спустя, в 1895 году Файн отладил серийное производство дрелей с электрическим двигателем. Правда в тот момент был лишь двуручный инструмент с достаточно большими габаритами. Интересный эпизод произошел в то же время, потому что популярная немецкая фирма Siеmеns&Наlskе (она отвечала за телеграфные сети по всеми миру, создала первую в мире электрическую дорогу, первый трамвай, троллейбус, метров Европе и другое) создала собственную вариацию дрели.

Но, стоит отметить, что такой инструмент был создан и разработан для своих производственных нужд – электрический двигатель был присоединен к механической дрели через ременную передачу. Но Вернер Сименс не был заинтересован в производство такого инструмента. Интересно и то, что о создании ручной дрели на одном из собственных заводов Сименс узнал через время.

Именно поэтому компания Блэк и Декер стала первым производителем электрических дрелей с усовершенствованным дизайном и устройство было максимально адаптировано для удобства работы. в уже в 1946 году был еще один прорыв в плане создания электрического инструмента. Компания Блэк и Декер в первый раз представила миру портативную модель электрической дрели, которая была предназначена для мастеров-любителей, а именно для бытового применения.

Преимущества и недостатки – выбросить или оставить?

С недостатками все вроде понятно – инструмент устарел, работает он медленно, сил нужно прикладывать много, тогда как электродрель справится с задачей за считанные секунды. Но какие же преимущества могут быть у коловорота перед всеми перфораторами, дрелями и шуруповертами? Как было уже написано выше, самое главное достоинство изделия – в его независимости от электроэнергии. Для работы нужны лишь ваши мускулы и желание.

В электродрели очень легко сломать тонкое сверло за счет высоких оборотов, да и остановиться в нужный миг очень сложно. Рука мастера в этом плане способна добиться гораздо более точных результатов. Маленькая скорость вращения сверла – не только недостаток, но и достоинство. В электродрелях даже самая минимальная скорость может быть слишком быстрой для вашего случая, когда нужно работать очень медленно.

Надежность инструмента – есть такое негласное правило, что чем сложнее устройство, тем оно ненадежнее. В коловороте и ломаться то, по большому счету, нечему, разве что сверлу. Но происходить это будет гораздо реже, чем при работе электродрелью. К преимуществам можно отнести и чрезвычайно низкую стоимость. Совокупность всех этих преимуществ позволяет инструменту и в наше время находить своих почитателей.

Плюсы

Существует достаточное количество преимуществ, полностью оправдывающих использование описываемых инструментов.

Простота конструкции. Благодаря отсутствию большого количества составляющих механические дрели легко ремонтируются и не нуждаются в особо тщательном уходе. Это позволяет существенно уменьшить количество времени и средств, нужных для обеспечения работоспособности используемого инструмента. Решение данной задачи сложностью не отличается: оно предполагает своевременное нанесение смазочных материалов и замену деталей, исчерпавших свой рабочий ресурс.
Надежность и прочность. Опыт показывает, что сломать ручную дрель очень сложно даже при условии регулярной и весьма интенсивной эксплуатации. Это объясняется высоким качеством материалов, используемых при изготовлении таких инструментов (особенно тех, которые были выпущены во времена СССР). Многие механические дрели, произведенные несколько десятилетий назад, успешно служат до сих пор, неоднократно оправдав свою первоначальную стоимость.

Автономность. Описываемые инструменты не нуждаются в электрическом питании, а потому они могут применяться где угодно. Данное преимущество ручных дрелей особенно актуально для тех, кому приходится работать вдали от привычных благ цивилизации.
Демократичная цена. На сегодняшний день новую ручную дрель можно приобрести за 600-1000 рублей, тогда как бывшая в употреблении механическая «помощница» обойдется еще дешевле (примерно вдвое). Помимо технического состояния, на стоимость инструмента влияют его габариты, комплектация, материал корпуса и репутация завода-изготовителя.

Чаще всего мастера отдают предпочтения дрелям, выпускаемым в двуручном исполнении, используя их для создания небольших отверстий и пазов

Аккуратное выполнение таких работ предполагает точное регулирование глубины сверления и предельно осторожное вращение, для которых описываемый инструмент подходит в наибольшей степени

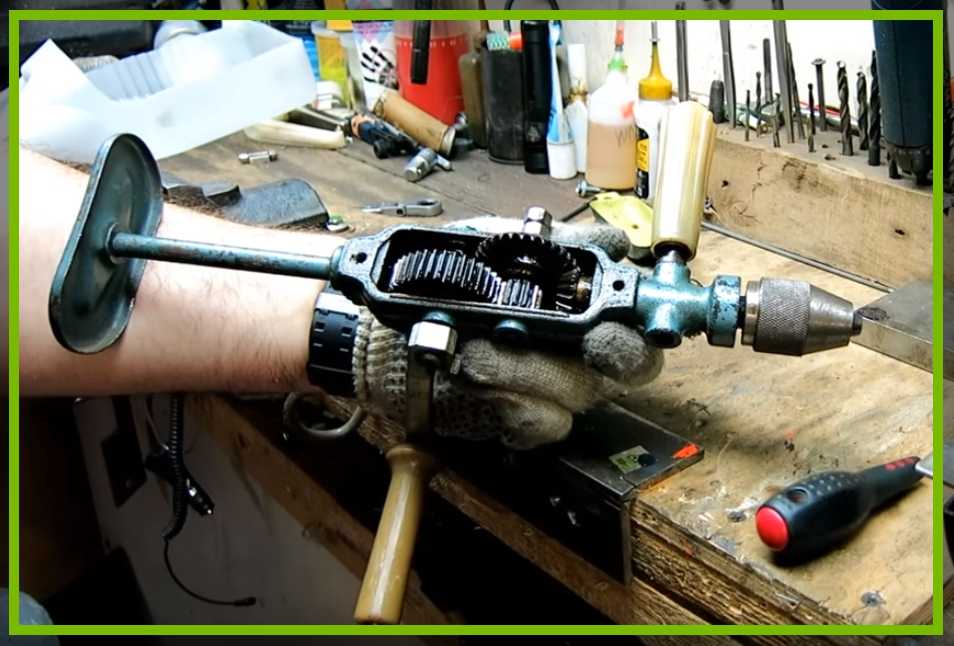

Механическая дрель

Прибор состоит из корпуса с шестеренками, необходимыми для усиления оборотов сверла. Есть рукоятка для вращения, опорная ручка для надежного удерживания инструмента. Устройство включает верхний упор и патрон для фиксации сверла. Рабочая скорость сверления больше, чем у коловорота.

Ручная дрель может иметь 1–2 скорости. Режим сверления выбирается путем перехода с одного вала на другой за счет перемещения ручки.

Ручная двухскоростная дрель способна набирать высокие обороты. Этим она отличается от односкоростной модели.

Если необходимо выполнить сверление на большой скорости, нужно перейти с нижнего на верхний вал.

При помощи ручного оборудования делают отверстия в заготовках из дерева, его производных, пластика, металлов, других материалов. При необходимости инструмент справится с задачами шуруповерта. Для этого достаточно укомплектовать патрон битой.

Впервые ручная дрель с возможностью переключения скоростей была выпущена в XX веке.

Механические дрели из СССР применяются и сегодня, но их становится все меньше.

Для просверливания отверстий подойдет ручная дрель KRAFTOOL 29025. Компактный инструмент из легированной стали снабжен патроном, позволяющим устанавливать сверла различного диаметра (максимум — 6 мм). Сверлильное приспособление советского образца имело внушительные габариты. Эта дрель более эргономична и удобна.

Область применения

Ручные дрели еще называют коловоротом или механическими дрелями. Во времена СССР такое устройство было незаменимым инструментом не только при проведении ремонтных работ, но и по хозяйству в целом. Ранее такая дрель называлась коловоротом, так как конструктивно представляла собой изогнутую раму с патроном для закрепления сверл.

Усовершенствование коловорота привело к тому, что была создана ручная дрель, конструктивно состоящая из патрона, рукоятки, а также из редуктора с шестеренками. Использование таковых устройств во времена СССР осуществлялось для проведения ряда разнообразных работ. Сегодня для таких работ применяются электроинструменты, но все-таки остались такие сферы, где ручные устройства все еще продолжают пользоваться популярностью.

Ручная дрель позволяет сверлить отверстия в древесине, бетоне, металле и других материалах. Единственный недостаток – это необходимость осуществлять вращения патрона рукояткой вручную, через редуктор. Сегодня такие изделия нашли свое применение в завинчивании шурупов. Электрические шуруповерты способны справляться с данной задачей быстро и легко, но очень часто возникают такие моменты, когда силы электроинструмента попросту не достаточно, чтобы завинтить шуруп до конца. На помощь приходит ручная дрель, сила завинчивания которой напрямую зависит от физического состояния человека.

Как и раньше, в наши дни, в медицине ручная дрель является самым необходимым инструментом, который предназначается для сверления костей, что делается для возможности установки в них спиц для сращивания. Кроме того, механический инструмент нашел свое применение для нанесения разметки. Для нанесения разметки могут использоваться различные инструменты, и коловорот, в том числе. Кроме того, при помощи механического инструмента осуществляется рассверливание уже имеющихся отверстий, зенкование и даже развертка, поэтому не стоит спешить выбрасывать такой полезный вид инструмента.

Как работать дрелью?

Для успешного решения задач с применением описываемого инструмента достаточно придерживаться полезных рекомендаций.

Если исполнителю нужно стандартное размещение отверстий, ему стоит уделять внимание расположению сверла. Во время работы оно должно находиться под прямым углом к поверхности, без отклонений в какую-либо сторону

Что касается наклонных отверстий, то для их получения следует располагать дрель под необходимым углом.
Завершая сверление, нужно уменьшить не только скорость вращения, но и нажим – во избежание повреждения режущего инструмента. Кроме того, выполнение данного условия сводит на нет вероятность потери равновесия мастером.
Чтобы использовать ручную дрель в качестве шуруповерта, достаточно зафиксировать в ее патроне биту с подходящим наконечником. Там же крепится и мешалка – в ситуациях, когда рассматриваемый инструмент выполняет функцию миксера.

По завершении работ ручную дрель остается тщательно очистить от пыли, стружки или опилок.

Коловорот – инструмент прошлой эпохи

Как и практически любой ручной инструмент, на смену которому человек изобрел электрический аналог, коловорот устарел. Однако не спешите его выбрасывать, если откопаете такого реликта в своей мастерской – своей актуальности инструмент не поменял. Самое главное достоинство этого сверла – работа от мускульной «тяги». Ему не нужно электричество, аккумулятор, а только лишь крепкие руки.

На вид он представляет собой простейшее устройство из двух частей – рамы и патрона для сверла. Рама согнута в четырех местах, образуя неполный квадрат или прямоугольник – выгнутая часть является ручкой, благодаря которой возможно достаточно легкое вращение всей конструкции вокруг своей оси при силовом воздействии мастера. На верхушке рамы для удобства приделана ручка, которая при вращении рамы в руке остается неподвижной. Достаточно часто бур для земли в понимании пользователей также носит название коловорот, однако, на самом же деле, так называют только один инструмент, а именно дрель.

Существует даже специальный ГОСТ – 25602-83, посвященный коловоротам со сменными головками. Если срок службы рамы устройства практически неограничен, то патрон при интенсивном использовании приходит в негодность достаточно быстро. Патрон представляет собой двухстороннее крепление, в котором с одного края крепится сверло, с другой стороны закрепляется рама.

В наиболее простых конструкциях этого инструмента даже и патрона нет – вместо него присутствует металлическая полость, приспособленная для удержания хвостовика сверла. Все, что нужно сделать для начала работы – зажать сверло обычным болтом, который вкручивается в гнездо сбоку. При необходимости можно даже сделать одноразовый инструмент, выгнув кусок арматуры или металлический стержень в форме скобы, один конец которой затачивается, как сверло, а второй упирается в деревянную плашку с небольшим углублением.

Кстати, этот инструмент можно использовать не только, как дрель, но и как мощную отвертку. Все, что нужно – это сделать жало с соответствующей конфигурацией под шляпку того или иного винта. Для этого случая не жалко будет пожертвовать старой отверткой, и из двух «старичков» сделать очень функциональный инструмент.

Это интересно: Выбираем клей для флизелиновых обоев

Коловорот – инструмент прошлой эпохи

Фото коловорота, v063.ru

На фото – современная ручная дрель – коловорот, santoolgroup.ru

Фото коловоротов со сверлами, petr.ru

На фото – ручная дрель двуручная, forumavia.ru

Фото ручной дрели, 900igr.net

Электрическая дрель: как выбрать, советы строителей

Электрическая дрель – это инструмент в форме пистолета, который предназначен для осуществления сверления отверстий в разнообразных материалах. Данный прибор отличается относительной простой конструкцией и легкостью в эксплуатации.

В настоящее время на рынке присутствует большое количество видов электрических дрелей

Дрели отличаются друг от друга прежде всего конструкцией редуктора и предназначением.

Основные типы данных инструментов такие:

Обычные дрели. Они отличаются своей компактностью и легкостью. Использоваться данные устройства могут для сверления таких материалов, как древесина, металл или же пластик. Как правило, обычные дрели имеют функции настроек оборотов и ресивера.
Ударные дрели. Отличительной их особенностью является наличие измененного редуктора с дополнительными двумя шестернями. Вследствие вращения двигателя происходит не только передача оборотов на патрон. Прибор может осуществлять возвратно-поступательные движения. Из-за этого возникает эффект долото.
Дрели миксерного типа. Такие устройства отличаются увеличенным в своем размере редуктором. Несмотря на значительную силу данных приборов, они имеют весьма низкие обороты вращения. Этому способствует, в том числе, и масса подобных дрелей. Они предназначены в основном для замешивания строительных растворов.
Дрели шуроповертного типа. Они могут использоваться не только для сверления, но и для закручивания или выкручивания шурупов. Основная особенность таких приборов – значительный диапазон настроек вращательных скоростей.

Как происходила эволюция коловорота

История возникновения первой конструкции коловорота уходит своим корнями в Древний Египет. Инструмент, схожий по строению с современным, существовал еще в XV веке. Самые первые его модели создавались разными мастерами с небольшими отличительными признаками друг от друга.

Показавшие на практике свою неэффективность и неудобство в использовании образцы не нашли своего широкого применения, а доказавший практическую значимость, дошел до настоящего времени.

Для более удобного и легкого использования инструмента, он видоизменялся и эволюционировал, проходя 3 крупные стадии своего совершенствования:

коловорот;
механическая дрель (ручная);
электродрель.

Внешне современный ручной коловорот представлен согнутой в виде скобы металлической рукоятью с патроном, предназначенным для крепежа и надежной фиксации сверла. Внутренняя полость патрона имеет квадратное, прямоугольное или в форме конуса сечение. Возможность замены сверла и удобность его крепления обеспечивает длительность использования. Более простая конструкция не имела патрона. Режущий элемент помещался в металлическую выемку у основания инструмента и зажимался при помощи болта, вкручиваемого через боковое гнездо.

Самая упрощенная модель не содержала сверла и выполняла одноразовую роль. Отверстия при ее использовании получались за счет острого заточенного конца, на один край которого наносилась резьба. Применение инструмента требовало затрат большой мускульной силы и терпения. Это стало толчком для усовершенствования конструкции с целью облегчения ее использования. Инструмент оснащался дополнительными деталями.

Обзор торговых марок

Представлены характеристики некоторых моделей отечественных и иностранных производителей.

Hitachi

Японский бренд выпускает надежную, качественную технику, строительные инструменты. Модель Hitachi D10YB снабжена мощным двигателем, электронной регулировкой числа оборотов. Небольшая высота головки позволяет добираться до самых труднодоступных мест, узких углов. Образец укомплектован реверсивным механизмом для завинчивания шурупов.

Makita

Японская марка, выпускающая разнообразный профессиональный инструмент. Модель Makita DA3010F снабжена набором полезных опций: точечной подсветкой, защитной двойной изоляцией, отверстием для установки дополнительной рукоятки. Модель Makita DA3011F оснащена быстрозажимным патроном, реверсивным механизмом, лампой для подсветки рабочей зоны.

Bosch

В линейке компактных сверлильных устройств представлен образец GWB 10 RE с продольным расположением мотора. Он укомплектован электронным акселератором.

Milwaukee

Образец Milwaukee ADE 10 RQ укомплектован реверсивным механизмом, фиксацией шпинделя, электронной регулировкой частоты вращения двигателя. Дрель-шуруповерт работает от сети, мощность составляет 400 Вт.

Устройство и принцип работы

Простейший коловорот представляет собой цельный гнутый металлический прут с нанесенной с одного края резьбой для получения отверстий. В моделях посложнее можно менять сверло, так как имеется возможность крепления хвостовика режущей детали в отверстии полой трубки, из которой изготавливается инструмент с помощью бокового винта. В усовершенствованных моделях фиксация рабочего приспособления производится с помощью патрона, специальной колодки с внутренней полостью квадратного или прямоугольного сечения либо конуса Морзе.

Современный коловорот состоит из:

нажимной рукояти в форме гриба, посаженной на специальный подшипник, чтобы та оставалась неподвижной во время работы;
коленчатого вала с ручкой на выгнутой части для удобства вращения;
трещотки для лучшего распределения усилий и возможности работы коловорота в местах, где нельзя сделать полный оборот вала;
патрона для крепления режущего инструмента.

Патрон, используемый для крепления режущей детали, может быть самоцентрирующимся двухкулачковым либо трехкулачковым, также иногда устанавливается цанга. Все эти зажимы подходят для хвостовиков цилиндрической формы круглого, квадратного и шестигранного сечения. Крепление конуса Морзе используется для зажима конусообразных хвостовиков

Важно помнить, что если для зажима используется цанга, то использовать режущие детали с хвостовиком большого диаметра не получится. Также для хвостовиков различного диаметра требуются разные цанги

Коловороты бывают с несменяемыми головками и со сменными патронами. Для инструментов со сменными головками существует специальный ГОСТ – 25602-83.

Круг, совершаемый ручкой коловорота вокруг своей оси, называется вылетом или размахом. По диаметру этого размаха определяется размер коловорота. Выпускаются инструменты с размахом 25 см, наиболее востребованные мастерами, но также можно найти прибор с вылетом 14,7 см или 30 см.

Если размах коловорота не позволяет сделать полный оборот, то в таком случае поможет установленная перед патроном трещотка. Сделав оборот настолько, насколько это возможно, рукоятку возвращают в начальное положение и повторяют движение снова и снова, а трещотка не дает сверлу совершать обратное движение при возвратном движении рукояти. В том случае, когда требуется реверсный ход инструмента, на трещотке имеется кольцо-переключатель направления хода.

Принцип работы коловорота прост: к выбранной точке сверления приставляется острие сверла и фиксируется с помощью нажимной головки, находящейся на одной прямой с режущей деталью. После этого начинают вращать коленчатый вал вокруг образовавшейся оси, постоянно надавливая на нажимную рукоятку. За счет физических усилий работающего сверло в процессе бурения углубляется в обрабатываемую поверхность. Скорость работы зависит от частоты вращения вала

Во время работы важно следить за тем, чтобы ось коловорота была продолжением направления сверления, чтобы высверливаемый канал не уходил в сторону

При необходимости получить сквозное отверстие в заготовке большой толщины лучше производить сверление с двух сторон, тщательно произведя разметку входа и выхода сверла. При сверлении детали с одной стороны перед окончанием работы стоит ослабить давление на рукоятку, чтобы избежать расслоения и обламывания краев отверстия при выходе сверла наружу. Также для получения ровного края отверстия под обрабатываемую деталь можно подложить доску.

Для безопасности работы важно использовать только качественные сверла без трещин. Если используются тупые и неправильно заточенные сверла, то поверхность отверстия получается рваная

Неправильно закрепленное сверло приведет к получению отверстия другого диаметра из-за биения режущей детали.

При работе с инструментом нет проблем с прямым и реверсным ходом из-за простоты конструкции, он не зависит от наличия источников электроэнергии. Из-за малой скорости движения прибор удобен для выполнения точных работ.
