Строительный фен: для чего нужен в быту, как выглядит, применение в домашних условиях, как использовать, чем можно заменить, фото, видео

Самостоятельное изготовление

Большинство насадок можно изготовить самостоятельно из остатков хромированной трубы. Разберём для примера две формы: сужающуюся к выходу и плоскую, в виде пылесосного сопла.

1.Берём два отреза трубы нужной длины (зависит от запланированного размера насадки).

2.На одном из отрезов делаем четыре небольших надреза.

3.С помощью ножовки по металлу на основе надрезов выпиливаем равнобедренные треугольники. Аналогичный спил проводим с другой стороны, в результате чего должен получиться равносторонний угол.

Вырезанные части примерно равны друг другу

4.Полученные лепестки загибаются внутрь.

Все края должны быть ровными

5.Состыкованные стороны привариваются друг к другу.

6.При желании можно зачистить сварку. Это делается для придания детали более эстетического вида.

Деталь после шлифовки, готовая к использованию

7.Надеваем на сопло вентилятора, при необходимости делаем два пропила (в случае, если диаметр трубы не совпадает с требованиями фена), работаем.

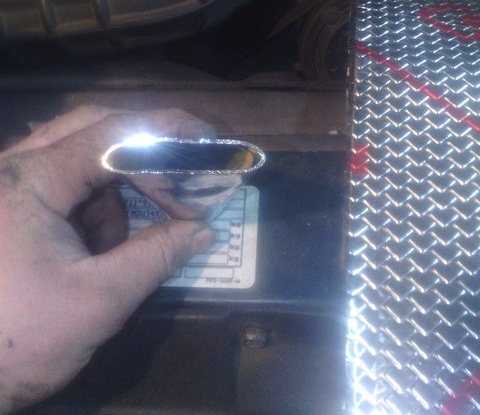

Чтобы сделать плоскую насадку для строительного фена, достаточно немного простучать одну из сторон обреза трубы молотком. При необходимости, на обратной части делаются пропилы для более удобного контакта с соплом электроприбора.

Для изготовления достаточно немного сплюснуть кусок трубы молотком

Самостоятельное изготовление строительного фена — дело достаточно сложное и требующее навыков в работе с электроприборами. Если основные требования технологии не соблюдены, возможен выход из строя электрики.

Чем заменить строительный фен в домашних условиях

Технический фен присутствует далеко не в каждом шкафу с инструментами. Иногда потребность в приборе возникает внезапно и безотлагательно.

Полноценно заменить специфическое устройство довольно трудно, к примеру, обычный фен для сушки волос для ремонтных и строительных целей явно не подойдет. Наиболее близкой к девайсу по свойствам и возможностям является газовая горелка. Ее требуется только слегка усовершенствовать перед использованием.

Горелка функционирует следующим образом — из баллона подается сжатый газ, и при нажатии на специальную кнопку его струя воспламеняется от искры. При этом мощность пламени обычно можно регулировать при помощи вентиля. Чтобы переделать горелку в фен, необходимо только оснастить ее самодельной насадкой, которая спрячет огонь и оставит на выходе поток горячего воздуха.

Сделать это можно так:

подобрать металлическую трубку, которая по ширине будет совпадать с внутренним диаметром выходного сопла горелки;
плотно вставить элементы друг в друга, конструкция не должна люфтить и выпадать;
при необходимости слегка обрезать насадку по длине.

Усовершенствовать газовую горелку до термофена можно за несколько минут Затем остается только проверить устройство в работе. Газовый вентиль немного приоткрывают и нажимают на кнопку подачи искры. Пламя при правильной сборке конструкции не должно выходить за пределы установленной насадки — для тепловой обработки нужен только воздух.

В использовании самодельный термофен окажется не так удобен, как настоящий, например, будет сложнее регулировать температуру и определять ее текущие значения.

Но для простых срочных работ переделанная горелка подойдет, например, с ее помощью получится прогреть предметы и поверхности, размягчить клей, убрать со стены старое лакокрасочное покрытие.

Важно! При использовании самодельного термофена необходимо соблюдать стандартную технику безопасности, работать в перчатках и защитных очках, не направлять устройство на воспламеняемые предметы

Как выбрать строительный фен

Приобретая строительный фен, прежде всего, следует отталкиваться от того, насколько интенсивно будет эксплуатироваться инструмент и какие задачи он должен решать. Классические чаяния пользователей можно выразить несколькими словами:

надёжность;
универсальность;
мощность.

Не последнюю роль при выборе инструмента играет также ценовая доступность и соотношение качества со стоимостью. Поэтому лучше всего приобретать продукцию компаний с репутацией добросовестных производителей. На сегодняшний день в пятёрке лидеров находятся Skil, Interskol, Bosch, Hitachi и Makita (в порядке убывания популярности). Такие данные предоставляют интернет-сервисы, проводящие регулярные опросы потребителей.

Решил поделиться с вами о строительном фене Makita HG5012K. Я работаю в сфере изготовления наружной рекламы вот уже более 8 лет. В этой сфере деятельности никак не обойтись без строительного фена. И я твердо могу сказать что Makita HG5012K является лучшим в своем деле. Существует масса работ, которые может выполнять строительный фен. В частности, он: высушит клей, шпатлевку или краску, продезинфицирует древесину, поможет избавиться от старой краски или лака, спаивает поливинилхлоридные трубы, поможет склеить различные детали, ну и, конечно же, с его помощью можно сгибать пластиковые или акриловые детали. Данный фен имеет сравнительно небольшую массу (всего 0,58 кг). Низкую потребляемую мощность — 1600 Вт. Имеет 2 ступени нагревания: 1 ступень -350° C и 2 ступень — 500° C.

Romanum

Заслуженным авторитетом пользуются также фены с торговыми знаками Metabo, AEG, DeWalt, Black&Decker.

Однако кроме выбора бренда необходимо ясное представление нужной комплектации — ведь именно от наличия насадок зависит универсальность инструмента. К счастью, насадки стоят недорого, поэтому их всегда можно докупить по мере необходимости.

В технической литературе насадки иногда именуют дюзами, форсунками или соплами. Перечислим их основные виды.

Фокусирующие сопла круглой формы. Применяются в работе с трубами из меди и сварочной лентой.
Насадки плоской формы используются для устранения лаков и красок, отклеивания обоев. Также с их помощью можно изменять конфигурацию листового пластика.
Сопло-рефлектор, заканчивающееся отводом с закруглением, используется для гибки полимерных труб.
Узкощелевые насадки предназначены для сваривания материалов из ПВХ.
Сопло для резки пенопласта. Представляет собой завальцованную на конце трубку.
Сопло для очистки оконных рам — имеет защитную пластину, предохраняющую стекло от нагрева.
Зеркальное сопло служит для сварки пластиковых деталей.

В зависимости от типа предполагаемых работ к строительному фену можно докупить те или иные виды насадок

В дополнение к этим основным насадкам в комплект могут входить различные скребки, цикли, валики и переходники. Успешно практикуются добавочные рукоятки, позволяющие устанавливать прибор в оптимальное положение при выполнении нестандартных работ. Всё это «хозяйство» упаковывают в специальный кейс, который удобен для хранения и транспортировки фена.

Кейс для хранения комплектующих и насадок помогает расположить все приспособления в одном месте

Для любительского употребления подойдёт инструмент, обладающий следующими характеристиками:

максимальная температура воздушного потока — в пределах 500–600 oC;
время работы без перерыва — не больше 10–15 мин;
плавная регулировка температуры — не требуется.

Для профессионального применения нужно выбирать более продвинутое устройство со следующими техническими параметрами:

наличие рукоятки закрытого типа;
встроенный блок стабилизации температуры воздуха;
наличие функции плавного управления температурой;
оснащение съёмным теплозащитным кожухом.

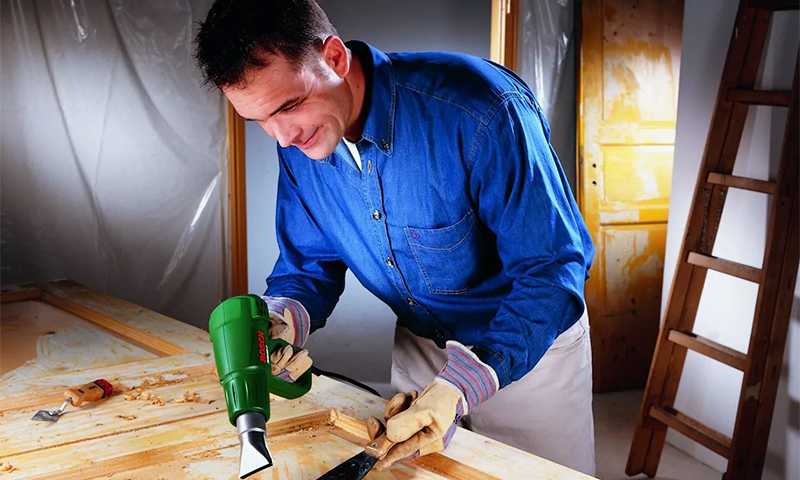

Удаление краски и работа с деревянными поверхностями

Строительный фен позволяет изменить структуру предметов посредством воздействия горячей воздушной струи. Нужная температура подбирается при регулировании расстояний от сопла термофена до рабочих поверхностей. При большем расстоянии, воздействует меньшая температура нагрева.

Таким образом, увеличивая расстояние от фена к рабочей поверхности до 10 сантиметров, мы в два раза уменьшаем температурные показатели в сравнении с выставленными. Однако, перед началом эксплуатации устройства, оно должно быть испытано на экспериментальных образцах, что позволит сделать подборку оптимальных режимов работы.

Схема электрическая фена ИНТЕРСКОЛ на плате DB230V

Фен Интерскол ФЭ-2000. Плата DB230V на симисторе и оптроне. Фото в разборе.

Плата DB230V. Фото поближе.

Фен Интерскол ФЭ-2000. Плата DB230V. Схема соединений

Плата DB230V_схема подключения. Вариант 2.

Плата DB230V_схема электрическая принципиальная. В схеме недорисовка – между точкой Gx и точкой соединения спиралей R1 и R2 – включен термопредохранитель (см таблицу с перечнем деталей выше). Кроме того, выход термопары подключен ошибочно, см.комментарии.

04.03.13: Выкладываю во всеобщее пользование схему электроники платы DB 230 V, которую мне прислал читатель, пожелавший остаться неизвестным:

Схема фена Интерскол ФЭ-2000 на плате DB-230V

Вместо резюме

Конечно, я мог бы долго цитировать здесь прочитанные книжки, но у меня иная цель – напомнить о них, чтобы те, кому статья покажется полезной, смогли бы к ним обратиться и построить свою методику, если моя окажется неудобной.

Говоря коротко:

Почта должна быть главным источником коммуникаций. Это ваш первый инструмент.
Тактическое планирование должно быть всегда доступно. Для меня лучше всего подходят А4 и ручка. Свое решение каждый вправе выбрать сам. Это ваш второй инструмент.
Стратегическое планирование должно содержать в себе максимум полезной информации в сжатом виде. Оно должно помогать вам возвращаться к большим задачам в условленные сроки. Подспорьем здесь будет календарь в почтовом клиенте. Это ваш третий инструмент.

Надеюсь, что моя статья будет полезна, и ваш рабочий арсенал пополнится новыми методиками, а в очереди к прочтению появятся новые полезные книги!

Выдача нарядов-заданий для рабочих

В течение месяца основным инструментов учета выполнения СМР для прораба является документ «Наряд на работы». Когда выдается задание рабочим на выполнение определенного объема работ, прораб в 1С: УСО формирует специальный документ «Наряд на работы (Катран)»

Документ «Наряд на работы (Катран)» предназначен с одной стороны для выдачи заданий бригаде или субподрядчику с указанием объемов и сроков выполнения работ, с другой стороны для отражения результатов фактической работы бригады или субподрядчика.

Наряд на работы прораб составляет путем подбора работ из ранее составленного плана, также в наряд можно включать незапланированные работы, выбирая их не из плана, а из всего сценария работ по объекту.

Наряд на работы прораб может формировать как для бригады в целом, так и указывая персональный состав рабочих, которым выдано задание. Наряды создаются за произвольный период времени : день, несколько дней, неделя и т.д. – как это будет удобно прорабу. Наряд на работы в 1С: УСО может выглядеть следующим образом.

Отражать факт выполнения работ по заданию можно с помощью отметки о выполнении работ.

Работы, отмеченные как выполненные в нарядах как выполненные, являются основанием для начисления заработной платы работникам бригады. Также на основании нарядов на работу автоматически заполняется документ по форме КС-2.

Также, наряд на работу можно распечатывать и выдавать бригадиру или рабочим. В распечатанном наряде просмотреть объем работ по заданию, стоимость выполнения работ, а также состав исполнителей.

Что дает составление нарядов-заданий в УСО для прораба?

Позволяет планировать и распределять нагрузку и заработную плату на рабочих
Возможно, прорабы и ранее делали наряды-задания для своих рабочих, но на бумажных носителях или просто формулировали задачи в устной форме. Бумажный источник может быть утерян, и к тому же прорабу проблематично оценить стоимость работ по наряду. В УСО стоимость работ рассчитывается автоматически, по данным расценок, внесенных сотрудниками ПТО в сценарий работ по проекту. Выдавая рабочим наряды-задания, где отражается не только состав работ, но и их стоимость, можно усилить материальную заинтересованность и поднять производительность.
Формирование нарядов-заданий в УСО облегчит составление формы КС-2.
Составление нарядов позволит прорабу контролировать, какой именно рабочий или бригада выполняли ту или иную работу. В случае некачественного выполнения работ можно будет легко отследить исполнителя и принять соответствующие меры.

Самая важная конструктивная особенность

Регулировка температуры нагрева воздуха – основной параметр любого термофена. Чем точнее и гибче настройка, тем легче адаптировать инструмент для работы с различными материалами.

В недорогих бытовых моделях температура регулируется ступенями, их может быть несколько. Кнопка включения имеет два-три положения, каждое из которых задает определенный диапазон (например, от 80 до 350°С). Такой строительный фен подойдет для всех видов работ, где не требует точная установка температуры: снять краску, разогреть/расплавить материал или состав, затонировать стекло или приклеить пленку.

Профессиональные термофены оснащают плавной регулировкой, монохромными ЖК-дисплеями, где отображается точное значение в градусах. Визуальный контроль температуры – несомненный плюс для любого фена, особенно при работе с плавкими материалами.

Помимо настройки температуры воздуха, существует такая функция, как электронная стабилизация. Электроника позволит сохранить ресурс инструмента, и будет автоматически поддерживать нужную температуру с точностью до градуса, исключая перегрев спирали. Кроме того, электронное управление «запоминает» последние настройки, повторяя их после выключения. Такие опции встречаются в профессиональных инструментах и редко находят практическое применение в бытовых условиях. Блок электронного управления немного увеличивает вес фена и значительно – его стоимость.

ТОП-8 лучших строительных фенов для дома

Фото	Название	Рейтинг	Цена
#1		«ЗУБР ФТ-1600»	98 / 100	Перейти к описанию и цене модели
#2		«BOSCH UniversalHeat 600»	98 / 1003 — голоса	Перейти к описанию и цене модели
#3		«Patriot HG 210 Case»	96 / 1001 — голос	Перейти к описанию и цене модели
#4		«HITACHI RH 600 T-NS»	96 / 1002 — голоса	Перейти к описанию и цене модели
#5		«Black&Decker KX1650»	95 / 100	Перейти к описанию и цене модели
#6		«RedVerg Basic HG2000»	93 / 100	Перейти к описанию и цене модели
#7		«Bort BHG-1600-P»	92 / 1001 — голос	Перейти к описанию и цене модели
#8		«Вихрь ТП-2000»	91 / 1001 — голос	Перейти к описанию и цене модели

Какой строительный фен порекомендовали бы вы?

Принять участие в опросе

Общее описание и виды инструмента

Строительный фен существенно упрощает ремонтные работы. К примеру, инструмент часто используется для удаления краски со стен или пола, в таком случае не нужно использовать шпатель, нож и другие предметы. Все, что нужно — нагреть краску с помощью нужной насадки. При помощи фена можно греть ржавчину, соединения, поскольку при повышении температуры болта или гайки они с легкостью открутятся.

По типу строительные фены бывают:

бытовыми — подходят для выполнения нечастых и необъемных работ. Плюсом считается невысокая стоимость, простота использования, небольшое потребление энергии. К минусам можно отнести невысокую мощность, малый функциональный набор и кратковременную работу без перерыва,
профессиональными — используются для строительных и объемных работ. Многофункциональная техника стоит в несколько раз дороже бытовых приборов,
промышленными — используются при выполнении масштабных и сложных работ в строительстве. Плюсом является большой выбор функциональных возможностей. Техника мощная, может работать без перерывов долгое время. К минусам относится очень высокая стоимость, масса прибора и большое потребление энергии. Для домашних условий такой инструмент не нужен.

Для правильного подбора типа нужно определиться с требованиями, которые вы предъявляете к инструменту. Например, основные характеристики бытового фена таковы:

непрерывная работа в течение четверти часа,
нет плавной регулировки температуры,
температура прогрева не более 560 градусов.

Если данных параметров недостаточно для ваших целей, то обратите внимание на профессиональную технику. Она обладает более широким функционалом:

возможность стабилизации температуры,
плавная регулировка температурного режима,
рукоятка закрытого типа для защиты кожи,
съемные насадки, теплозащитный кожух.

Кроме функционала, следует обратить внимание на внешний вид прибора. Форма может быть:

пистолетной — стандартный внешний вид, рукоять перпендикулярна корпусу. Техника надежная, безопасная, но в тесных условиях работать очень сложно,
прямой — нет рукоятки, отлично подойдет для работы в тесных местах, но не очень безопасен в сравнении с первым типом. Есть риски поражения током, если касаться корпуса фена,
комбинированной — этот вариант универсален, ручка может сниматься или поворачиваться.

Рукоять бывает закрытого и открытого типа. Первая защищает кожу от воздействия тепла, но усложняет работу в узких и труднодоступных местах. Открытые ручки не защищают от горячего воздуха, но работать инструментом проще.

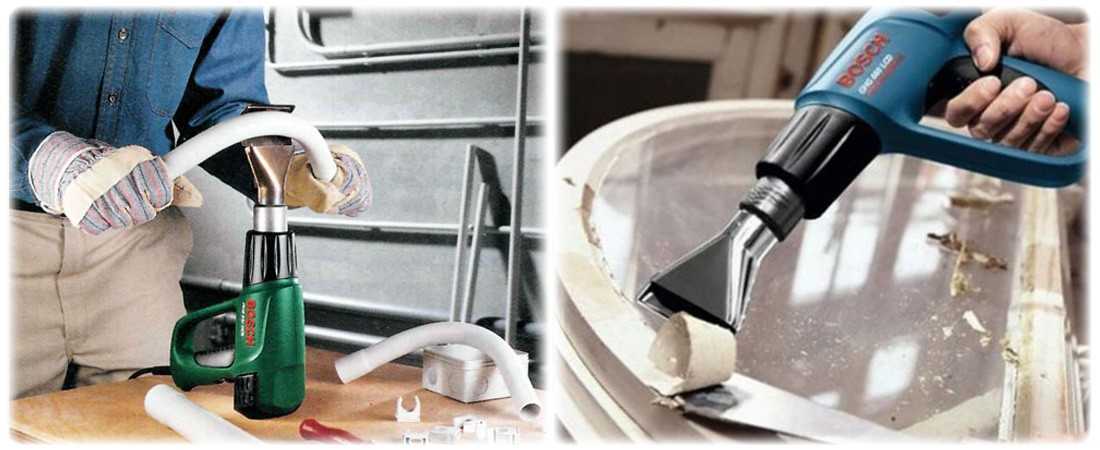

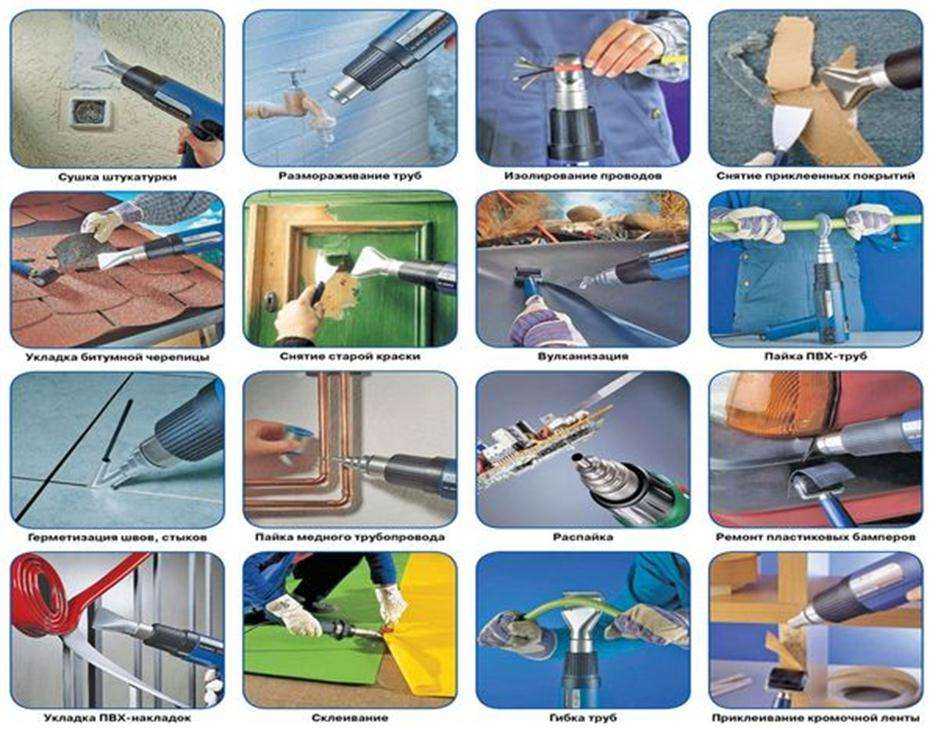

Возможности строительного фена

До того, как начать изготовление прибора своими руками, разумно будет рассмотреть, какими же возможностями обладает это устройство. Самое частое применение аппарата — в строительстве:

Размягчение и удаление старых лакокрасочных и пленочных покрытий, элементов пластикового декора без использования сильнодействующих и опасных для здоровья растворителей и при минимальном механическом воздействии.
Гибка пластмассовых труб без применения громоздких трубогибов, в любом месте, любого диаметра и под любым требуемым углом.
Разогрев и расплавление битумов, воска, смол при подготовке к их нанесению.
Сушка стройматериалов, покрытий.
Пайка медных труб оловянным припоем.
Пайка полипропиленовых труб и фитингов.

Не меньше вариантов применения и при ремонте и устранении бытовых неурядиц своими руками:

Откручивание прикипевших гаек.
Разморозка систем отопления и водоснабжения.
Оттаивание заледеневших замков, дверей, окон.
Спайка пластикового шланга.
Удаление наклеек, этикеток и т.п.
Сушка стен и потолка после потопа от соседей.
Надежный розжиг мангала, невзирая на погодные условия.

Сварка строительным феном

Высоко ценят фены и работники автосервиса. С их помощью удаляют старую краску и выправляют вмятины на бамперах и пластиковых деталях кузова автомобиля.

Чем заменить строительный фен в домашних условиях

Сделать это можно так:

подобрать металлическую трубку, которая по ширине будет совпадать с внутренним диаметром выходного сопла горелки;
плотно вставить элементы друг в друга, конструкция не должна люфтить и выпадать;
при необходимости слегка обрезать насадку по длине.

Усовершенствовать газовую горелку до термофена можно за несколько минут

Затем остается только проверить устройство в работе. Газовый вентиль немного приоткрывают и нажимают на кнопку подачи искры. Пламя при правильной сборке конструкции не должно выходить за пределы установленной насадки — для тепловой обработки нужен только воздух.

Какие могут возникнуть поломки?

Проблемы с кнопками и переключателями

Кнопки фена заедают из-за того, что на переключателе появляются нагар, окись. Эти дефекты не позволяют пройти электрическому току по контактам. Для выявления неисправности переключателя и кнопки пользуются мультиметром.

Для этого в режиме прозвона нужно коснуться щупами выводов кнопки. Если прибор отключён, то он не должен издавать никаких посторонних шумов. Особенно подозрительны посвистывания. При включении первого — второго режимов в исправном состоянии переключателей должен издаваться еле слышный звук. В этом кроется причина: неисправны другие узлы в системе.

Разобрав фен, нужно прочистить все соединительные контакты, которые на поверхности имеют ржавчину или иные попавшие извне элементы. Иногда достаточно заменить переключатели на новые, чтобы устройство исправно заработало.

Неисправность сетевого провода

Визуально обнаружить неисправность сетевого провода невозможно. Происходит повреждение жил внутри изоляции, которые снаружи совсем не видны. Повреждение провода возникает как по механическим причинам, например, передавливание провода дверью, так и из-за долгой эксплуатации прибора на максимальной мощности. Жила перегревается, перегорает, медный материал в результате этого становится хрупким, ломким.

Мультиметром можно диагностировать поломку этой части, следуя инструкции:

разбирается фен;
включается на мультиметре режим прозвона;
к контакту вилки подключается один щуп от мультиметра;
второй щуп поочерёдно прикладывают к контактам на клеммной колодке;
если какой-то из контактов подаёт сигнал при такой манипуляции, значит, одна из жил ещё рабочая, а проблема заключается в другой жиле;
подключается щуп на второй контакт вилки, и процедура продолжается;
мультиметр должен издать звук при прикосновении ко второй клеммной колодке.

Внимание

Слабый контакт в проводе может также влиять на неисправность фена. Самовыключение прибора при этом происходит регулярно. Перебои в работе можно исправить путём замены сетевого провода.

Неисправность коллекторного двигателя

Чтобы уточнить проблему с коллекторным двигателем, необходимо применить мультиметр. Выполняют им прозвон, а затем подключают к источнику постоянного напряжения необходимой величины. Плату с диодным мостом отсоединяют, если нет источника переменного напряжения необходимой величины.

Чтобы осуществить прозвон электромотора мультиметром, необходимо к щупам подвести выводные контакты устройства. Появившееся сопротивление — сигнал, что обмотка не повреждена. Двигатель неисправен, когда издаются нехарактерные звуки. В данном случае можно услышать пощёлкивание или скрежет.

Нужно разобрать устройство, вытащить двигатель. Починить его можно путём прочистки соединительных деталей. От долгой работы пружины двигателя могут засоряться. Но проблема может состоять и в другом. Движок может быть выпущен производителем с браком, который никак невозможно исправить подручными средствами. Необходимо поменять коллекторный двигатель на более надёжный.

Перегорела плата и спираль

Диагностику неисправности спирали и платы выполняют по следующей схеме:

извлекается нагревательный элемент из металлической колбы;
осматриваются провода на наличие подключения их к контактам спирали ТЭНа;
на этом этапе уже можно увидеть возможную поломку: окисление контактов или отсоединение одного из проводов;
в режиме измерения сопротивления включается мультиметр, подключается к контактам спирали;
нарушение целостности нихромовой нити определяется нулевым значением прибора: спирали должны показывать сопротивление.

Внимание

В результате эксплуатации электрофена нихромовая нить теряет свои первоначальные характеристики, не имеет присущих ей свойств. Она становится хрупкой, выводит из строя многие составные элементы прибора — первыми перегорают плата и спираль.

Если спираль имеет обрыв и повреждения в разных местах, то её нужно заменить на новую. Простой обрыв можно устранить путём соединения двух частей спирали. Для этого потребуется воспользоваться маленькими болтиками и гайками.

Неполадки с платой зависят от используемой модели этого элемента. Устаревшие модели содержат только одну плату – выпрямительный диодный мост. Его можно исправить простым паяльником. Если строительный фен снабжён инверторной платой, то, осмотрев, можно обнаружить неисправность. Перегоревшие детали имеют потемневший окрас. Паяльником удаляется весь ненужный налёт.

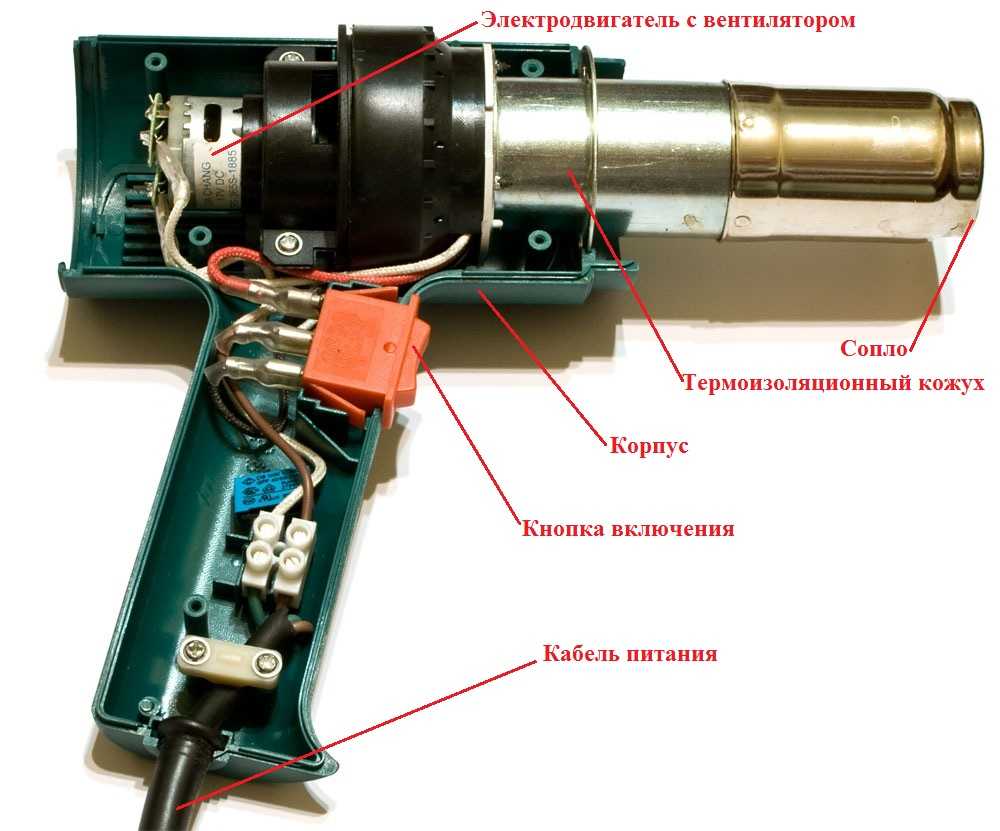

Возможность самостоятельного изготовления

Как уже было сказано ранее, инструмент можно купить в магазине, а можно изготовить самостоятельно. На том, как сделать самодельный строительный фен своими руками, хотелось бы остановиться более подробно.

Перед тем, как сделать фен в домашних условиях своими руками, рекомендуется приготовить все необходимые для работы инструменты и рабочие элементы:

корпус старого фена для сушки волос (специалисты не рекомендуют использовать корпус из пластика. Наиболее оптимальным вариантом будет корпус из металла или керамики);
лопасти из металла для изготовления вентилятора;
проволока из нихрома, которая будет использована для выполнения нагревательного элемента;
небольшой отрезок трубы резиновой;
монтажный кабель длиной 1, 5 — 2, 0 метра;
металлическое сопло.

Из старого корпуса вынуть все внутренние элементы. В противном случае не исключена возможность их расплавления и возникновения короткого замыкания.

Теперь можно приступить к проведению основных видов работ по изготовлению такого инструмента, как самодельный фен.

Для того чтобы изготовить нагревательный элемент, необходимо намотать нихромовую проволоку на основание из керамики. Следует отметить, что чем плотнее намотка проволоки, тем выше будет температура нагрева фена. По завершении работы концы проволоки необходимо вывести наружу таким образом, чтобы они не прикасались друг к другу. Если не выполнить это условие, может возникнуть короткое замыкание.

Каждый из выведенных концов соединяется со шнуром, который будет вводиться в электрическую сеть. Это не должно делаться при помощи пайки, а плотного скручивания с последующей изоляцией отрезка соединения.

На будущую рукоятку фена надеть трубку из резины. Благодаря этому удастся защитить руку от воздействия высокой температуры при нагревании керамики. Трубку можно заменить на гофрированную трубку от ненужного пылесоса.

Для обеспечения подачи мощного потока воздуха можно использовать трансформатор. Вместо него можно также использовать компрессор для аквариума.

Теперь самое время проверить собранное устройство. Для этого необходимо соблюдать меры безопасности. Схема работы фена, собранного своими руками, такова: после включения инструмента поток воздуха проходит через нагревательный элемент и становится горячим. Для того чтобы воздух подавался в определенном направлении, можно использовать специальную насадку, которая надевается на сопло фена. Электросхема устройства поможет справиться с работой быстрее и проще.

Особенность такого инструмента заключается в том, что он ограничен в перемещении. Это связано с использованием трансформатора, который довольно сложно перемещать. Для удобства процесса перемещения к корпусу трансформатора можно приварить прочную рукоятку.

Доработка строительного фена

В процессе работы пользователя могут не устроить некоторые конструктивные заводские решения, поэтому он принимает решение доработать фен.

Вообще, модернизация инструмента может быть направлена на определенные цели. Некоторые из них мы приведем ниже:

Возможность применения различных насадок.
Регулировка силы воздушного потока при монтаже мелких деталей.
Сделать независимым отключение спирали от вентилятора и наоборот – для быстрого охлаждения инструмента.

Поговорим отдельно о вариантах доработки различных элементов конструкции инструмента

Нагревательный элемент. Здесь возможно удаление стандартной нагревательной спирали и замена ее на термопару. Чтобы это сделать, необходимо удалить спираль вместе с двумя проводами белого цвета, идущими на питание двигателя. Термопредохранитель подключается обжимкой к противоположному концу спирали. Сама термопара должна пройти через свободный канал. Ее конец должен быть подключен к плате винтами.
Блок управления двигателем. В этом блоке управление воздушным потоком происходит за счет изменения оборотов двигателя вентилятора. Те, в свою очередь, зависят от напряжения. Самым простым будет управление через ШИМ (широтно-импульсная модуляция). В этом случае интеллектуальный транзистор необходимо заменить на полевой с «логическим входом».

Устройство строительного фена

Основными элементами любого подобного устройства являются:

нагревательный элемент;
небольшой двигатель;
вентилятор.

Воздух нагнетается вентилятором и проходит через нагревательный элемент, приобретая нужную температуру, и выходит через сопло. Такое устройство отличается от фена, которым мы сушим волосы, только мощностью, в остальном они работают по схожему принципу. Для расчета производительности используется показатель пропускной способности: сколько литров воздуха может проходить через оборудование в минуту.

Дополнительный функционал обеспечивает удобство в работе и в тоже время усложняет его устройство. В числе таких функций может быть:

световой индикатор уровня нагрева;
возможность регулировки температуры;
возможность регулировки силы воздушного потока;
сменные насадки для работы с различными материалами.

Если вы имеете дело с моделью, функционал которой значительно расширен, то имеет смысл обратиться к специалистам по ремонту. Поскольку диагностика и замена деталей в этом случае может потребовать специальных знаний.

Что такое и как выглядит строительный фен

Бытовой инструмент осуществляет подачу горячего воздуха на выбранный объект. На фото строительного фена видно, что внешне он больше всего напоминает электродрель или обычный прибор для сушки волос. Но рабочие температуры у него куда более высокие, чем у последнего.

Строительный фен состоит из корпуса, под которым скрывается мощный двигатель. На внутреннем шпинделе устройства расположен вентилятор, нагнетающий воздух в термоизоляционный кожух с нагревательным элементом, как правило, керамическим с нихромовой спиралью. В кожухе предусмотрено выходное сопло, через него и подается горячая воздушная струя.

Многие модели строительных термофенов оснащены длинной ручкой, на которой находятся кнопка пуска и клавиши переключения режимов. Из-за такой формы инструмент могут называть теплопистолетом.

На рукояти обычно предусмотрены резиновые накладки, предотвращающие скольжение

В зависимости от модели строительные фены могут различаться по размерам и массе. В среднем длина инструмента составляет 22-30 см, а вес — до 1 кг, в редких случаях до 2 кг.

Важно! Чем массивнее термофен, тем выше его мощность. Но работать тяжелыми инструментами не слишком удобно, руки быстро устают

Устройство и размеры инструмента

Основа технического фена – корпус, в котором находится электрический двигатель с вентилятором, который нагнетает горячий воздух в кожух термоизоляции. Кожух конструктивно заканчивается соплом, через который и выдувается нагретый воздух.

Ещё внутри корпуса находится нагревательный элемент в виде нихромовой спирали на керамической основе.

Корпус завершается рукоятью, часто из прорезиненного материала, что придаёт инструменту заметное сходство с пистолетом. Но клеевой термопистолет – это нечто другое, не нужно эти понятия путать. Иногда строительный фен называют теплопистолетом, это утверждение верно. Впрочем, есть и прямые модели, рукоять в них расположена горизонтально по отношению к корпусу.

Вес таких фенов колеблется от 0,5 до 2 кг в зависимости от мощности.

Что такое и как выглядит строительный фен

Многих работников интересует вопрос, для чего нужен строительный фен и как правильного его использовать. Итак, инструмент осуществляет подачу воздуха на материал. Внешне он похож на бытовой прибор для сушки волос. Однако, температура воздуха, при которой он работает, куда выше, чем у последнего.

Инструмент состоит:

Из корпуса, под которым располагается двигатель.
На внутреннем шпиндере прибора разместился вентилятор.
В кожухе имеется выходное сопло, через которое осуществляется подача воздушной струи.

Некоторые модели имеют длинную ручку, на которой располагаются кнопка пуска и переключения режимов, что еще больше добавляет инструменту сходство с обычным бытовым феном.

Из-за такой формы, за инструментом закрепилось еще одно название — теплопистолет. Большая часть моделей имеет на рукоятке резиновые накладки, которые предотвращают скольжение.

Как выбрать строительный фен

Китайские производители предлагают дешевые и недолговечные модели, к тому же такие подделки могут плавиться и воспламеняться, что может нанести вред здоровью и жизни пользователя. Фены высокого качества не могут быть дешевыми, потому что сделаны из качественной пластмассы, способной выдерживать высокие температуры и не плавиться.

Температура фена зависит от мощности инструмента – чем выше мощность, тем выше выдаваемая температура. От этого показателя зависит скорость выполнения поставленной задачи. Также чем выше мощность, тем выше нагрузка на электросеть и стоимость потраченной электроэнергии.

Рекомендуется приобретать модели с плавной регулировкой температуры. Технологический фен должен иметь функцию защиты от перегрева, это обезопасит работу пользователя.

Для удобства работы следует подбирать соответствующую длину шнура, минимальная длина должна составлять не меньше, чем 2,5 метра.

Более дорогие модели оснащены жидкокристаллическим экраном, где показана рабочая температура.

В комплект поставки входят все необходимые насадки для расширения сферы деятельности, предусмотренные комплектацией:

Щелевые. Соединение и ремонт баннеров, ПВХ-брезента, тентов; прогрев перед спайкой узких длинных кромок.
Плоские. Локальный ремонт кровельных покрытий, удаление слоев ЛКМ, технологических отложений.
Трёхтрубочные. Соединение торцов линолеума с подачей вместо сварки шнура.
Стеклозащитные. Отводящие тепло от поверхностей, не выдерживающих воздействия высокой температуры.

Перед покупкой оборудования следует проверить на наличие повреждений, полной комплектации, а также протестировать исправность.
