Что нужно знать о водоснабжение частного дома

Монтаж напольного агрегата

Стационарные двухконтурные теплогенераторы, сжигающие природный газ, делятся на 2 разновидности – энергонезависимые и требующие электропитания. Вторые подключаются к отоплению и электричеству по той же схеме, что и настенные «собратья».

Энергонезависимый напольный котел греет воду на ГВС с помощью змеевика из меди или нержавейки, встроенного в основной теплообменник. Комплектация отопителя минимальна – горелка, автоматика безопасности и теплообменник, больше ничего нет. Помимо перечисленных в предыдущем разделе кранов, для монтажа потребуется купить:

  • группу безопасности с предохранительным клапаном, рассчитанным на рабочее давление теплогенератора (указано в паспорте);
  • циркуляционный насос;
  • расширительный бак расчетного объема (10% общего количества теплоносителя).

Схема включения отопительного агрегата в тепловую сеть закрытого типа показана на картинке.

Несколько слов о том, как подключить двухконтурный напольный котел к самотечной системе отопления. Здесь потребуется открытый расширительный бачок с переливом, а насос и группа безопасности не нужна. Диаметры труб – не менее 40 мм, прокладка выполняется с уклоном 5 мм на 1 м пог. магистрали. Отопитель является низшей точкой системы, а открытый бак ставится в наивысшей. При наличии электричества можно организовать принудительную циркуляцию с помощью насоса, установленного на байпасе.

Интеграция двухконтурного отопителя в гравитационную систему с возможностью принудительной циркуляции от насоса

Схемы и оборудование для ГВС

Ошибкой будет считать, что отопление и автономное водоснабжение дома горячей водой – одно и то же. Конечно, можно установить одноконтурную систему, но это неудобно. Летом, когда отопление не нужно, и будет отключено, горячей воды также не будет. Но и в теплое время помимо летнего душа нужна система ГВС. Поэтому организация горячего водоснабжения выполняется с применением специального оборудования.

Электрический бойлер

Это бак с ТЭНами. Его объем рассчитывается, исходя из потребностей семьи и числа проживающих. Принцип действия следующий:

  1. Бак наполняется.
  2. ТЭНы подогревают ее до установленной температуры.
  3. При расходовании запас автоматически восполняется из системы ХВС.
  4. Как только температура падает, включается подогрев.

Современные модели имеют 2 нагревательных элемента. Один из них – основной, и отвечает за поддержание температурного режима. Второй – вспомогательный, который включается, когда нужно быстро нагреть весь объем.

Бойлер косвенного нагрева

Вместо Тэнов используется трубчатый теплообменник, по которому циркулирует теплоноситель, разогретый отопительным котлом. Плюсом является экономичность. Никаких затрат на энергоносители нет. Минус – наличие горячего водоснабжения только зимой, когда отопление включено. В теплых регионах этот способ вряд ли подойдет, а там, где холода – нормальное явление круглый год, это отличный метод обеспечения горячей водой.

Газовая колонка, двухконтурный котел

Главное отличие в том, что колонка – нагреватель проточного типа. Разогрев выполняется при сжигании газа. Тепло проходит через камеру с теплообменником. Такая система подходит для дачи, квартиры, коттеджа. Альтернатива – двухконтурный котел. Это единая установка, работающая в двух режимах: отопление, ГВС.

Пояснения:

Когда фильтр попадает в водоносный слой ручным насосом нужно начать выкачивать воду. Вначале будет подниматься грязь, которая находится в непосредственной близости от фильтра. Затем вокруг фильтра образуется пространство по высоте больше, чем сам водоносный слой. Вот это пространство и называется линзой. То есть в водоносном слое возле фильтра образуется запас воды, некое озерцо, и чем оно больше, тем лучше.

Чтоб фильтр не заиливался, сначала нужно очень хорошо прокачать, чтобы образовалась достаточно большая линза. Ну а потом, как можно чаще качать воду, не давать скважине застаиваться. Тогда будет все в порядке.

Емкости для воды

Все баки, используемые для регулировки и накопления воды, делятся на две основных категории:

  1. Безнапорные негерметичные баки. Для изготовления таких устройств чаще всего используются полимерные материалы. Напор в системе при использовании данной категории баков достигается за счет их расположения в самой высокой точке, т.е. между высотой бака и напором есть прямая зависимость. Подъем бака на 1 м увеличивает давление на 0,1 атмосферу.
  2. Гидропневматические баки. Подобное оборудование имеет внутреннюю мембрану, которая делит бак на два отсека. Один из отсеков заполнен сжатым воздухом. При взаимодействии с водой во втором отсеке происходит передача давления за счет резиновой мембраны.

Схема подключения водопровода в доме с использованием безнапорного бака предъявляет целый ряд требований. Так, емкость должна находиться в помещении с хорошей вентиляцией. Кроме того, это помещение должно быть теплым, иначе вода в баке попросту замерзнет. Под емкостью нужно установить поддон, защищающий пол от небольших протеканий. Сам бак оборудуется съемной крышкой и запорной арматурой.

Для поверхностных насосов обычно приобретаются мембранные баки объемом от 12 до 24 литров. Таких емкостей будет вполне достаточно во всех случаях, кроме одного – если в регионе бывают перебои с электричеством. Насосы зависят от электроэнергии, и при ее отключении весь дом может остаться без воды. Чтобы избежать подобных проблем, лучше взять бак объемом свыше 250 литров – это позволит всегда иметь хотя бы небольшой запас воды.

Создание автономной системы водообеспечения

1. Применение автоматизированной насосной станции.

Подобный вариант лучше всего использовать в случае неглубокой скважины. Суть подобной системы кроется в использовании гидропневматического бака, который имеет вместительность в среднем 100-500 литров. Насос закачивает в этот бак воду, где и происходит ее накопление. Подобный бак создает необходимое стабильное давление, которое обеспечивает перекачивание воды в дом.

В емкости есть реле и специальная резиновая мембрана, что позволяет регулировать давление в баке. Принцип подобного устройства заключается в следующем: если бак полный, то насос находится в выключенном состоянии. При расходе воды происходит запуск насосного оборудования. В результате насос будет работать в двух режимах: для пополнения запасов в емкости, а также для обеспечения стабильного давления в системе.

Гидропневматический бак можно расположить как в доме, так и непосредственно в подсобном помещении. Чтобы соединить домашнюю систему с баком необходимо прокопать траншею, куда будет уложена труба и кабель, чтобы подвести электричество. При возможности рекомендуется купить нагревательный электрический кабель, что позволит предохранить трубу от промерзания в зимний период времени.

2. Монтаж глубинного насоса.

В случае выбора подобного варианта насос будет направлять воду в бак, который будет находиться на определенной высоте в доме. В большинстве случаев накопительное устройство монтируется на втором этаже здания, либо в чердачном помещении. При размещении емкости в чердачном помещении, необходимо предварительно позаботиться об утеплении стенок бака, чтобы в зимний период времени он не замерз и не пришел в негодность.

Нахождение бака на определенной высоте дает возможность обеспечить давление. Его можно вычислить из расчета приравнивания метра водяного столба к давлению в 0,1 атмосферы. Поэтому можно обеспечить создание необходимого давления, поместив емкость на нужной высоте

Так как вода будет употребляться людьми в качестве питьевой, важно, чтобы емкость была выполнена из пищевой пластмассы либо нержавейки. Обычно объем выбирается в пределах 0,5-1,5 тысячи литров

Выбор в пользу больше объема резервуара вызван тем, что при отключении электричества можно будет большее время пользоваться уже накопленной жидкостью. Монтаж концевого поплавкового выключателя сможет автоматизировать процесс, ведь при снижении уровня будет выполняться включение насоса

В то же время нужно будет уделить внимание правильному выбору насоса для данной системы. Использование глубинных насосов рекомендуется в случае, когда его необходимо отпустить ниже уровня земля на 10 и более метров

Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность

В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю

Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность. В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю.

После монтажа всех необходимых элементов, нужно выполнить разводку, чтобы подключить оборудование к соответствующему щитку управления. Система тестируется на работоспособность, после чего можно начать ей пользоваться.

Порядок и схема подключения к центральному водопроводу частного дома

У любой водоподающей сети имеется наружная зона, посредством которой осуществляется соединение городской системы с жилыми зданиями. Это часть коммуникационной разводки, где давление соответствует установленным техническим параметрам централизованной магистрали. В общем или индивидуальном колодце должен быть только кран. Необходимость в монтаже других устройств отсутствует.

Обустройство внутренней области предусматривает наличие различных элементов. В их числе:

АМЕТИСТ — 02 М Жилой дом до 10 человек или до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)

  • разноразмерные трубы и соединительные шланги;
  • приборы учета;
  • водонагревающие агрегаты;
  • смесители, запорно-регулирующая арматура;
  • сантехника.

Благодаря грамотно составленной схеме подведения удается подобрать оптимальный вариант подводки и рассчитать требуемые стройматериалы. Не стоит об этом забывать, планируя оформить ввод центрального водопровода в частный дом, выясняя, как подключиться к сети правильно.

Плюсы автономного водоснабжения


размещение оборудования для автономного водоснабжения

  • Вы контролируете давление в системе. Нередко давления в централизованном водопроводе дачного кооператива не хватает для полноценного полива или обслуживания санузла на втором этаже дома;
  • У вас всегда есть запас воды. Оборудуйте станцию автономного водоснабжения накопительной емкостью. Если отключат электричество, дом не останется без воды. Вторая важная функция гидроаккумуляторов и мембранных емкостей — поддержание давления в системе;
  • Гарантированное качество воды. Перед подачей в дом вода из автономного источника водоснабжения фильтруется (если это необходимо) и подается по пластиковым трубам. Большинство централизованных систем состоит из старых металлических труб, поэтому все привыкли к ржавой мутной воде.

Источник получения воды

Организовать поступление воды можно и из открытых источников, которыми могут быть пруд, озеро, речка и т.д. Но такую воду нельзя употреблять, ее используют лишь для технических целей, например, для полива.

Основными видами источников воды, которую можно пить и использовать для приготовления пищи, служат подземные воды, для добычи которых используют четыре варианта сооружений:

  • обычные колодцы;
  • скважины, которые могут быть трех типов: «на песок», абиссинский колодец и артезианские скважины.

При выборе варианта следует проанализировать необходимый объем потребления воды, требуемое качество, возможность подъезда спецтехники, свои финансовые возможности, а также выяснить глубину залегания грунтовых вод.

Глубины, на которых располагаются водоносные слои

Колодец

Колодец относится к наиболее бюджетным и долговечным вариантам. Его можно выкопать и своими руками. Он хорош тем, что в случае отключения электричества проживающие на даче не останутся без воды.

Ее можно набрать обычным ведром. Но колодезная вода, добываемая с первого водоносного горизонта, может иметь различные примеси, так что важнейшим мероприятием при устройстве такой конструкции является проверка воды на качество. К тому же, дебит такого источника сильно зависит от погоды и сезона.

Колодец в качестве источника воды

Абиссинский колодец

Скважина, называемая абиссинским колодцем, позволяет добывать воду с глубины 6-9 метров. Она устраивается на легких, не каменистых почвах с помощью дюймовой трубы и позволяет получать примерно 0,5 м3/час.

Абиссинский колодец

Песчаная скважина

Скважины «на песок» могут иметь глубину от 15 до 30 метров. При помощи шнекового бурения устанавливаются трубы, имеющие диаметр от 10 см. Производительность системы может составлять 1,2 м3/час.

Песчаная скважина

Артезианская скважина

Такие сооружения позволяют добывать чистую воду из пластов известняка с глубины до 100 м. Дебит такой системы подачи воды может составлять 10 м3/час. Но цена скважин — очень высока. Зачастую ее ставят вскладчину несколько владельцев соседних участков.

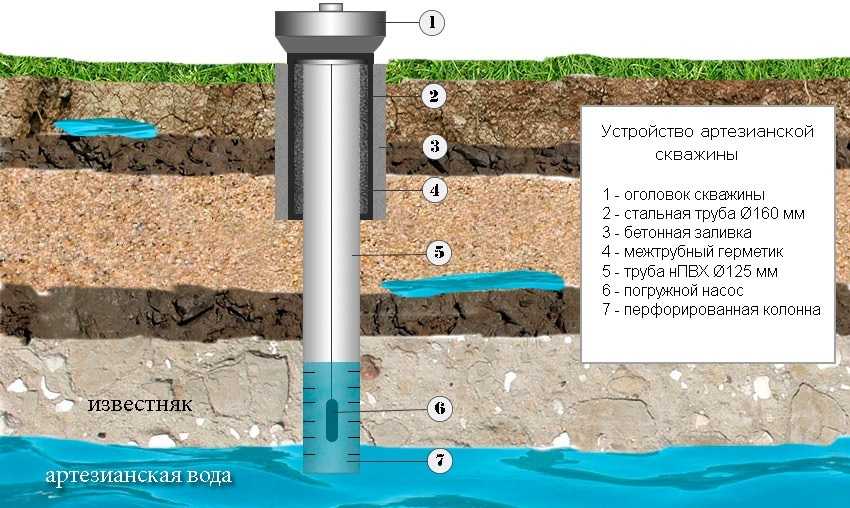

Как устроена артезианская скважина

Необходимая документация для подключения дома к системе водоснабжения

В первую очередь собственник жилья обращается в районный отдел геодезии. Составляет запрос на проведение топографического исследования и формирования планировки земельного надела. В готовом проекте будут отображены все имеющиеся коммуникационные подводки и постройки на рассматриваемой территории. Для этого потребуются бумаги, выступающие в качестве подтверждения прав собственности на землю. Общее время проведения процедуры составляет 2 недели.

Если план у владельца уже есть, необходимо проверить, подойдет ли он для оформления. Так, проектный документ изготавливается не ранее, чем за 1 год до момента обращения. Кроме того, должно быть документально зафиксировано, что на земельном наделе за прошедший период не проводились разработки и монтаж коммуникаций. Приемлемое масштабное соотношение — 1:500.

Разобравшись с плановой документацией, можно приступать к получению техусловий на врезку к центральной системе. В водоснабжающую организацию необходимо предоставить следующее:

  • копию паспорта гражданина РФ;
  • бумаги, подтверждающие право собственности на жилье и землю;
  • 7 ксерокопий ситуативного проекта;
  • разрешение на проведение строительных работ в 2 экземплярах;
  • свидетельство из СЭС о возможности подвести воду в частный дом через централизованную сеть водоснабжения.

Собрав все необходимое, заявитель подает запрос на выдачу технических условий, указывая при этом собственные данные и информацию об объекте подключения. В процессе он обязан заполнить лист-опросник, в котором прописывается число жильцов и планируемый тип сантехнического оборудования. Исходя из этих сведений, сотрудники расчетного отдела определяют индивидуальные нормы потребления воды.

Оформление проектных документов

Позаботиться о них — первоочередная задача собственника, оформляющего врезку в магистраль. Заказать проект можно в компании, которая будет осуществлять подачу воды или специально аккредитованной организации. Заявителю потребуются:

MBFT-75 Мембрана на 75GPD

SF-mix Clack до 0,8 м3/ч

SF-mix Runxin до 0,8 м3/ч

  • техусловия;
  • генплан;
  • полное схематичное изображение жилого здания (включая подвальное помещение и вид в разрезе);
  • перечень применяемого сантехнического оборудования.

Фирма-проектировщик займется разработкой и выдаст владельцу готовую бумагу, в которой будет содержаться:

  • общий план надела, включающий схему водопроводной системы;
  • разводку внутри жилища;
  • специфические особенности запорно-регулирующей арматуры и труб;
  • необходимость в учетных устройствах и насосе.

Подготовленный проект потребует обязательного согласования с газовиками, энергетиками и другими службами, чьи коммуникационные подводки имеются на участке землевладельца. Разбираясь с подключением воды в частном доме к центральной сети, как подключить по всем правилам, не забудьте зарегистрировать проектный документ в СЭС. В завершение бумагу должны утвердить в архитектурном отделе.

Договор и требуемые акты

На следующем этапе формируется документация, согласно которой представители водоканала обязуются подготовить все необходимое и выполнить подведение к магистрали, а заявитель оплатить их работу. В соглашении отражается информация о правилах оказания услуг водопоставляющей компанией:

  • качественные характеристики и объем подаваемой жидкости;
  • время подачи и приостановки (плановой профилактической);
  • порядок внесения платы за пользование ресурсами;
  • права и обязательства сторон, а также санкции, предусмотренные за нарушения пунктов договора.

В момент, когда монтаж системы уже завершен водоподающей организацией, оформляется акт приема владельцем. Документ заверяется его подписью. Кроме того, нередко возникает необходимость составить свидетельство о проведении скрытых работ. После этого представители СЭС промывают трубопровод, тестируют качество питьевой воды, что опять же подлежит обязательному документированию.

Установка водопровода

Внутренняя и наружная схема труб различаются так же, как скрытая и открытая система водопровода. Скрытая проводка предполагает расположение труб под отделочными материалами или в стенах. Внешняя схема предусматривает открытое размещение труб. Можно использовать полускрытую схему разводки. В этом случае трубы закрываются коробами, так же как компьютерные провода. Короба можно не отделывать материалами, так как они чаще всего белого цвета, и не нарушают эстетики здания. Но можно и заклеить какими-либо материалами.

Наиболее сложным является создание правильной схемы водопровода. Необходимо спланировать схему канализации и сделать отверстия для труб в стенах. При расчете водопровода нужно учесть мощность скважины, потребление воды в каждом месте забора. Установка и соединения труб в частном доме является кропотливой и трудоемкой работой, но вполне возможной для самостоятельно проведения.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения — схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Трубы

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

  • 25 мм 30 литров/мин.
  • 32 мм 50 литров/мин.
  • 38 мм 75 литров/мин.
