Канализация в ванной комнате своими руками

Выбираем способ подключения

Прежде чем производить подключение чаши ванны к канализационной трубе, придется приобрести необходимое для этого оборудование. Часто советуют произвести соединение без сифона с помощью обычной гофры, согнутой так, чтобы имитировать колено. Но такой метод вряд ли можно назвать надежным. Гофрированные трубки имеют высокое гидравлическое сопротивление. Кроме того, они легко собирают на внутренние стенки жир и соли, присутствующие в стоках, зато очистке поддаются крайне неохотно. Подключение ванны к канализации будет крайне ненадежным и к тому же неудобным в обслуживании. Разумнее использовать хороший сифон.

В магазинах сантехники вам могут предложить множество разновидностей сифонов

Чтобы выбрать подходящий, обратите внимание на следующие характеристики этого прибора:

размер;
качество материала;
особенности конструкции;
наличие перелива.

Колба сифона по высоте должна соответствовать пространству между дном чаши ванны и полом. Перед походом в магазин проведите соответствующие замеры – это облегчит процедуру выбора. Также измерьте высоту канализационной трубы. Этот параметр важен: сливное отверстие сифона должно быть расположено выше уровня канализации, только в этом случае вода из ванны будет уходить свободно, не застаиваясь в процессе.

Что касается особенностей конструкции сифонного элемента, советуем обратить внимание на модели изогнутых форм. На них присутствуют отверстия, позволяющие проводить их прочистку без демонтажа и разбора

Кроме того, для ванны обязательным условием является наличие у сифона перелива – отдельной трубки, ведущей к дополнительному сливному отверстию.

Внимание! Если перед тем как подключить ванну к канализации, вы внезапно решили, что рядом с ней будет установлена стиральная машинка, а слива для этой техники в трубах не предусмотрено, двойной сифон поможет в этом. В этом приборе имеется два входных отверстия и специальные отводы, позволяющих подключить к нему несколько бытовых или сантехнических приборов

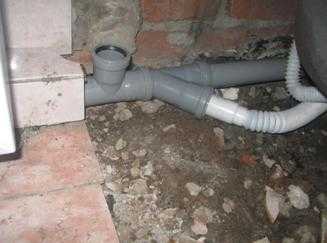

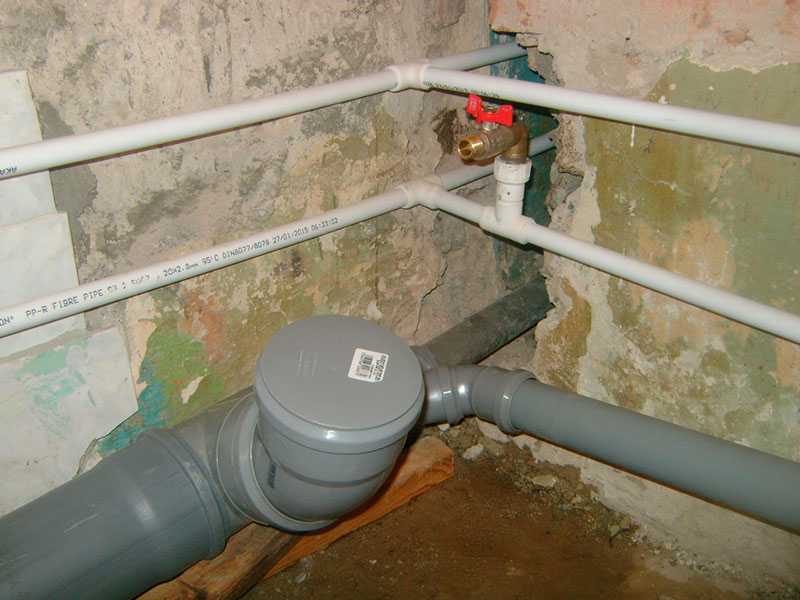

Какие трубы понадобятся для подключения

Помимо сифона, вам потребуется приобрести трубы для соединения его выходного отверстия с канализационной трубой. Наиболее надежным вариантом считается подключение слива ванны к канализации с помощью жестких пластиковых труб. Даже если в таком соединении будет присутствовать несколько колен, оно в любом случае получится надежнее, чем стандартная гофра. Однако габариты пространства под чашей сантехники не всегда позволяют разместить такой громоздкий соединительный элемент. Тогда, конечно, придется применять тонкую гофрированную трубу.

Важно! Диаметр труб, соединяющих сифон со сливом канализации, вне зависимости от их материала, должен составлять 40 мм. Если диаметр канализационной трубы превышает 40 мм, для соединения вам потребуется переходник

Для пластиковой канализации, чаще всего, нужен переходник 50/40 мм, для чугунной – 73/40 мм. Также позаботьтесь о герметизирующих прокладках для всех планируемых стыков труб. Некоторые мастера советуют обходиться без них, просто промазывая места соединений жидким силиконом снаружи. Но это крайне ненадежный метод, который приведет к протечкам спустя пару месяцев после установки сантехники

Если диаметр канализационной трубы превышает 40 мм, для соединения вам потребуется переходник. Для пластиковой канализации, чаще всего, нужен переходник 50/40 мм, для чугунной – 73/40 мм. Также позаботьтесь о герметизирующих прокладках для всех планируемых стыков труб. Некоторые мастера советуют обходиться без них, просто промазывая места соединений жидким силиконом снаружи. Но это крайне ненадежный метод, который приведет к протечкам спустя пару месяцев после установки сантехники.

Рекомендуем прочитать, каким требованиям должен соответствовать светильник над зеркалом в ванной.

Читайте: какими преимуществами обладают бронзовые аксессуары для ванной.

Разновидности сифонов по материалу и конструкции

Бутылочный сифон с гибкой трубой

Сифоны в основном изготавливаются из пластика. Чугунные устройства перестали использовать, так как они дорогие, подвергаются коррозии и требуют точности подгонки в процессе монтажа. К минусам можно отнести и большой вес устройства.

На рынке присутствуют стальные сифоны с хромированным напылением. Чаще всего их устанавливают на ванны, расположенные по центру комнаты. Элегантный внешний вид прибора дополняет дизайн.

Производители предлагают сифоны из латуни и бронзы. Это самые дорогие модели с большим сроком службы. Но по статистике самыми популярными все же являются пластиковые: невысокая цена, хорошее качество, возможность установить своими руками.

Гофрированные

Это самая простая модель, которая представляет собой гофрошланг. Из него формируют гидрозатвор, в котором будет стоять вода.

Достоинства гофрированного сифона – невысокая цена и простота установки. Минус – сложности с прочисткой, потому что внутренняя поверхность шланга все время забивается загрязнениями. К тому же к гофре сложно подключить перелив, для чего потребуется дополнительный фитинг в виде тройника.

Бутылочного типа

В конструкцию входит герметичная колба, она же бутылка, в которой собирается мусор и вода. Бутылочные модификации редко используются под ваннами из-за больших размеров. Если же сантехника стоит на высоких ножках, этот вариант отвода грязной воды – один из самых оптимальных.

Самое большое достоинство сифонов бутылочного типа – возможность очистки без демонтажа самого прибора. Достаточно открутить нижнюю крышку колбы, чтобы достать оттуда все загрязнения.

Сифоны плоского типа

Плоский сифон

Модель похожа на бутылочную, но у нее нет колбы. В конструкции установлен горизонтальный элемент с сечением в виде сплющенной трубы. Его длина составляет 10-15 см, что является достаточным для образования гидрозатвора. Здесь же собираются частички мусора.

Размеры позволяют установить сифон в ограниченном пространстве под ванной. Прочистить устройство такого типа непросто. Придется проводить частичную разборку.

Сифоны трубного типа

Разновидность также напоминает две предыдущие модификации, только вместо колбы и сплющенного элемента устанавливается изогнутая в виде подковы труба. Изгиб, наполненный водой, выполняет функции гидравлического затвора.

По размерам он меньше бутылочного сифона, но больше плоского. Чтобы его прочистить, придется также провести частичную разборку.

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

плоская отвертка;
изолента;
сифон;
ведро;
герметик;
разводной ключ;
салфетка из бумаги или ткани.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения. Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

надеть прокладку на резьбу верхнего участка конструкции;
прикрутить дно сифона;
поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

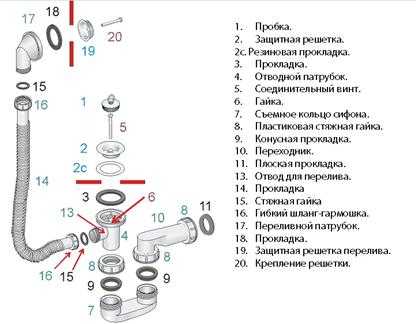

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

Все металлические резьбы должны уплотняться ФУМ-лентой;
Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;
При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Как установить и подключить сифон

Монтаж сифона для ванны специалисты рекомендуют производить по схеме:

снятие устройства, пришедшего в непригодность;
предварительная сборка нового сифона;
подключение сифона к ванной;
соединение с канализационной трубой.

Демонтаж сифона

Если по каким-либо причинам требуется замена сифона ванны, то на первом этапе необходимо произвести демонтаж старого оборудования.

Чтобы снять сифон, надо:

произвести разборку оборудования. При разборке сифона требуется подложить под устройство тряпку или небольшой тазик, так как в любой части может скопиться вода. Если соединительные элементы невозможно открутить (такое случается после длительного использования), то их можно просто сломать с помощью подсобных инструментов;

Предварительная разборка сифона перед демонтажем

отсоединение устройства от ванны. Эту процедуру рекомендуется проводить более аккуратно, так как можно повредить покрытие ванны. Воздействие на сифон, при необходимости, целесообразнее производить с внешней стороны сантехнического прибора;

Отсоединение сифона от сантехники

отключение от канализации. На этом этапе, как правило, проблем не возникает, так как соединение сифона с канализацией производится в раструб.

После демонтажа сифона требуется очистить места соединения устройства от ржавчины и других видов загрязнений .

Сборка сифона

Для корректной сборки к каждому устройству прикладывается индивидуальная схема, которой рекомендуется строго придерживаться.

Инструкция для предварительной сборки устройства

Перед тем, как собрать сифон для ванны, требуется проверить наличие всех частей устройства.

Схема, представленная на рисунке, подходит для сборки:

бутылочных, трубных и плоских сифонов;
сифонов, изготовленных из пластика и металлических сплавов;
устройств, оснащенных полуавтоматической системой слива.

Собирать гофрированный сифон предварительно не требуется, так как устройство состоит из пластичной трубы и соединительных узлов для подключения к ванной и канализации.

При сборке металлических и полуавтоматических сифонов окончательная затяжка всех элементов устройства производится после полного монтажа изделия. На стадии сборки рекомендуется слегка закрутить соединительные элементы, так как впоследствии возможно потребуется некоторая корректировка.

Монтаж устройства на ванну

Как установить сифон в ванной? Для соединения сливов от ванны и сифона применяются крепежные болты. Работа производится так:

на вводное отверстие сифона устанавливается резиновая прокладка;
сифон заводится под ванну и приставляется к отверстию слива;
внутренняя часть слива также защищается прокладкой;
на прокладку устанавливается решетка, предназначенная для предотвращения попадания в устройство и канализацию крупных частиц;

Установка сифона на слив ванны

все части соединяются болтом;
если устанавливается сифон-полуавтомат, то на сливную решетку монтируется крышка слива;
аналогичным методом собирается система перелива;
слив и переливное отверстие соединяются общим шлангом. В пластиковых сифонах для соединения применяется гофрированный шланг, а в металлических – металлический шланг. Длину гофрированного шланга, в отличие от металлического, можно изменять самостоятельно.

Соединение сливных отверстий ванны гофрошлангом

Для придания стыку большей герметичности все прокладки и область вокруг сливного отверстия рекомендуется обработать герметиком.

Дополнительная герметизация стыка слива

Соединение с канализационной трубой

Перед установкой металлических и полуавтоматических сифонов на ванну требуется проверить сопряжение всех частей устройства и канализационной трубы. Угол вхождения выводящего патрубка в канализацию должен быть минимальным, а длина соединения не менее 50 мм.

На последней стадии требуется обустроить подключение сифона ванны к канализационному входу. Выполняется данная операция так:

во входное отверстие канализационной трубы устанавливается резиновая манжета, максимально подходящая по диаметру;
гофрошланг (металлический шланг), являющийся сливом от сифона, вставляется в манжету. Использование герметика при образовании стыка не целесообразно.

Как подключить устройство к канализационной сети

После установки сифона рекомендуется проверить все соединительные места на герметичность. Для этого достаточно на 3-5 минут включить воду.

О процессе сборки и установки сифона на ванну можно посмотреть видео.

Разметка крепления

Разметка мест крепежа на стене производится следующим образом: для точного просверливания необходимых отверстий для произведения креплений нужно приложить к стене раковину, совмещая верхний уровень раковины с отмеченной линией и через крепежные отверстия, находящиеся в чаше, выполнить отметку их на стене. Выполнение действий по отметке крепежных отверстий своими руками осуществлять лучше вдвоем. Другое дело если используется раковина, тюльпан или установленная в столешницу, поставив чашу на подножку и пододвинув к стене можно спокойно произвести отметку.

Подготовка места крепления

Сверяем по уровню

Установка ванны

Перед тем, как подключить ванну к канализации, нужно её установить на пол в санитарном узле. Пошаговая инструкция, как это сделать:

Определяется нужная ширина и длина емкости. Габаритные размеры должны соответствовать размеру ванной комнаты. Можно купить ванную стандартную (длина 170, 160, 150, 140 и 120; ширина 700 и 710) и нестандартную. Первый вариант подойдет для квартир новой планировки, за исключением малогабаритных 120 и 140 – они отлично устанавливаются в хрущевке. Нестандартные же используют для обустройства ванной комнаты небольших размером или совмещенного санузла. К примеру, в небольшой комнате сложно разместить полноценную ванну и унитаз, а треугольные модели подойдут наилучшим образом;
Ванны монтируются на по при помощи специальных ножек. Эти подставки могут быть включены в комплект для монтажа приспособления или приобретаться отдельно. На нижней части ванны есть небольшие выступы, при помощи которых осуществляется крепление ножек. Подпорки надеваются на крепления и для увеличения жесткости между собой стягиваются струбциной. Конечно, многие домовладельцы ставят ванную не на ножки, а на кирпичи или другие основания, но такие способы не отличаются долговечностью и безопасностью;
Если в ванной комнате проводится ремонт, то специалисты рекомендуют закончить его до монтажа санитарных отводов;
Ванна устанавливается на ножки и переносится в нужное место. Бывает, что при измерении нужной длины допускают ошибку, и между стеной и торцом ванны остается небольшой зазор. Чтобы избежать протечек при купании и затопления, нужно на место этого зазора прикрепить к стене деревянный или гипсокартонный брусок соответствующего размера. Для этого на проблемный участок вкручивается доска. Учтите, что поверх этой фальшпанели будет устанавливаться облицовка, поэтому между ним и ближней верхней линией плитки нужно оставить зазор 5–7 мм;
После окончания монтажа фальшпанели и установки ванны, уровнем проверяется геометрическая ровность приспособления. При необходимости высота регулируется ножками.

Для обработки зазора между боковой стеной ванны и настенным покрытием комнаты, можно купить пластиковые плинтусы или уголки, или просто заделать расстояние герметиком. Если этого не сделать сразу, в процессе эксплуатации возможны различные неудобства – сырость и плесень на стенах, лужи под ванной.

Видео: Установка ванны, 2 важных момента

Как собрать ручной сифон

В продажу конструкция поступает в демонтированном виде. В набор входят: уплотнители, различной ширины трубки, отстойник.

Для начала нужно взять отстойник и на его нижнюю часть надеть самую большую плоскую прокладку. При установке уплотнителей нельзя допускать перекосов (искривлений). Затем (при помощи шланга из гофры) необходимо состыковать отстойник с выпуском. При сборке пластиковых конструкции дополнительный уплотнитель в виде ФУМ-ленты не требуется, тогда как для металлических сливов он необходим.

Далее следует найти на боковой части отстойника два отверстия различного диаметра. Данные выходы предусмотрены для бокового слива и соединения с коллектором. Пропорционально их размерам нужно подобрать конусную широкую прокладку и накидные гайки.

После этого берется штуцер, который будет подключаться к центральному сливу. На него устанавливается накидная гайка. Выбирается уплотнитель (острый его конец устанавливается к патрубку, а тупой в дальнейшем подсоединяется к отстойнику). Располагать прокладки необходимо максимально плотно, не допуская при этом их разрыва.

По завершении описанных действий в сифон вставляется патрубок, который позднее (при помощи гофры) пристраивается к канализационной сети.

После сборки слива можно приступать к его монтажу. В наборе не должно оставаться лишних частей. Все составляющие необходимо использовать по назначению. Для увеличения герметичности соединений нельзя применять несколько прокладок. Для каждого стыка используется только 1 уплотнитель.

Для предотвращения протечки желательно регулярно проверять соединения, при необходимости проводить замену.
