Как установить вентиляционную решетку в ванной комнате

Давайте посмотрим, как установить вентиляционную решетку. Вот так, довольно страшненько, выглядит стена с вентиляционным отверстием:

Часто возникает вопрос, как лучше делать крепление? Кто-то использует саморезы. Но мне этот способ не очень нравится, и вот почему. Мой сайт предназначен не только для мастеров с опытом работы, но и для новичков. А новичку будет непросто сделать отверстия в кафеле.

Ведь сначала нужно использовать специальное сверло по керамической плитке, чтобы ее просверлить, затем нужно поменять сверло на то, что по бетону или кирпичу и сверлить далее отверстие под дюбель. Поэтому первое сверление выполняется дрелью, дальнейшее – перфоратором.

Если у Вас только перфоратор, то нужно не забыть установить правильный режим: когда сверлите плитку – режим сверления, когда сверлите бетон (кирпич) – режим сверление+долбление. Нужно будет это делать очень аккуратно в 4-х местах. Если у Вас 2 вентиляционных отверстия, как у меня на картинке, то придется сверлить в 8-ми местах. Если опыта мало, рука может дрогнуть, и Вы расколите кафель.

А это будет очень обидно, ведь в этом случае придется демонтировать расколотую плитку и устанавливать новую, что поверьте сделать будет не так просто. Как же тогда ее закрепить? Очень просто – мы ее приклеим!

Давайте посмотрим на то, что мы приобрели в магазине:

Снимем упаковку:

Вентиляционная решетка с обратной стороны имеет мелкозернистую сетку. Предполагается, что при установке Вы ее оставите, и в квартиру будет меньше попадать пыли из вентиляционной шахты:

Но как показала практика, сетка имеет очень мелкое зерно, которое довольно быстро забивается грязью и пылью и блокирует, таким образом, прохождение воздуха. Поэтому, я не рекомендую ее ставить. Во всяком случае у себя я ее убрал.

Следующая особенность состоит в том, что все вентиляционные решетки имеют жалюзи, которые могут быть подвижными, что позволяет нам менять коэффициент живого сечения и регулировать движение воздушного потока, либо неподвижными, при котором мы не управляем перемещением воздуха:

Большинство жалюзийных решеток, приобретенных в строительных гипермаркетах относятся именно ко второму классу, т. е. имеющих неподвижные жалюзи, о них и пойдет речь.

Итак, давайте примеримся, как решетка у нас будет выглядеть на стене после установки. Вентиляция в ванной, а точнее тяга воздуха будет лучше, если расположение будет таким, как Вы это видите на рисунке. Воздух двигаясь снизу вверх, не будет встречать на своем пути препятствий в виде полозьев жалюзи.

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу . Здесь находятся все полезные магазины по благоустройству дома.

Однако, в этом расположении есть и существенный недостаток! Внешний вид Вашей вентиляции будет не очень презентабельным. В моем случае Вы видите за жалюзями некрасивую бетонную основу, при других вариантах за жалюзями будет видно просто темное пятно.

Если немного закрыть глаза на максимально эффективную циркуляцию воздуха, то решетку можно перевернуть. Воздух в любом случае будет проходить, но зато с точки зрения эстетики этот вариант будет куда более привлекательным, чем предыдущий:

Будет полезно: Как установить люверсы на шторы своими руками

Итак, мы примерились и теперь переходим к монтажу.

Для работы нам понадобятся: силиконовый герметик и бумажный скотч:

Силиконовый герметик наносим тонким слоем по местам, где вентиляционная решетка будет касаться стены:

Теперь приклеиваем обе решетки и закрепляем их скотчем, чтобы не съезжали:

Когда силикон схватится, можно снять бумажный скотч. Я бы посоветовал снять скотч на следующий день. Готовая работа будет выглядеть следующим образом:

Если у Вас достаточно тяжелая металлическая решетка, то в качестве клея можно использовать “жидкие гвозди”. Единственное, нужно хорошенько зафиксировать момент приклеивания – дать клею схватиться.

Как выбрать решетку для вентиляции?

При проведении ремонтных работ ответственно нужно подходить ко всему. Вентиляция в этом случае не есть исключение, так как ее правильное обустройство позволит создать благоприятный микроклимат в доме. Неотъемлемой ее частью является вентиляционная решетка. По своему устройству и функциональному назначению различные их модели практически ничем не отличаются. Поэтому критерии их правильного выбора являются универсальными.

Первым делом необходимо уяснить, где будет установлена решетка. По этому признаку такие изделия бывают:

• внешние;
• внутренние;
• переточные.

Решетки вентиляционные жалюзийные.

Первый вид монтируется за пределами дома. Наружные решетки обычно защищают проемы воздуховодов от мусора, погодных условий и грызунов. Для наружного применения рекомендуется покупать алюминиевые изделия, которые не поддаются коррозии и процессам гниения, но обладают хорошей стойкостью к механическим повреждениям. У них обязательно должны быть жалюзи, которые установлены под определенным углом.

Внутренние модели рассчитаны на меньшую нагрузку по сравнению с внешними, поэтому они изготавливаются из пластмассы или древесины. К решеткам данного вида предъявляется всего 2 требования: простота монтажа и привлекательный внешний вид. Обычно они оснащены регулируемыми жалюзи, с помощью которых можно управлять скоростью и направлением воздушного потока.

Переточные вентиляционные решетки устанавливаются в перегородки, двери и стены, то есть они осуществляют функцию воздухообмена между 2-мя помещениями, одновременно создавая звуко- и светоизоляцию. Они также оснащены жалюзи, имеющими V-образную форму.

Следующим признаком, по которому осуществляется подбор решеток, является их конструкция:

• регулируемая;
• нерегулируемая;
• инерционная.

Алюминиевая наружная вентиляционная решетка.

Регулируемые решетки обычно оборудованы подвижными жалюзи, с помощью которых имеется возможность изменять коэффициент живого сечения и осуществлять контроль поступающего воздуха.

Нерегулируемые не имеют жалюзи, поэтому они никаких регулирующих функций не исполняют.

Инерционные решетки после прекращения движения воздуха автоматически перекрывают вентиляционную шахту.

Еще одним критерием правильного выбора вентиляционных решеток является материал, из которого они конструируются. В этом случае они могут быть деревянными, алюминиевыми или пластиковыми.

Для монтажа в стену или потолок хорошо подойдут пластиковые и деревянные изделия.

Говоря о внешнем виде, стоит отметить, что решетки обычно выпускаются в светлых тонах, однако всегда присутствует возможность изменить цвет изделия с помощью краски. И тогда решетка будет выполнять не только свою основную функцию, но и являться элементом декора, который прекрасно впишется в интерьер помещения.

Вентиляционные решетки: от выбора до монтажа

Современные вентиляционные решетки обладают множеством функций. Они направляют потоки воздуха, фильтруют, защищают, а также декорируют воздуховоды. Между собой изделия отличаются размером, формой, видом рамы и лопастей, материалом.

Основные виды вентиляционных решеток, их функции

Внешний вид решетки определяется ее функционалом. В зависимости от предназначения можно установить пластиковые штамповки, дизайнерские шедевры или вентиляционные решетки, выполненные своими руками.

По назначению решетки могут быть:

• приточные (для подачи чистого воздуха);
• вытяжные (эвакуация воздуха);
• приточно-вытяжные.

По способу закрывания изделия бывают:

• стационарные (не регулируемые жалюзи);
• регулируемые решетки (с движимыми жалюзи);
• с обратным клапаном.

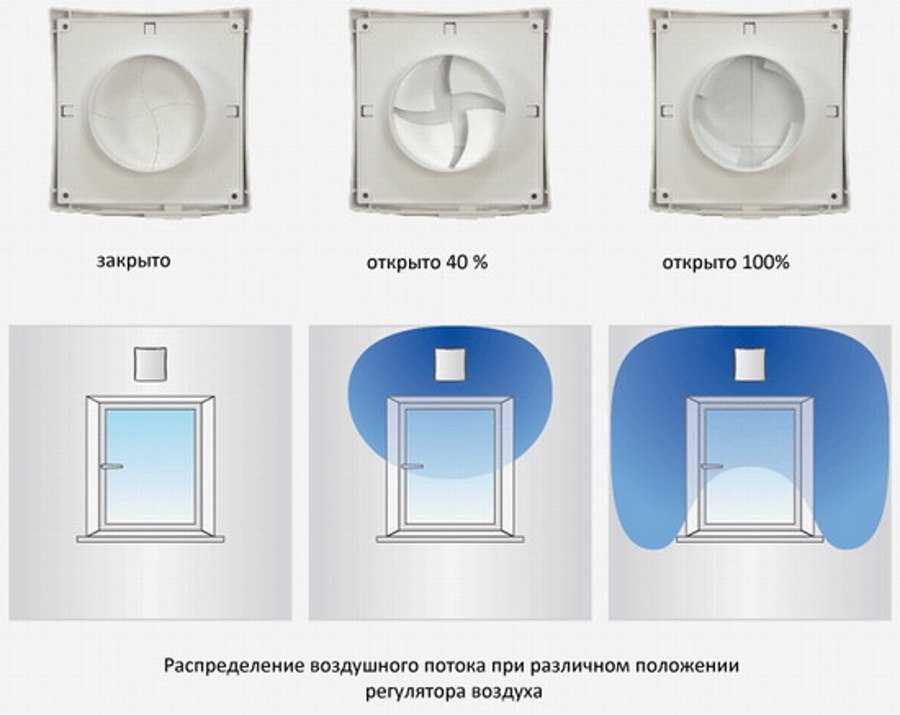

Для естественной приточной вентиляции важен контроль воздушного потока, поэтому целесообразно использование регулируемых заслонок или лопастей. При защите от мусора, поступающего извне, воздухотрассы оснащают изделиями с мелкими ячейками, ребрами или обратными клапанами.

Основные материалы вентрешеток – это:

• пластик;
• металл (алюминий, оцинковка, латунь);
• дерево;
• керамика.

Металл выдерживает практически любую агрессивную среду (давление, температуры, пары газа). Чаще всего используется в промышленности и внутренних воздуховодах гражданского назначения. Дополнительно изделия могут покрываться порошковой краской.

Пластик применяется на внутренних решетках стен санузлов, кухни и подвесных потолков. На рынке такие изделия представлены в различных формах и размерах. В гипсокартонных потолках органично смотрятся круглые или овальные формы, на межкомнатных стенах – стандартные прямоугольные или квадратные.

Решетки можно разделить в зависимости от месторасположения:

• внутренние;
• наружные;
• переточные.

Внутренние вентиляционные решетки

Внутренние решетки чаще всего встречаются в быту и не несут особых нагрузок. Поэтому они подбираются под общий дизайн помещения и выполнены из недорогого пластика или дерева.

Основная функция изделий – направлять воздушные массы приточных и вытяжных систем. Конструктивно выполнены с подвижными или стационарными – наиболее распространенными – жалюзи на жесткой раме.

Могут быть оснащены радиальными вентиляторами (например, в санузле), обратным клапаном для нераспространения запахов или антимоскитными сетками.

Самые популярные размеры вентиляционных решеток: 100х100мм, 150х150мм, 200х200мм. При устройстве каминов выбираются вентиляционные решетки размером от 400х400 мм и выше.

Наружные решетки для вентиляции

Наружные изделия призваны защищать воздуховоды от камней, листьев и прочих частиц грязи. Чаще всего выполнены из алюминия. Надежны и долговечны.

Оснащены вертикальными или горизонтальными жалюзи, которые могут регулироваться. Хорошо переносят непогоду. На рынке есть даже противоморозные модели с подогревом.

Монтируются в наружной части чердаков (с широкой рамой), цоколя (15х15, 24х24 мм,37х37мм), дверей, стен подвалов.

Минимальные габариты для подвалов, чердаков, дверей это 150х150мм.

Последующие модели идут с шагом 50 мм.

Переточные решетки

Переточные решетки под вентиляцию укомплектованы горизонтальными лопастями и ставятся для беспрепятственного воздухообмена в здании. Обычно монтируются в межкомнатных дверях и перегородках. Материалом может быть пластик, дерево.

Советы, как правильно установить решетку вентиляции в доме

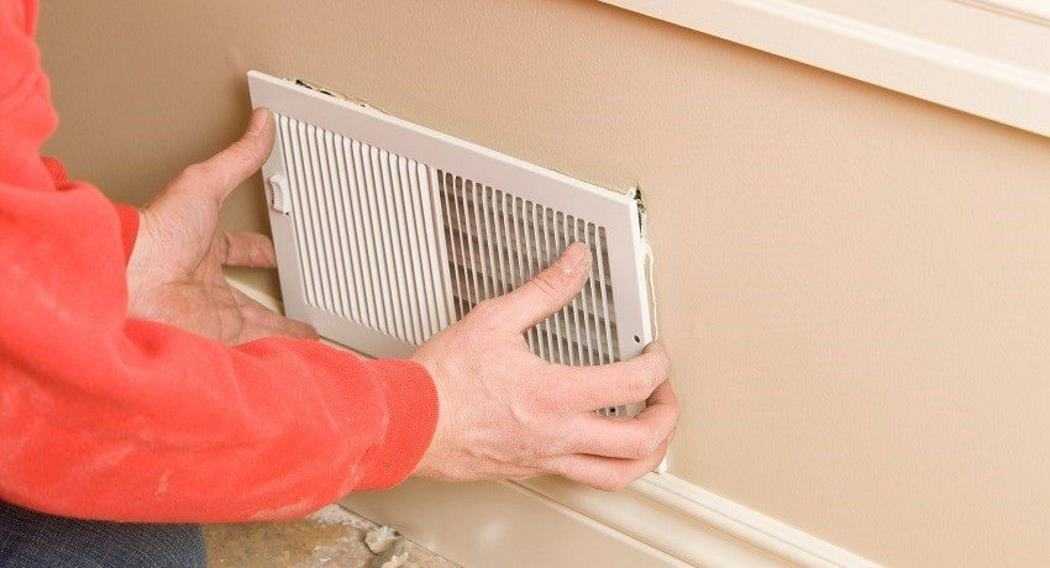

Установка изделий не представляет особой сложности и под силу любому домашнему мастеру.

Основные способы монтажа вентиляционной решетки предполагают фиксацию рамы и установку второй части изделия в пазы рамы. Отвечая на вопрос, как правильно крепить вентиляционную решетку, можно выделить несколько способов:

• крепление дюбелями рамы;
• оклейка периметра рамы силиконом, клеем и фиксация к стене или веншахте;
• монтаж на распорные пружинные механизмы.

При наружном монтаже рекомендовано фиксировать раму саморезами и обрабатывать стыки герметиком на водной основе или уплотнителем с клейкой лентой.

Внутренние решетки крепятся саморезами, реже жидкими гвоздями (на кафель).

Инструкция, как ставить вентиляционную решетку, с помощью клея, распорных элементов

Монтаж клеящими составами предполагает нанесение тонкого слоя по периметру рамы клея, выравнивание изделия и его короткое прижатие к поверхности. На влажные поверхности оклейка не производится.

Обратный клапан

Обратный клапан — нехитрое устройство, предназначенное для создания приточной вентиляции. Если его нет, но вы считаете нужным его установку, то можно самостоятельно решить проблему. Необходимо сделать его из толстой полиэтиленовой плёнки, в случае сочетания естественной и принудительной вентиляций в одном канале. При расположении воздуховодов над подвесным потолком допустим щелевидный вариант, с узенькими планочками.

Фронтонные рустеры для улучшения газообмена на чердаках, в мансардах домов частного сектора. Образцы подсказывают фантазии хозяев – от круглых, до шестнадцатигранных и ассиметричных. Покрытие порошком, либо всепогодным пластиком, под цвет крыши или фасада.

https://youtube.com/watch?v=aLK69whKS08

При методе отопления внутри полов, для выхода тепла сооружаются напольные решета. Приемлемая цена, хороший теплообмен, простота в обслуживании. Величина стенок 300х50 см. Недостатки также имеются: решетки не дают ставить мебель и допускать переохлаждение комнаты по соображениям образования конденсата.

Рашперы в цокольном этаже сельской местности двойного назначения выполняют функцию воздухообмена и защиты от проникновений мышей и насекомых. Украшаются лепниной и декоративными сетками.

Растры в подоконниках предупреждают появление сырости при высокой влажности в помещении, а следовательно плесени и грибка. При широких подоконниках, перекрывающих доступ тепла к оконной раме, возникает проблема с циркуляцией, решение которой лежит в установке оконного клапана выбранного типа и охвата, с управлением или без. Просечки могут быть любыми с длиной, соответствующей радиатору. Недостаток длины чреват образованием плесени. На свободном поле щели просекаются больше.

вещей, которые нужно знать при обустройстве вентиляционного канала

1. Шаблон из досок должен примыкать торцом к внутренней стороне. Отверстия, в которых организуются канальные сечения, следует обводить мелом. И, раз уж взялись за гуж… Во время обустройства канала проверяйте (постоянно проверяйте!) его на предмет сдвигов. При наличии сдвигов можно не рассчитывать на корректную работу вентилятора
2. Проём вентиляционного канала обычно квадратный, но вполне может быть и прямоугольным. Между проходами укладывается стенка, толщина которой равна толщине одной кирпичной кладке
3. Расположение проходов впритык позволяет подрезать раствор
4. Укладка в один ряд, расположенная возле вентканалов, нуждается в перевязке
5. Укрепить созданную вентиляционную систему можно с помощью кирпичей, уложенных поперёк прохода. Однако стоит учитывать, что это затруднит процесс чистки каналов
6. Отвод канала (в случае необходимости) следует делать так, чтобы в результате он находился на расстоянии не больше метра от самого устройства
7. Угол отвода должен быть не менее 60⁰. Отводной участок выкладывается кирпичами, отесанными под нужным углом
8. Инвентарные буйки позволят сохранить форму каналов во время перевязки вентиляционной кладки. Кроме того, так шахта не засорится, и очистить её в конце всех строительно-отделочных работ не составит труда
9. Как можно тщательнее обработайте швы швабровкой. Чем лучше вы это сделаете, тем более гладкими будут стенки, а значит, и сажа не будет задерживаться на покрытии
10. Обследование вентиляционного канала на предмет засорения можно проводить при помощи специального проверочного шара, о котором шла речь выше

Популярные разновидности

Для каждого конкретного случая решетку следует подбирать по нескольких параметрам. В квартиру или дом ее следует выбирать среди пластиковых или деревянных изделий. Также могут быть различные форм-факторы В помещениях, где есть риск возникновения обратной тяги, следует брать решетки с обязательным наличием обратного клапана.

Чтобы не запутаться во всем разнообразии выпускаемых моделей, рассмотрим их по порядку.

Все решетки можно разбить на 3 основные группы:

• Внешние (забор свежего воздуха с улицы, вывод выходных патрубков вентиляции)
• Внутренние (окончание приточных или вытяжных воздуховодов)
• Переточные (межкомнатные и дверные, камины)

Внутренние

Жалюзийная решетка — это общее название накладной решетки, имеющей ламели в виде жалюзи. Бывают как подвижные(с регулируемым направлением), так и обычные.

К этому виду относятся внутренние вытяжные и приточные вентиляционные решетки. Материал изготовления чаще пластик или дерево. Среди этих моделей очень легко выбрать декоративную решетку для вентиляции.

Решетки с жалюзи, благодаря уникальному сочетанию прочности, внешнему виду и низкой ценой изготовления получили наибольшую популярность.

Щелевые. В некоторых случая в целях сохранения дизайнерской мысли или сокрытия от посторонних глаз системы вентиляции в помещениях используют скрытый ее вид, где воздух подается или забирается посредством щелевых решеток.

Они представляют из себя вытянутый корпус и выходные отверстия в виде 1-2 щели. Такие решетки очень легко замаскировать в потолке, колонне и даже полу.

Также как и предыдущий вид, щелевая вентиляционная решетка может быть регулируемой, распределяя потоки воздуха под требуемым углом.

Декоративные вентиляционные решетки могут быть как жалюзийными, так и щелевыми. Их основное предназначение — быть частью декора и оформления дизайна. Их отличают прежде всего необычные формы, многообразие цветов и предназначение. Например, одним из ярких примеров может стать вентиляционная решетка для каминов.

Если Вы заботитесь о своем интерьере, то непременно выбирайте решетку в соответствующем стиле помещения, не забывая при этом про другие сопутствующие функции.

Изделия с обратным клапаном. Если в вашем помещении существует одна из насущных проблем с системой вентиляции — обратной тягой воздушного потока внутри помещений, то для Вас подойдет именно этот тип среди прочих решеток. Благодаря специальному устройству решетки, она минимизирует известную проблему. Рекомендуется устанавливать такой элемент в , где проблема проявляется чаще всего. Незаменимо устройство еще и на кухне, когда в одну и ту же шахту выводится мощный поток воздуха от вытяжки. Чтобы весь отработанный воздух не рванул обратно в помещение через решетку вентиляции, без обратного клапана просто не обойтись.

Напольные модели. Очень напоминает щелевую разновидность решеток. Устанавливается в полу и обеспечивает приток свежего воздуха в помещение.

Наружные

Приточные. Само название говорит за себя. Этот тип предназначен для установки в места забора свежего воздуха с улицы в помещение. Самые дорогие модели могут иметь даже подогрев в конструкции для исключения обледенения и обеспечения притока теплого воздуха в помещение.

Фронтальные. Это специальные решетки, которые отличаются повышенной износостойкостью во внешней среде, более широкой окантовкой для удобства монтажа. Применяются такие модели на чердачных помещениях с внешней стороны. На фронтонах делаются специальные отверстия, куда прикрепляются соответствующие решетки.

Шумопоглащающие акустические решетки. Изделия получили широкое распространение в частных домах, а также в многоэтажках шумных районов города. Данные модели помогут избавиться или снизить до приемлемого уровня уличные шумы, не пропуская их в помещение. Один из недостатков такой конструкции — большие габаритные размеры и посадочная глубина. Из сопутствующих положительных моментов — фильтрация всего поступающего воздуха от частиц грязи пыли.

Дверные модели. Одна из простых замен приточному клапану. Из названия становится понятные, что монтаж таких решеток производится в двери, давая возможность поступать свежему воздуху, как будто установлен приточный клапан.

Переточные

Переточные модели решеток устанавливаются в межкомнатных перегородках и дверях. Здесь могут быть разновидности декоративных, дверных внутренних элементов. Могут иметь различную форму и цвет, материал изготовления. Одна из особенностей такого вида решеток — отсутствие в конструкции клапанов, привлекательный внешний вид.

Определение количества вентиляционных решеток в помещении

Количество воздухораспределителей, которое следует установить в помещении, зависит от геометрии помещения, расхода подаваемого воздуха, типа воздухораспределителя.

Разные воздухораспределители формируют струю различного вида, которая охватывает различную площадь помещения. Грамотно подобранные воздухораспределители охватывают практически всю площадь помещения, не создавая при этом зон с повышенной скоростью воздуха.

Для помещений площадью до 30 квадратных метров обычно достаточно одной приточной и одной вытяжной решетки. Для больших помещений, соответственно, их число возрастает.

Если для данного расхода воздуха требуется слишком большая решетка, которая, вероятно, плохо впишется в дизайн помещения, следует отказаться от неё в пользу двух решеток меньшего типоразмера. С другой стороны, нет необходимости сильно мельчить. Для каждой решетки требуется прокладывать свой воздуховод, а это дополнительные расходы при закупке, монтаже и обслуживании системы.

Как показала практика, в общеобменных системах вентиляции наибольшее распространение получили квадратные диффузоры 450×450 и 600×600, круглые диффузоры диаметром от 160 до 250 миллиметров, настенные решетки размером от 300×150 до 500×200мм. Не стоит воспринимать указанные габариты как жесткие требования к унификации, но в большинстве случаев имеет смысл придерживаться именно этих типоразмеров.

Критерии выбора воздухораспределителей

При выборе решеток и диффузоров следует обращать внимание на следующие параметры:

• шум,
• дальнобойкость струи,
• тип и внешний вид решетки или диффузора.

Первый критерий — уровень шума. Истекание воздуха через решётку может сопровождаться шумом. Поскольку система вентиляции работает непрерывно, шум будет постоянно раздражать находящихся в помещении людей

Следовательно, при выборе решеток нужно обращать внимание на тот уровень шума, который будет возникать при установке данной решётки. В зоне постоянного нахождения людей не рекомендуется устанавливать решетки, уровень шума которых будет выше 30-35дБ

Второй критерий — дальнобойкость струи. Здесь многое зависит от геометрии помещения, температуры подаваемого воздуха и направления струи — вертикальная или горизонтальная. Суть сводится к тому, что струя должна успеть раскрыться, а скорость воздуха — успеть снизиться до оптимальных значений до того, как подаваемый воздух попадет в рабочую зону помещения. Напомним, что рабочей зоной называют пространство, ограниченное по высоте 2 метрами от уровня пола в помещении.

Ещё один критерий — задача, которую должен решать воздухораспределитель. В самом простом случае это подача или вытяжка воздуха. В более сложном сценарии — необходимость подачи больших объёмов воздуха или формирования воздушной завесы, например, для разделения зон в помещении. Существуют и другие задачи, которые решают воздухораспределители.

Далее, важно правильно оценить количество воздухораспределителей, которое требуется для обслуживания данного помещения. В зависимости от количества воздухораспределителей определяется расход воздуха, приходящийся на каждый из них и, соответственно, их типоразмер

Наконец, среди критериев выбора воздухораспределителей отметим дизайн и конструктив. В некоторых помещениях уместны потолочные воздухораспределители, в других — настенные. Это могут быть прямоугольные и квадратные решётки или круглые диффузоры. С узкими или широкими рамками, белого цвета, серого, бежевого или ярко красного — выбор огромен, а предлагаемый на рынке ассортимент способен удовлетворить самые изысканные запросы.

Методы установки вентиляционных решеток

В данном разделе обрисована несложная инструкция монтажа несложной конструкции накладной решетки, который возможно делать несколькими методами:

1. Крепление шурупами «впотай», пожалуй, самый несложный и доступный способ независимой установки вентрешетки. Он применим фактически на любой поверхности стен (цементной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

• Размечаем место монтажа на стене.
• В случае с цементными и кирпичными стенками нужно будет просверлить дрелью либо перфоратором отверстия под дюбели.

• Отверстия для крепления на самой решетке обрабатываются так, дабы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
• Потом прикладываем изделие и завинчиваем шурупы.

1. Крепление на клей стремительного действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

Наряду с этим методе направляться функционировать так:

• Выдавить полосу клея посредством особого приспособления-пистолета по контуру вентиляционного барьера.
• Хорошо прижать решетку к стенке.
• Зафиксировать ее в таком положении окажет помощь монтажная пена.
• На следующий сутки пену удаляют.

1. Еще один распространенный и несложный метод — крепление на распорные элементы.

Для монтажа в помещения отдавайте предпочтение экологически надёжным, нетоксичным изделиям.

Основные виды

На самом деле существует огромный выбор решеток, можно подобрать изделия на любой вкус, цвет и даже кошелек. Но, несмотря на это, все устройства имеют свои отличительные особенности, по которым их можно дифференцировать.

Первостепенный классификационный признак различия — это место и способ установки, он может быть следующим:

• наружный — этот вариант подразумевает монтаж решетки на внешней стене строения, где выходит вентиляционная труба;
• внутренний тип — чаще всего монтируется в кухне или ванной, конструкция устанавливается в проеме вытяжной шахты;
• переточный вид — такие изделия позволяют регулировать воздухообмен между смежными комнатами.

Рекомендуем ознакомиться: Разновидности и правила выбора рециркуляционной вытяжки

Что касается наружных конструкций, то они отличаются от всех остальных видов своими габаритами, высоким уровнем прочности, а также хорошей устойчивостью к резким температурным перепадам и другим внешним климатическим условиям. На них дополнительно устанавливается жесткая рама, заходящая внутрь вентиляционного отверстия. А затем ее надежно фиксируют стальными анкерами или при помощи специальных заводских распорных элементов. Именно такой способ установки считается самым надежным и долговечным.

Закрепить вентиляционную решетку внутри помещения абсолютно не сложно, это под силу сделать каждому. Эти изделия отличаются эстетичным видом, легкостью и компактностью. Для ванной комнаты желательно приобретать устройства, изготовленные из водостойкого материала, например, легкого пластика.
