Как сделать односкатную крышу из профнастила

Односкатная крыша – общее устройство

Из-за внешней простоты односкатные крыши часто недооценивают. Действительно, у неё предельно простая и незатейливая конструкция. Но прямолинейные формы задают скромный, при этом элегантный вид всему зданию. Это позволяет сделать яркие акценты и легко достичь индивидуальности в оформлении фасада.

Однако, зачастую потенциал не используется и наполовину. Ведь такую крышу хорошо запланировать под жилое помещение – вся площадь задействуется максимально эффективно. Получается просторное светлое помещение – вместо глухих фронтонов вполне возможна установка больших панорамных окон. Но на них стропила не положить, для этого нужна более надёжная опора – если не капитальные стены, то хотя бы мощный каркас. Поэтому конструктивные элементы те же, что и у всех крыш: мауэрлат, сами стропила, при этом не исключаются прогоны, лежни, а дополнительную прочность обеспечивают стойки с подкосами. Вся простота заключается в том, что у крыши всего один скат, значит – одна плоскость для разметки, выравнивания – вообще для работы.

Достоинства и недостатки односкатной крыши

При выборе конструкции крыши, следует в первую очередь оценить ее достоинства, а также учесть все недостатки. К достоинствам такого варианта следует отнести:

  • Экономичность. В данном случае, минимизируются затраты не только на строительство крыши, но и на строительство постройки в целом, так как односкатная крыша обладает минимальным весом. Поэтому нет надобности в мощном фундаменте и в толстых стенах.
  • Простота конструкции. Даже неспециалисту под силу исполнение этого варианта, как на этапе проектирования, так и на этапе строительства.
  • Имеется возможность построить мансарду с панорамным обозрением.
  • Минимальная парусность конструкции, особенно в случае действия направленных ветров. Достаточно правильно расположить постройку, в плане направления ската.
  • Так как конструкция достаточно простая, ее легко ремонтировать.
  • Конструкция позволяет использовать любой тип кровельного материала, достаточно правильно выбрать уклон.

Односкатная крыша обладает рядом недостатков, которые придется учитывать при строительстве. Крыша обладает небольшой устойчивостью при обильных снегопадах, а также выдерживает незначительные ветровые нагрузки, если они действуют с противоположной стороны уклона крыши. Кроме этого, такая крыша не обладает привлекательным видом, поэтому в основном применяется при постройках объектов хозяйственного назначения. Если грамотно подойти к решению некоторых проблем, то недостатки можно превратить в достоинства. Если предусмотреть заранее вариант, когда ветер срывает кровельный материал с крыши, то уменьшить действие силы ветра можно, если в опасном месте посадить деревья. Защитить постройку можно еще и так: построить рядом постройку, которая закроет данную постройку от ветровых нагрузок. Решить вопрос эстетичности можно, применив смекалку. Достаточно с двух сторон дома расположить постройки, уровень наклона крыш которых направлены в противоположные способы.

Проекты односкатных крыш

Вариантами проектов кровли с одним скатом могут быть:

  1. В домах с небольшим чердаком, где верхний этаж оборудован ровным потолком, есть возможность уложить качественную теплоизоляцию. Если чердак немного увеличить, то следить за состоянием крыши будет легче.
  2. В зданиях без чердачных помещений крыша будет одновременно и потолком, хотя он будет достаточно неровным в верхней части дома. В данном случае уклон перекрытия будет совпадать с углом наклона крыши.

Форма небольших по площади домов очень часто является прямоугольной. В таком случае для постройки односкатной крыши потребуется найти разницу высот противоположных стен. Данный вариант чаще выбирают для дач, где прорезают небольшие окна, а дому придают сдержанный и простой внешний вид.

А вот в больших постройках с несколькими этажами чаще всего делают ломаную крышу, дополнительно добавив чердак или гараж. Если предусмотрено чердачное помещение, потолок внутри комнат будет прямым. А если чердака нет, он будет совпадать по форме с кровлей. Оригинально выглядят строения, в которых совмещено несколько видов кровельных материалов.

Преимущества и недостатки односкатной крыши

Как и для любого другого типа кровельной конструкции, перед монтажом односкатной крыши необходимо изучить особенности ее эксплуатации, а также положительные и негативные стороны именно такого выбора. К преимуществам данной конструкции можно отнести следующие моменты:

  • возможность использовать любой кровельный материал. Это обусловлено тем, что значение угла наклона односкатной крыши может быть минимальным, то есть она может быть полностью плоской;
  • меньшая парусность из-за наличия одного ската, а не двух. Такой тип конструкции можно использовать даже в очень ветреной местности;
  • простота монтажа и эксплуатации. Односкатную кровлю достаточно легко можно построить своими руками;

Инструменты и расходники

При строительстве односкатной крыши вам понадобятся:

  • дерево для балок, опор и стропильных ног размером 7-15×20 см;
  • бруски сечением 5 см или доска 4 см;
  • обрезные доски 2,5-3 см толщины – ими зашивают торцы;
  • кровельный материал;
  • саморезы для крепления кровли;
  • гвозди разной длины;
  • ножовка;
  • бензопила;
  • нож;
  • топор;
  • молоток;
  • степлер;
  • шуруповерт.

Количество бруса стропильных ног будет зависеть от расстояния между ними, а также результирующей массы кровли. Как правило, стропила монтируются с шагом в 60-100 см. Расход материала для обрешетки будет зависеть от типа кровли, а также площади поверхности крыши.

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

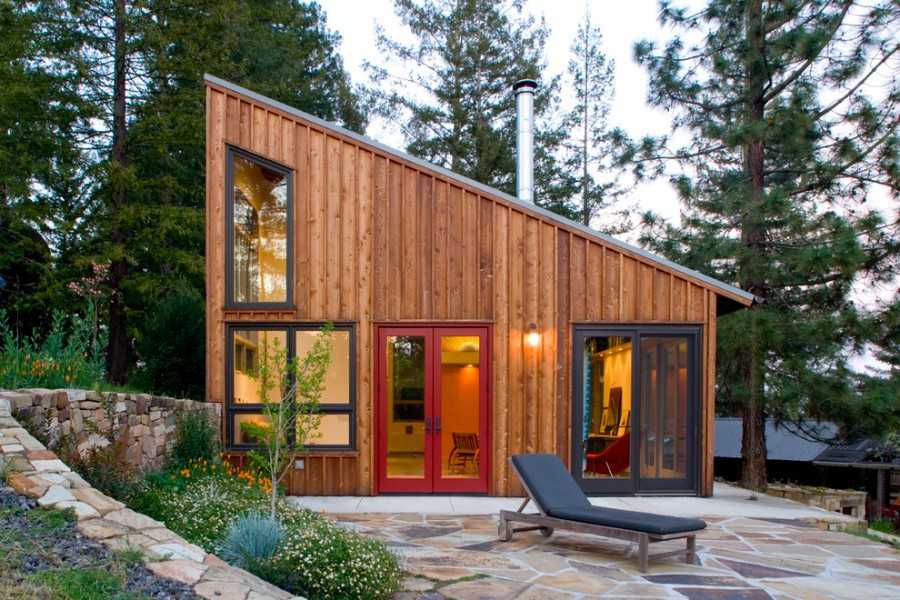

Односкатная крыша, фото:

У вас должны быть:

  • деревянный брус сечением 100×150 мм;
  • укладочные доски (толщина минимум 5 см);
  • стропильные гвозди;
  • теплоизоляционные материалы;
  • гидроизоляционные материалы;
  • строительный скотч;
  • инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

  • Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
  • На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
  • При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
  • Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
  • Укладка кровельного материала согласно его индивидуальным особенностям.

Расчет стропильной системы

Для выбора параметров бруса для стропил и материала обрешетки следует учитывать значение максимальной нагрузки на каждую стропильную ногу. Суммарная нагрузка на поверхность кровли является суммой давления ветра, веса снега и всех материалов.

Вычисляем распределенную нагрузку на один погонный метр стропы по формуле Q=A*V, где: Q — искомая величина, А — расстояние между стропильными брусьями, V — удельная нагрузка на один квадрат площади крыши.

Брус выбираем в соответствии с таблицей типовых размеров сечения:

Если ширину сечения бруса выбрать произвольно, то высота сечения должна укладываться в промежуток, заданный такими формулами:

Проверяем, чтобы изгиб ноги не превышал такой величины: D<L/200, где: D — проверяемое значение, L- длина стропила в см. Если неравенство не соблюдается — выбираем большую ширину сечения бруса и пересчитываем еще раз.

Наклон односкатной крыши: делаем расчет для кровельного материала ↑

Как самому сделать односкатную крышу под обязательным уклоном? Первое, что нужно сделать при ее постройке – определиться с этим параметром. Угол наклона односкатной крыши зависит от нескольких параметров и в первую очередь от климата, характерного для конкретной местности и кровельного материала.

Для местности, отличающейся обильным количеством осадков, крутизна ската может доходить до 60°, но не может быть меньше 10°, даже для условий сухого юга.

Очевидно, что при перекрытии одинаковых площадей на крутой уклон уйдет больше материала, чем для малый.


Свои коррективы в угол односкатной крыши вносит также и кровельный материал, например, для:

  • металлочерепицы – начиная от 30° уклона;
  • волнистых асбоцементных листов (шифера) – до 35°;
  • плоских – до 40°;
  • профнастила – от 8° (оптимальный угол – 20°);
  • фальцевой – 18 -35° и т.д.

Минимальные допустимые значения, в частности, определяет специфика узлов стыковки.

Расчет односкатной крыши проводят комплексно с учетом этих обоих факторов – климатического и материала изготовления. кровли. К примеру, если установка односкатной крыши ведется в зоне, для которой характерны большие снеговые нагрузки, а верх планируется уложить из профнастила, то при более пологой форме она может просто не выдержать нагрузки, следовательно, крутизну крыши нужно увеличивать.

Односкатные крыши довольно часто пологие: в основном величина уклона варьируется в пределах 5º -15º, что в процентном выражении составляет 5% – 25%.

покатая односкатная крыша к дому своими руками чертежи и фото

Как правило, для большинства местностей средних широт, находящихся в умеренном климатическом поясе оптимальным считается наклон, начиная с 20°. С ростом широты угол увеличивается и достигает на севере 45° (как вы сами понимаете, причиной тому является обилие снега).

Рассчитав угол наклона, фасадную стену подымают относительно задней на необходимую высоту, чтобы получить требуемый угол. Непосредственно расчеты величины подъема фасадной стены и длины стропильной ноги проводят при помощи математических формул. Значения тригонометрических функций определяют из специальных таблиц.

К величине длины стропильной ноги необходимо добавить длины свесов (порядка 50 см на каждый, задний и передний. Они будут защищать строение от негативного воздействия природных явлений.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

  • Брус — шаг составляет от 1,5 до 2 метров;
  • Одинарная доска — от 0,6 до 1,3 м;
  • Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки. В последнюю очередь устанавливают кровельный материал

Технология его укладки может быть разной в зависимости от вида материала

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.

Проведение строительных работ

Если крыша частного дома и крыша пристройки не объединяются между собой, то нужно, чтобы крыша основной постройки выступала над пристройкой, хотя бы на 5 сантиметров. Также нужно продумать, каким образом пристройка будет привязываться к стене дома, иначе на стыке постоянно будет влага.

Стропила должны опираться на наружную стену. Для этого с помощью строительного уровня на стене горизонтально устанавливают мауэрлат (самый толстый брус, несущий). Чем больше угол наклона ската и чем тяжелее кровельное покрытие, тем больше сечение мауэрлата.

Основной брус должен надежно крепиться к стене, после чего на него крепят концы стропил в местах, где предусмотрен стык основного здания и пристройки. Шаг стропил должен составлять около 60-80 сантиметров, но не больше 1 метра. Укладывая стропила нужно контролировать их угол наклона, он должен быть идентичным, иначе пойдет перекос, и крыша быстро рухнет.

Как только стропильная система была собрана, можно переходить к гидроизоляции, которую устанавливают внахлест, а стыки проклеивают специальной двухсторонней лентой. Сам утеплитель крепят к стропилам скобами с помощью степлера. Чтобы вода и талые снежные массы не попадали в пространство между постройками нужно герметизировать и изолировать стык. Оптимальный вариант – вывод верхней полосы рубероида на крышу и его термальная обработка, разогретый рубероид клеят к стене дома.

Над гидроизоляцией устанавливают обрешетку из дерева, для этого используются брусья, сечение которых около 50*50 миллиметров. Устанавливать брусья нужно поперек стропил, шаг стропил зависит от кровельного покрытия. Финальным этапом станет монтаж кровельного материала, укладывать его нужно с нижнего ряда вверх, крепление проводится в зависимости от типа материала и присущей ему технологии

Важно, чтобы кровля не имела щелей, а все торцевые части зашивают деревянными досками

Проекты домов с односкатной крышей

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

  • При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
  • Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

  • При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
  • Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов

К примеру можно воспользоваться данными из приведенной ниже таблицы

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала Рекомендуемый угол наклона в градусах
Металлочерепица 30
Рулонные настилы (рубероид) Не более 5
Профнастил 8 и более
Шиферный лист 20-30

Совет Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Отличие плоской кровли и односкатной крыши

 Односкатную крышу, часто путают  с таким понятием как плоская кровля. Единственным сходством этих двух способов устройства крыши, является наличие только одной защитной плоскости верхней части коробки дома.   По конструктивным и техническими особенностям, оюа способа кардинально отличаются.

Для односкатной крыши собирается каркас и она обязательно имеет угол наклонна и чердачное пространство, что повышает ее функциональность при выпадении осадков и распределении ветровой нагрузки, о которых мы поговорим ниже в статье. Плоская же кровля, устраивается непосредственно на плиту (поверхность)  перекрытия и не предполагает наличие каркаса, специального угла наклона и чердачного помещения не имеет, расположена горизонтально, то есть параллельно основанию дома. По сути, плоская кровля – это хорошо утепленная и хорошо гидроизолированная стена, находящаяся в горизонтальном положении, основной функцией которой, является гидроизоляция верхней части дома.

плоская кровля

плоская кровля монтируется прямо на плиту перекрытия

односкатная крыша имеет каркас, который собирается на перекрытие, с дальнейшим монтажом кровельных материалов и устраивается под углом

Плоская крыша для гаража — дешево и сердито или опасно и ненадежно?

Плоская крыша долгие годы была самой распространенной, до сих пор именно такие крыши защищают автомобили в большинстве гаражных кооперативов. Обычно для них используют кровельное покрытие из рулонных материалов. Это может быть рубероид, гидроизол или одно из современных битумо-полимерных рулонных покрытий.

Перед началом работ по укладке кровельного покрытия готовят основание для него. Обычно им служит железобетонная плита перекрытия. На ней с помощью цементной стяжки выполняют разуклонку для отвода воды к водостокам. После высыхания, поверхность тщательно очищают и укладывают на нее кровельное покрытие.

Укладка кровельного покрытия на плоской крыше гаража

Но практически единственным достоинством такой кровли является ее простота и низкая стоимость. Мягкая кровля пожароопасная, имеет срок службы не более 15 лет, ее постоянно нужно чистить, поскольку даже опавшие с деревьев листья могут стать причиной засорения водостоков.

При этом на крыше скапливается вода, что приводит к постепенному разрушению покрытия в местах примыкания и протеканию кровли.

Поэтому автолюбители все чаще при выборе надежного и эффективного кровельного покрытия останавливаются на профлисте. Многие владельцы гаражей, при необходимости замены пришедшего в негодность битумного покрытия, осуществляют ремонт крыши гаража, профнастилом.
