Установка канализационного насоса своими руками в квартире и частном доме

Устройство и назначение

Насос с измельчителем — поверхностная канализационная насосная установка, позволяющая организовать отвод стоков там, где сделать это при помощи самотечной системы нет возможности. Это небольшая пластиковая емкость с мощным встроенным насосом, который перекачивает стоки в канализацию. Перемещение стоков может быть как по вертикали, так и по горизонтали. Есть установки с измельчителем, которые могут подключаться к унитазам, есть без измельчителя — для «серых» стоков от раковин, душа, биде и т.д.

Канализационный насос для унитаза и другой сантехники имеет небольшие размеры

Область применения

Применяется канализационный насос в тех случаях, когда невозможно сделать самотечную канализационную систему. В большинстве случаев когда сантехнический прибор, стиральная или посудомоечная машинка установлены ниже входа в канализацию. Для этого и придуманы насосы принудительной канализации. Это решение позволяет переносить санузлы и технические помещения в подвальные или полуподвальные помещения.

Подключать санитарные насосы можно в ванной, туалете, кухне, прачечной. В любом помещении, где требуется слив воды, а канализационный сток находится далеко

Еще насос с измельчителем ставится если санузел решено сделать после окончания ремонта и канализация к месту предполагаемой установки сантехники не подведена. В этом случае устанавливаемая техника подключается к компактному канализационному насосу, а он подключается к канализации. В чем отличие? В следующем:

• диаметр отводных труб для канализационного насос намного меньше, чем для самотечной системы (28-40 мм);
• стоки могут подниматься вверх на высоту до 9 метров;
• горизонтальное отведение сточных вод возможно до 100 метров (требует наличия минимального уклона 1-4%).

Все это позволяет с минимальными затратами организовать подключение к существующей канализации практически в любом месте.

Устройство и принцип работы

Состоит канализационный насос из накопительной пластиковой емкости и насоса. Некоторые модели, которые могут подключаться к унитазу, имеют измельчитель. Уровень заполнения контролируется датчиком. Когда он срабатывает, включается измельчитель и насос, стоки выкачиваются в канализационную систему. Отключение контролирует второй датчик — он отключает питание, когда уровень стоков падает ниже определенной отметки. Это — упрощенный алгоритм действия напорной канализации.

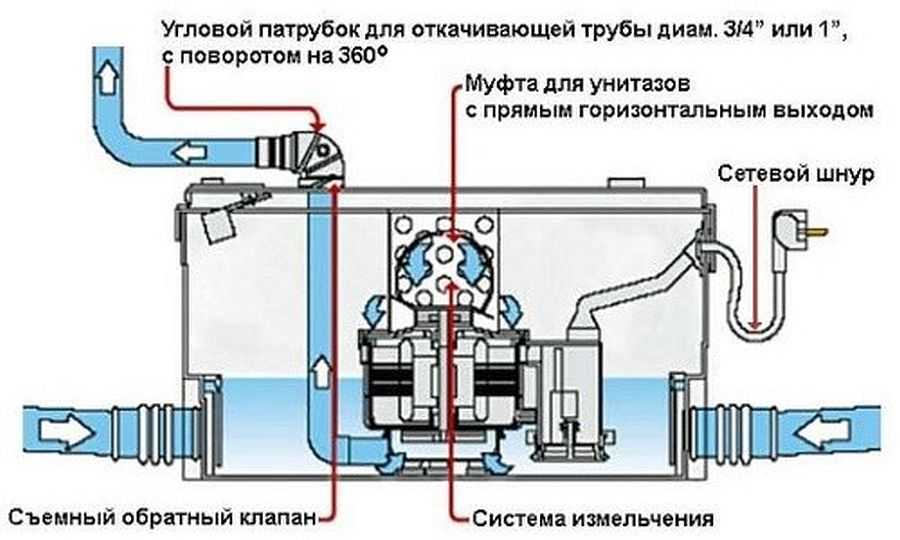

Канализационный насос с измельчителем: устройство

Есть канализационные насосные станции рассчитанные на подключение устройств разного типа и количества. Самый простой предназначен для подключения одного или двух устройств, самый производительный — имеет три дополнительных патрубка (и один основной). Соответственно, в емкости есть одно или несколько входных отверстий (зависит от модели) и одно выходное отверстие. Ко входным отверстиям подключаются трубы, идущие от сантехники, а выход подключается к канализации.

Для откачки высокотемпературных стоков от стиральных и посудомоечных машин, ванных есть специальные модели, выполненные из термостойких материалов. Обычный канализационный насос с такой нагрузкой не справляется. Потому для подключения такого оборудования нужно искать определенные модели.

Фото автоматического насоса для слива воды

Copyright МосТехноСервис, тел.: 8 (495) 580-14-38

Официальный дилер GRUDFOS Sololift

При обустройстве современной ванной комнаты владельцы часто сталкиваются с проблемой организации канализации. На это может быть ряд причин: отсутствующая или расположенная далеко канализация, сантехника, находящаяся ниже стояка и т.д. В таких ситуациях перепланировка не всегда оптимальное решение, поэтому владельцам производители предлагают установить сантехнический насос для ванной. Данный агрегат служит для принудительного отведения сточных вод в септик или канализационный стояк.

Насос для унитаза

Домашний канализационный насос для туалета представляет собой коробку, размеры которой соответствуют размерам смывного бачка с измельчителем для попадающего в унитаз мусора.

Цвет корпуса подбирается под цвет унитаза. Когда производится слив, устройство, наполненное водой, начинает измельчать туалетную бумагу и прочие отходы с помощью лопастей. Но, с крупным мусором, например, средствами личной гигиены, оно справиться не может.

Такое устройство способно перекачивать сточные воды, температура которых находится в пределах от +35 до +50 градусов Цельсия. Многие модели имеют дополнительные отверстия для подключения душа или биде.

По указанной причине, температура воды играет важную роль при выборе устройства. Превышение данных значений может привести к выходу устройства из строя. Некоторые модели оснащены реле, которое отключает прибор через полчаса после перекачки горячей воды.

Помимо таких фекальных насосов, существуют также установки скрытого монтажа с измельчителями, которые используются в настенных унитазах. Они отличаются небольшими размерами, что позволяет спрятать их за гипсокартонной перегородкой.

Существуют модели, сочетающие в себе и унитаз, и насос. В подобных конструкция отсутствует сливной бачок. Его подключение осуществляется непосредственно к водопроводу и занимает мало места.

Установка канализационного насоса на унитаз

Существуют общие правила установки для большинства таких насосов.

Всегда следует ознакомиться и с инструкцией, прилагаемой к изделию. Итак, давайте начнем:

Насосный агрегат должен быть жестко закреплен на поверхности пола.
Канализационный насос необходимо подключить непосредственно к унитазу. Если необходимо установить унитаз с помощью патрубка, то его максимальная длина обычно указывается в инструкции. Для насосов Grundfos, например, это расстояние не должно превышать 150 мм.
Горизонтальные участки напорной канализации должны иметь уклон в сторону канализационного стояка. Величина уклона может отличаться у разных производителей и следует свериться с инструкцией по эксплуатации.
Для поворотных участков напорных труб лучше использовать отводы под углом 45º. Это снизит риск засорения напорной секции.
Правильный диаметр напорной канализации следует выбирать исходя из количества подключенных «источников», т.е. если к насосу помимо унитаза подключены душевая кабина и умывальник, то для напорной канализации следует использовать трубу большего диаметра. Таблицы размеров труб включены в руководство по эксплуатации насоса

Также следует обратить внимание на максимальную мощность насосной установки, так как она должна успеть откачать все стоки. В противном случае возрастает риск поломки.
Если у вас вертикальная линия отвода, она ДОЛЖНА находиться выше по течению

Высота стояка зависит от расстояния до стояка общей канализации и диаметра напорной канализации.
Производители не допускают установку канализационных насосов в яме рядом с туалетом. Причина этого не была мне четко объяснена. Однако, чтобы сохранить гарантию, я рекомендую следовать этому пункту.

Особенности отводящего трубопровода

Компактные санитарные насосы для туалетов способны перекачивать сточные воды не только горизонтально, но и вертикально. Для вертикальных участков трубы стоит предусмотреть дренаж — если потребуется прочистить засор в ней, лучше, если сточные воды будут отводиться в определенное место, а не хаотично выливаться во время работы.

Высота вертикального участка отводящей трубы определяется с учетом минимального уклона горизонтальной части. У каждого производителя (иногда у каждой модели) свой минимальный уклон, но в большинстве случаев он составляет 1-4% (1-4 см на 1 метр).

Необходимо соблюдать осторожность. В описании канализационных насосов указывается максимальная высота подъема сточных вод и максимальное расстояние их горизонтального перемещения

Например: 8 м вверх и 80 м по горизонтали. Однако это не означает, что, подняв трубу на 4 метра вверх, можно транспортировать жидкости еще на 80 метров по горизонтали. В этом случае — после четырехметрового подъема — длина горизонтального участка составит не более 40 метров. Причина: подъем на 1 метр вверх «отнимает» около 10 метров горизонтальной транспортировки

Это важно и стоит запомнить

Основные технические параметры STP-250:

• мощность электродвигателя — 250 Вт;
• производительность, номинал./ макс. — /80 л/мин;
• наличие измельчителя — нет;
• расстояние подъема/сброса – по вертикали до 5 м, по горизонтали до 50 м;
• количество входных патрубков и их диаметр – 2 (два патрубка ⌀40 мм, для душа или раковины);
• диаметр выходного (сливного) патрубка — ⌀ 23, 28, 32 мм;
• диапазон температуры сточных вод — от +2°С до +50°С;
• напряжение питания – 220 В / 50 Гц;
• сила тока – 1,1 А;
• реле тепловой защиты – 135°С
• габариты (ШxГxВ) — 348 x 172 x 158 мм;
• вес – 6 кг;

В комплект поставки душевого насоса Jemix STP-250 входит – насос в картонной коробке, обратный клапан, комплект заглушек, хомуты, инструкция.

Схема подсоединения патрубков к канализационному насосу STP-250

1. Входной патрубок Ø 40 мм. (душевая кабина, раковина); 2. Входной патрубок Ø 40 мм. (душевая кабина, раковина); 3. Выходной патрубок Ø 23/28/32 мм. (в канализацию); 4. Уплотнительное кольцо; 5. Заглушка входа; 6. Гайка пластиковая.

Сточные воды из раковины и душа попадают в корпус насоса через входные патрубки 1 и 2, пока не достигнут определенного уровня, при котором воздушный включатель включает электродвигатель, который выбрасывает их через выходной патрубок 3. Насос оснащен термозащитой электродвигателя которая отключает электродвигатель в случае перегрева (засор, заклинивание, и т.п.). Термозащита автоматически включает электродвигатель после его полного остывания (через 30-60 мин).

Санитарный насос JEMIX STP-250 предназначен для бытового (индивидуального) использования (в квартирах, частных домах). Применение его для промышленного (коммерческого) использования категорически не рекомендуется производителем.

Размеры насоса Jemix STP-250

Особенности эксплуатации санитарного насоса Джемикс СТП-250

Запрещается использовать полипропиленовые трубы для подключения к насосу, используйте только канализационные трубы (ПВХ).

Запрещается производить слив воды в насос при отсутствии напряжения в электрической сети или вынутой штепсельной вилке из розетки.

Сливать в насос воду с песком, грязью, камнями, волосами, длинными волокнистыми включениями, тампонами, гигиеническими прокладками и т.д.

Слив пищевых отходов с большим количеством жира, значительно уменьшает срок службы насоса.

Насос “JEMIX” предназначен для работы от электрической сети с напряжением в 220-230В и частотой 50Гц.

Электрическая сеть должна быть рассчитана на силу тока не менее 16 А.

В цепи электропитания насоса должно быть установлено Устройство Защитного Отключения (УЗО) на 30 мА.

Монтаж и запуск насоса STP-250:

Рядом с место установки насоса должна быть расположена розетка электрической сети, для подключения насоса;

Установите насос на выбранное место и выньте заглушки из патрубков на насосе к которым будут присоединяться трубы раковины или душевой кабины;

Присоедините трубы к входным патрубкам на насосе, вставьте уплотнительные кольца и закрутите пластиковые гайки. Горизонтальная магистраль слива должна иметь уклон не менее 1 градуса или 1 сантиметра на 1 метр магистрали;

Установите обратный клапан на выходной магистрали (к канализации), как можно ближе к насосу. Верхнюю часть корпуса обратного клапана можно обрезать до подходящего вам диаметра (23/28/32 мм);

Включите штепсельную вилку в розетку электрической сети;

После попадания воды в насос, он в автоматическом режиме выбросит воду в канализацию;

Убедитесь что насос работает нормально. В случаях: изменения шума, появления постороннего запаха, дыма, стука, выключите насос и обратитесь в сертифицированный сервисный центр;

В случае перегрева электродвигателя насоса, сработает тепловая защита, насос выключится. В этом случае отключите насос от источника электрического тока. Выясните и устраните причину перегрева электродвигателя или обратитесь в сертифицированный сервисный центр;

Во время эксплуатации насос не требует дополнительного обслуживания.

Канализационный кухонный насос: тонкости монтажа

В каких случаях необходим насос

В квартире дренажная система устроена таким образом, что сточные воды самотеком стекают в канализацию. На кухне со стоком часто возникают проблемы. Это связано с высокой концентрацией жира и остатков пищи в жидкости. Проблемы возникают и тогда, когда приходится перепланировать кухню. Не всегда возможно расположить раковину, посудомоечную и стиральную машины на достаточном расстоянии от стока.

Использование дренажного насоса помогает решить следующие проблемы на кухне:

1. Переместить раковину в любое место квартиры, организовать временную кухню, подключить к сливу несколько приборов одновременно.
2. Разместить приборы, требующие дренажной системы, ниже уровня обычного стока в квартире (например, в подвале).
3. Устранить проблему засорения стоков. Некоторые модели способны измельчать органический мусор, попадающий в слив раковины.

Устройство и принцип работы

Сливной насос представляет собой пластиковый бак, по внешнему виду похожий на бачок унитаза. В корпусе имеются резьбовые отверстия для подключения труб от приборов. Двигатель, измельчители и устройство автоматического запуска встроены в корпус.

Для предотвращения неприятных запахов корпус канализационного насоса герметично закрыт, имеет фильтр с активированным углем и воздушный обратный клапан.

Принципы работы канализационного насоса следующие:

• вода из раковины или других приборов поступает в резервуар насоса;
• когда бак заполняется, автоматическое устройство (поплавковый выключатель) запускает двигатель и ножи измельчителя (если они есть);
• мотор проталкивает воду с измельченными остатками через фильтр и под высоким давлением подает ее в слив;
• после опорожнения резервуара насос готов к откачиванию воду.

Конструктивные особенности и возможности

Для обеспечения надежной системы дренажа, частью которой является санитарный насос, сливной патрубок оснащается обратным клапаном. Это предотвращает возвращение потока отработанных жидких стоков обратно.

Устройство оснащается поплавковой системой управления насосом, который запускается, когда уровень сточных вод достигают заданного уровня. Кроме того, перекачиваемые сточные воды могут быть измельчены.

Периодичность срабатывания насоса позволяет избежать работы «в холостую» и снизить потребление энергии.

Приобретение санитарных насосов с допустимой температурой сточных вод до 90°C будет выгодно для столовых, предприятий общественного питания и пабов.

Монтаж – практические советы

Установку и подключение насоса для санитарной канализации на кухне в квартире стоит доверить профессионалу. Но при наличии базовых знаний о сантехнике и некоторых хитростей, такую работу можно выполнить и самостоятельно.

1. Напорный насос устанавливается в любом удобном месте (шкафы под раковиной, ниши, открытые пространства). Вода течет самотеком от прибора к насосу, поэтому отводные трубы должны располагаться вертикально или под наклоном.
2. Не допускается подключение нескольких насосов в общую сеть. Каждый из них должен иметь собственный выход в канализацию.
3. Длинные участки нагнетательной трубы, расположенные ниже уровня насоса, должны быть оснащены вентиляционным клапаном для завоздушивания труб.
4. Питание к насосу должно быть подключено отдельным кабелем. Если модель канализационного насоса оснащена собственными шнуром и вилкой, необходимо также установить розетку от УЗО.

Порядок подключения насоса к раковине

1. Отсоедините сливную трубу от раковины.
2. Прикрепите монтажный кронштейн из комплекта насоса к раковине с помощью резиновой прокладки.
3. Подсоедините слив из раковины к корпусу насоса с помощью полипропиленовых труб.
4. Подключите корпус насоса к центральной канализации с помощью пластиковых труб.
5. Подключите насос к источнику питания.

Канализационный насос на кухне в квартире является необходимостью для ряда случаев. Правильно подобранный насос способен удовлетворить все предъявляемые к нему требования и может значительно расширить возможности при планировке интерьера.

Преимущества и недостатки насосов для душа

Рынок насыщен множеством моделей насосов для душа. Прежде чем осуществить покупку, стоит разобраться в достоинствах и недостатках тех или иных видов механизмов.

Погружной насос

Такой тип насосов для душа на дачу с наличием на территории колодца является идеальным вариантом, за счет простоты эксплуатирования. Для начала работы, аппарат, закрепленный прочной влагоустойчивой веревкой, погружается в воду. После погружения и фиксации его включают и пользуются. Преимущество-быстрая установка и демонтаж конструкции, высокие антикоррозийные свойства и низкие показатели шума. Недостаток-подходит только для летнего использования.

Поверхностный аппарат

Этот тип агрегатов отличается мощностью, достаточной для водоснабжения частного дома. Подходит для участков с колодцами. Набирает воду с глубины семь метров. Недостаток аппарата – его высокая стоимость и шумность. Преимуществом является то, что с помощью этого типа устройств быстро накачивают воду в резервуар.

Скважинный агрегат

Этот тип механизмов подходит для подачи питьевой воды. Это наиболее дорогостоящая система обеспечения водой. Достоинством является высокий напор, обеспечивающий комфортное использование.

Выбрав подходящий тип аппарата, стоит подобрать производительность и напор. Производительность говорит о количестве перекачиваемой воды в единицу времени. Если агрегат накачивает воду только для душа, тогда за один цикл достаточно будет нагнетать до двух литров. Показатель производительности аппаратов для душа 1,3 метров кубических в час. Для водоснабжения жилища этой производительности будет не достаточно.

Схема установки скважинного насоса

В зависимости от глубины скважины и высоты, на которой расположен душ, подбирают модель с необходимым напором. Для подбора модели просчитывают высоту напора таким образом: глубину скважины и высоты расположения бака суммируют, к сумме прибавляют цифру шесть и умножают на 1,5(коэффициент потери). Проделав подсчет, получают подходящий напор агрегата.

Насос для душевой кабины и его установка

В первую очередь, перед установкой, следует приготовить все необходимое. Для этого понадобиться:специальный крепежный трос, кабель, муфта, труба и скоба.

• электронасос крепиться к трубе с помощью муфты;
• электрокабельс помощью скоб крепится к трубе;
• используя трос для страховки, аппарат опускается в скважину;
• для безопасного использования проводится изоляция и заземление;
• запускается устройство для холостого хода;
• после проверки аппарат полностью запускается.

Самодельный насос для душа

Насос можно купить готовый или изготовить его самостоятельно. Конечно, самостоятельно изготовить сложную конструкцию практически невозможно. Но самый простой ножной насос достаточно легко сделать. Для изготовления дачного душа с насосом ножного типа понадобится:

Самодельный солнечный насос для душа

• насос для автомобиля ножного типа;
• емкость с крышкой(герметично закрывающейся);
• два отрезка гибкого резинового шланга;
• две трубки разных диаметров;
• клапан;
• лейка для душа.

В крышке от емкости проделывается два отверстия. Отверстия должны быть разных диаметров. Диаметр меньшего отверстия составляет двенадцать миллиметров,большего-двадцать.Трубка, которая вставляется в большее отверстие, должна быть погружена до самого дна. Резиновые шланги одеваются на трубки с наружной стороны. К шлангу большего размера крепится лейка. К меньшему подсоединяется ножная помпа. Такой переносной душевой насос для дачи легко изготавливается. Использовать можно даже в саду. Садовый насос можно держать самостоятельно или же прикрепить зонтик к ветке дерева.

Для усовершенствования конструкции, лейку заменяют на зонтик с краном. При закрытии крана будет происходить нагнетание давления. После открытия, вода будет течь некоторое время стабильной струей.

При правильном выборе устройства и его установки, душ для дачи прослужит долго. А жильцы будут обеспечены комфортными условиями.

Особенности монтажа и подключения

Монтаж сифона

Сифоны продают стандартных размеров, между марками нет особой разницы. Важным критерием при установке слива в душевых должно быть соответствие высоты поддона с уровнем канализационного отвода.

Если устанавливают водоотвод ниже уровня канализации – используют насос. С его помощью можно вывести стоки из душа на высоту 1.5-2 метра.

Замена сифона происходит в таком порядке:

1. В отверстие слива вставляют патрубок.
2. На патрубок прикладывают решетку вместе с резиновой прокладкой.
3. Соединяют их туго, чтобы избежать протечки воды.
4. Под наклоном крепят к патрубку сливной шланг или трубу при помощи резьбы.
5. Трубу крепят муфтой к канализации.

После монтажа под большим напором открывают воду и проверяют – нет ли протечки. При появлении подтеков из системы, придется вновь разобрать слив и устранить проблему.

При засорении сифона, гнущимся тонким предметом прочищают засор

Делают это осторожно, круговыми движениями, постепенно погружая предмет в трубу

Дополнительно можно воспользоваться вантузом. Если попытки механической чистки были неудачны, заливают водоотвод химическим средством с содержанием едкого натра.

В каких случаях необходима помпа для ванной комнаты

Насос для ванной комнаты обязательно потребуется вам, если:

• расположение канализационного стояка в квартире не кажется удобным, но затевать перепланировку вы не хотите;
• вы желаете оборудовать подвальное или иное помещение частного дома дополнительным санузлом или разместить на его площади стиральную (посудомоечную) машину.

Самый простой насос для ванны SFA превосходно справляется с задачами принудительного водоотведения, снимая с хозяев жилых помещений обязанность по решению не слишком приятных бытовых задач.

Посудите сами: единожды установив сливную помпу в ванную комнату, вы забудете о том, куда девать использованную воду и как вывести её за пределы дома.

Канализационная насосная система в ванную, кухню или туалет — невидимый помощник в вашем доме

По-другому насос для слива воды из ванны называют «невидимым помощником» из-за его скромных размеров и практически бесшумной работы (актуально и для устройств с измельчителями). Несмотря на тот факт, что канализационный насос для ванны работает от электричества, он абсолютно безопасен для пользователей. Сливная помпа для ванны СФА отводит стоки, образуемые при использовании раковин, душевых кабин, унитазов и биде. Универсальность агрегатов поистине впечатляет: их устанавливают не только в частных домах и в квартирах, но и в прачечных, офисах, парикмахерских.

Снабжённый специальными лопастями, сантехнический насос для ванной будет эффективно измельчать то, что попадёт в канализацию помимо жидкости. Эта функция особенно актуальна для кухонь и туалетов. Приобретая модифицированное устройство, вы можете не беспокоиться насчёт засоров труб — их попросту не будет, потому как помпы в ванных комнатах, а также в других помещениях дома или квартиры, позаботятся об этом.

Сантехнические сливные помпы для откачки воды из ванных функциональны и нетребовательны

Преимущества систем для принудительного водоотведения:

1. мощность и высокая производительность;
2. длительный эксплуатационный период;
3. небольшие размеры, позволяющие разместить устройство в незаметном для глаз месте;
4. возможность дистанционного управления;
5. эффективная работа даже в условиях малого диаметра канализационных коммуникаций.

Прежде чем купить насос для ванны подумайте, какие с какими стоками он будет работать: с крупными включениями или без них, обогащёнными кислотами и другими агрессивными веществами, или лишёнными их. В первом случае лучше отдавать предпочтение агрегатам с измельчителями, во втором — профессиональным установкам с дополнительными элементами защиты.

Процесс монтажа

Чтобы подключить насос для канализации в своей квартире для кухни, можно пригласить специалистов. Однако, зная, как устроен водопровод, можно выполнить все работы по монтажу насоса в квартире своими руками

Важно делать все поэтапно. Сначала идет подготовка:

• Нужно определиться с тем, где будет расположен агрегат. Поставить его можно куда угодно: на кухню в шкаф под мойку, под стол, в дальний угол и т. д.
• Сточные воды до насоса идут самотеком, поэтому необходимо обеспечить им эту возможность: трубы должны располагаться вертикально или под углом.
• Если используется несколько насосов (например, отдельный для стиральной машины и второй – для мойки), то их нельзя объединять между собой. У каждого устройства должен быть свой выход в канализацию.
• Если отводная труба имеет большую длину, то необходимо предусмотреть специальный клапан для предотвращения завоздушивания труб.
• Электропитание подключается через отдельную линию.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ванная комната под дерево: элементы дизайна и отделка из дерева (20 фото)

Когда все будет подготовлено, можно будет приступать к собственно установке насоса:

• Отводной рукав, ведущий от мойки к сливу, отсоединяют от канализационных труб.
• Подсоединяют к насосу полипропиленовую гофру.
• Соединяют отводной рукав от мойки и гофру, установленную на насос. Переходники, как правило, идут в комплекте с насосом. При необходимости их можно приобрести в отделе сантехники.
• Насос соединяют с канализацией с помощью еще одной трубы.
• Подключают устройство к электрической сети.

Все, насос готов к использованию. В любой момент он теперь включится и поможет избавиться от сливных вод и органических остатков.

Подключение к водопроводу ↑

Вне зависимости от марки и конструкционных особенностей, подключение душевой кабины к водопроводу проходит по стандартной схеме:

• Выведите трубы к месту установки кабинки и установите на них шаровые краны – это даст возможность оперативно перекрыть воду в случае протечки.
• Проверьте давление воды – при низких показателях некоторые функции (гидромассаж и т.п.) работать не смогут. Недостаток давления можно компенсировать установкой дополнительного резервуара, жидкость из которого будет подаваться насосом. Минимально допустимый предел – 15 бар.
• Перекройте горячую и холодную воду и спустите избыточную компрессию, открыв краны.
• Наденьте на трубы компрессионные фитинги, соедините гибкие шланги с подводкой горячей и холодной воды.
• Проведите монтаж подводок к задней стенке кабины (место крепления уточните в инструкции).
• Откройте воду и проверьте герметичность соединений. Если появятся капли влаги, замените прокладки и промажьте стыки герметиком.

Схема подключения к водопроводу

Правила установки и подключения

Установка и подключение насосов для унитазов и принудительной откачки стоков разных производителей происходит по очень схожим правилам. Но перед монтажом стоит прочесть инструкцию к конкретному изделию — могут быть особенности.

Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины

Подключение

Место установки надо выбирать с таким условием, чтобы к насосу можно было добраться. Особого обслуживания он не требует, но периодически возникает необходимость в очистке. Если к насосу подключены посудомойка и стиральная машина, лучше регулярно проверять не забита ли канализационная установка жиром, грязью, отложениями солей. При необходимости возможна очистка мягкими средствами. Агрессивные химические составы лучше не применять, так как они могут повредить пластиковые и резиновые части установки.

Если канализационный вход находится выше чем надо

Итак, вот общие правила:

• Индивидуальная канализационная установка должна быть заземлена. Потому розетка должна быть трехпроводной с работающим заземлением. (Про устройство контура заземления в частном доме читаем тут).
• Для безопасности на линии электропитания должен стоять защитный автомат и УЗО.
• При монтаже блок фиксируется к полу. Для уменьшения уровня шумов желательна установка на виброгасящее основание (резиновая прокладка). К стене прижимать корпус нежелательно — чтобы не передавалась вибрация от насоса. Эти меры нужны для снижения уровня шумов. Канализационный насос может стоять на кухне — для отвода стоков от раковины и/или посудомоечной машины
• Выпускной трубопровод выполняют из жестких сантехнических труб. Есть два рекомендуемых варианта — пластиковые канализационные и медные трубы. Фитинги рекомендованы жесткие, неразъемные.
• Трубопроводы должны быть неподвижно зафиксированы (к стенам, полу и т.д.).

Вообще, установка и подключение канализационного насоса для кухни или туалета — не очень сложно мероприятие. Но при условии, что вы уже имеете какое-то представление о работе с сантехникой. В этом случае можно сделать все самостоятельно.

Особенности отводящего трубопровода

Компактные сантехнические насосы для туалета могут перекачивать стоки не только по вертикали, но и могут их поднимать вверх. При наличии вертикального участка в нижней его части желательно предусмотреть возможность слива — если придется прочищать трубопровод от засора, лучше, если стоки будут слиты в определенном месте, а не начнут выливаться во время работ.

Высота вертикального участка отводящего трубопровода определяется с учетом минимального уклона горизонтального участка. У каждого производителя (иногда у каждой модели) минимальный уклон свой, но в большинстве случаев он составляет 1-4% ( 1-4 см на 1 метр).

Правила установки канализационного насоса

Будьте внимательны. В описании канализационных насосов указана максимальная высота подъема стоков и максимальная дальность транспортировки по горизонтали. Например: 8 м вверх, и 80 м по горизонтали. Но это не значит, что подняв трубу на 4 метра вверх, можно будет транспортировать еще по горизонтали 80 метров. В данном случае — после четырехметрового подъема — протяженность горизонтального участка будет не более 40 метров. Просто подъем на 1 метр вверх «отбирает» около 10 метров транспортировки по горизонтали

Это важно и это стоит помнить

Классификация и виды

Единой классификации установок принудительной канализации нет, но разделить их можно по нескольким параметрам:

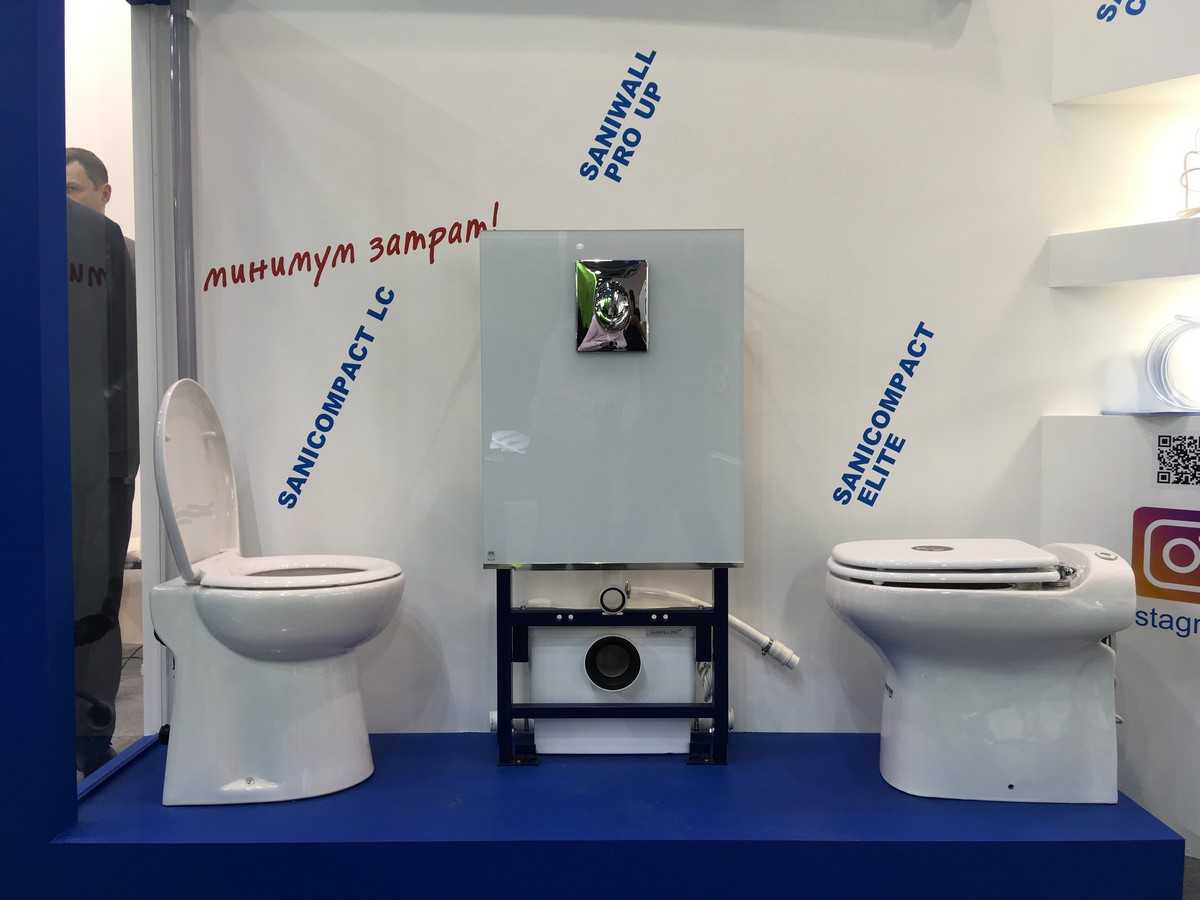

• Наличие измельчителя. Он нужен, если канализационный насос будет подключен к унитазу.
• Производительность. Это объем стоков, который может откачиваться в единицу времени. Есть установки с небольшой производительностью и с очень даже солидной. Выбор зависит от количества и вида подключаемых устройств.
• Температура откачиваемой среды — от 40°С до 90°С. Тут все понятно — стоки от посудомоечной и стиральной машины, ванны требуют наличия канализационных насосных станций, способных перекачивать стоки с высокими температурами.
• Длительность работы. Есть установки которые могут включаться только кратковременно (ставят на одно-два устройства), а есть более «долгоиграющие» (могут использоваться для отведения стоков целого дома). Обычно это указывается в характеристиках как длительность работы. Стоять может процент — 50%. Это значит, что 30 секунд установка работает, 30 секунд «отдыхает». Может быть прописан интервал работа/остывание с секундах или минутах.

  Канализационный насос для душа — с установкой под поддоном

При выборе насоса для принудительной канализации стоит помнить, что на подключение ванны они не рассчитаны. В ванных содержится слишком большой объем воды, откачивая который насос перегреется и заблокируется. В результате спускать воду из ванной придется долго. Есть только несколько моделей принудительной канализации, которые справятся с этой задачей — SFA Saniplus Silence и Sololift C3. Эти канализационные насосы отлично справляются с большим количеством спускаемой теплой воды.

Другие фирмы предлагают для принудительной откачки стока из ванной сделать промежуточный приямок, в который сливать воду. Из него уже насосом качать в канализацию любым подходящим устройством. С учетом того, что приямок должен находиться ниже уровня стока, такой способ далеко не всегда приемлем. И, несмотря на высокую стоимость SFA Saniplus Silence и Sololift C3, выгоднее бывает установить его, чем проводить огромный объем земляных работ.

Для предотвращения переполнения резервуара есть дополнительное устройство сигнализации. В одних фирмах оно просто подает звуковой сигнал о переполнении емкости, в других еще и отключает подключенное через него устройство (стиральную или посудомоечную машину).
