Заливка фундамента под забор

Как приготовить бетонный раствор самостоятельно

Качество основания во многом зависит от подхода к приготовлению раствора и к его заливке. Например, рекомендуется сначала делать смесь из «сухих» песка, щебня и цемента, и уже затем добавлять воду ограниченными порциями, контролируя плотность смеси. Ориентировочное соотношение материалов 1:1,6:3,3 (цемент, песок, щебень) для бетона класса В25 (в старой нормативной документации марки М300).

Особенности:

  1. Точные цифры по объему воды зависят от влажности песка, но не более 70% массы цемента.
  2. Качественное перемешивание материалов возможно лишь при механизированном способе, при помощи бетономешалки.
  3. Оптимально проводить работы при температуре выше плюс 5°C или в теплом помещении, иначе бетон получится непрочным.

Гидроизолирующие добавки лучше смешивать с водой перед заливкой в бетономешалку. Благодаря такому подходу состав равномерно распределяется по объему. Фибру тоже рекомендуется перемешивать в воде замеса до смачивания массы и ее равномерного распределения.

При температуре окружающего воздуха +20°C бетон класса В25 (марки М300) начинает схватываться уже через час. При более жаркой погоде процесс происходит быстрее.

Заливать бетон желательно уже после 15-20 минут перемешивания. Позже уже начинается реакция схватывания и будет сложнее получить прочную монолитную конструкцию. Чем глубже залегает основание, тем важнее укладывать смесь послойно, с обработкой вибрационным оборудованием для удаления пустот, пузырьков с воздухом (бетон дает усадку на 10-20%).

Основные типы

По критерию «глубина» ленточные фундаменты подразделяются на два типа:

  1. Заглубленные, уходящие в грунт на 100 см.
  2. Мелкозаглубленные – до 40 см.

Глубину траншеи рассчитывают, принимая во внимание пучинистость почвы, особенности строительного материала и наличие подземных вод на местности. Основания с мелким углублением обустраивают при строительстве деревянных оград, металлических штакетников, заборов из профнастила. Эти конструкции относятся к легким вариантам, поэтому для них будет достаточно вырыть ров глубиной 20 – 40 см

После земельных работ фундамент укрепляют несущей частью, для создания которой используют винтовые сваи, бетонные столбцы или стальные трубы. Рекомендованное расстояние между опорами – 2 – 3 м

Эти конструкции относятся к легким вариантам, поэтому для них будет достаточно вырыть ров глубиной 20 – 40 см. После земельных работ фундамент укрепляют несущей частью, для создания которой используют винтовые сваи, бетонные столбцы или стальные трубы. Рекомендованное расстояние между опорами – 2 – 3 м

Основания с мелким углублением обустраивают при строительстве деревянных оград, металлических штакетников, заборов из профнастила. Эти конструкции относятся к легким вариантам, поэтому для них будет достаточно вырыть ров глубиной 20 – 40 см. После земельных работ фундамент укрепляют несущей частью, для создания которой используют винтовые сваи, бетонные столбцы или стальные трубы. Рекомендованное расстояние между опорами – 2 – 3 м.

Заглубленный фундамент ленточного типа уместен при сооружении каменных и кирпичных заборов. Траншею для него необходимо рыть так, чтобы дно рва лежало ниже уровня промерзания почвы. На пучинистом грунте окоп должен иметь глубину около 1 м. На нормальной почве его можно вырыть менее глубоким – 60 – 70 см.

Ширину траншеи определяют по тяжести материала, применяемого для изготовления забора. Для каменной ограды траншею роют более широкую, для конструкции из профнастила – поуже.

Исполнение ленточного фундамента возможно в нескольких разновидностях:

  • Железобетонная конструкция. Смесь цемента, гравия и песка заливают в железную сетку, лежащую в опалубке. Столь мощный фундамент оптимален на песчаных почвах.
  • Бутобетонное основание. Состоит из песка, цемента и булыжников. Уместно на песчаных грунтах с редкими включениями камней.
  • Кирпичная фундаментальная лента. Кирпич – материал универсальный. Из него выкладывают не только заборы и опорные столбы, но и «пьедесталы» для массивных изгородей.

Виды фундаментов для заборов из бетона

Порядок обустройства зависит от сложности, размеров конструкции.

Подробнее про популярные типы бетонных ограждений.

Разберем особенности возведения подходящих оснований.

Стаканный

Используется под монолитные, самостоящие заборы, оказывающие большую нагрузку на грунт.

Главный элемент – бетонный стакан. Покупается в готовом виде. Представляет собой элемент с расширенной подошвой и зауженной верхней частью, с двумя, реже четырьмя крепежами.

Стакан устанавливают в траншею на заранее подготовленную песчаную подушку, сверху монтируют столбы с боковыми пазами. В пазы крепят секционный материал – бетонную плиту.

Марки бетона хватит и М 200.

Столбчатый

Возводится под наборные конструкции, еврозаборы, комбинированные варианты с профлистом, сварными решетками.

Если на устойчивой почве достаточно сделать отверстия под столбы ниже точки промерзания, то на пучинистых почвах строители рекомендуют брать за основу ТИСЭ (технологию индивидуального строительства и экологии).

Основной принцип заключается в рытье лунки под стойку с расширением книзу. Дно трамбуется, засыпается слой щебня. Кусок рубероида сворачивается в форме стакана, вставляется в яму. Устанавливается бетонный столб. Вокруг укладываются куски арматуры. Заливается слой раствора (смесь песка, щебня и цемента марки М 150, М 200). После застывания процедура с арматурой и раствором повторяется 2–3 раза.

Схема установки бетонного ограждения (еврозабор)

Крепеж секционного материала выполняется после окончательного застывания опор.

Читайте о других способах бетонирования столбов для забора.

Ленточный

Под тяжеловесные бетонные, комбинированные с камнем, кирпичом конструкции выбирают ленточный вид основания.

Возводится по всему периметру забора, что позволяет равномерно распределить нагрузку.

Под габаритные сооружения обязательно нужно армирование.

Считается дорогим основанием, но затраты оправдываются его длительным сроком службы. Рекомендуемая марка цемента – М 200, М 300.

Фундамент с разным уровнем разбивают на участки. Верхняя часть возводится выше почвы минимум на 10 см. Так грязь во время осадков не будет скапливаться на основании.

Не стоит пренебрегать заливкой под небольшим уклоном отмостки. Осадки не будут скапливаться и стекать под основание ограждения, постепенно разрушая его.

Столбчато-ленточный

Объединяет в себе элементы предыдущих двух типов оснований. Устанавливается в регионах, где суровые зимы и грунты промерзают на большую глубину.

Для возведения потребуется:

  1. Вырыть траншею. Средняя глубина – 50 см. Дно утрамбовать.
  2. В местах установки опор пробурить скважины на глубину ниже уровня промерзания грунта.

  3. Возвести опалубку из деревянных досок.
  4. На дно траншеи засыпать песчаную подушку, утрамбовать.
  5. Выполнить армировку. Для этого заранее сваркой соединяются прутки проволоки в каркас или на месте строительства прутки вяжутся между собой вручную. Каркас укладывается в траншею.
  6. В отверстия под столбы уложить кусок рубероида.
  7. Установить опоры так, чтобы они виднелись над уровнем земли не более чем на 20 см.
  8. Стойки и траншеи залить бетонной смесью. Марка цемента должна быть не менее М 200, а лучше выше.
  9. Чтоб в растворе не образовывались воздушные полости, проткнуть в нескольких местах металлическим штырем.

В качестве будущих опор берутся металлические, бетонные трубы. Порядок крепежа секций зависит от выбранного материала стоек.

Сварные винтовые сваи

Следует применять на подвижных, болотистых почвах с высоким уровнем промерзания. Перед использованием их нужно обработать антикоррозийной грунтовкой.

Свая имеет широкую лопасть и конусообразный наконечник, поэтому удобно ввинчивается в почву.

На участках с большой ветровой нагрузкой диаметр сваи должен быть не менее 76 мм.

Фото: свая готовится под покраску

При необходимости винтовые сваи допускается удлинять с помощью специальных соединительных муфт.

Перед началом работ следует провести пробное ввинчивание, что понять состав почвы. После этого можно приступать к основному завинчиванию. Если нужно, то лишний кусок сваи отрезается болгаркой, полость заполняется раствором М 150, М 200, сверху наваривается крышка, чтобы влага не проникала внутрь. Далее к свае приваривается столб, поперечные лаги.

Под бетонные конструкции нет общепринятого типа фундамента, поскольку выбор зависит от многих факторов и производится индивидуально. Главное, соблюсти технологию заливки и не пропускать ни один из этапов.

Строительство ленточного фундамента для забора

Но в любом случае необходимо соблюдать технологию производства бетонных и монтажных работ. Так, заливка ленточного фундамента под забор обязательно осуществляется поверх песчаной подушки, с армированием и уплотнением при помощи вибротрамбовки (или хотя бы подручными средствами). Без этого будет сложно добиться достаточной прочности и долговечности готовой конструкции.

Подбираем оптимальный фундамент для различных конструкций заборов

При выборе способа строительства фундамента под заборы требуется учитывать тип грунта, его «поведение» при замерзании-оттаивании, уровень подземных вод. Это влияет на глубину траншеи, выкапываемой под опалубку для монолитного фундамента или укладку ЖБ-блоков, необходимость усиления основания сваями

Чтобы сделать фундамент под забор «навечно», важно соблюсти целый ряд условий

Его функции:

  1. Равномерное распределение нагрузки (от собственного веса конструкции, ветровой, снеговой нагрузки).
  2. Защита от размывания грунта при подтоплении от дождя и талых вод.
  3. Придание эстетичности конструкции.

Благодаря фундаменту под забором, сооружение поддерживается в изначальной форме, исключено проседание, деформация, преждевременная порча столбов, других материалов. Если почвы имеют склонность к пучению во время морозов, не обойтись без устройства свай на глубину ниже уровня промерзания грунта. Иначе забор начнет «гулять» при смене времен года.

Если планируется обойтись ленточным фундаментом под забор, придется заложить его так, чтобы исключить выдавливание при промерзании. Это обязательно, несмотря на то, что фундамент имеет армирование или нет. Иначе при сезонных подвижках начнут появляться трещины, пострадает геометрия конструкции.

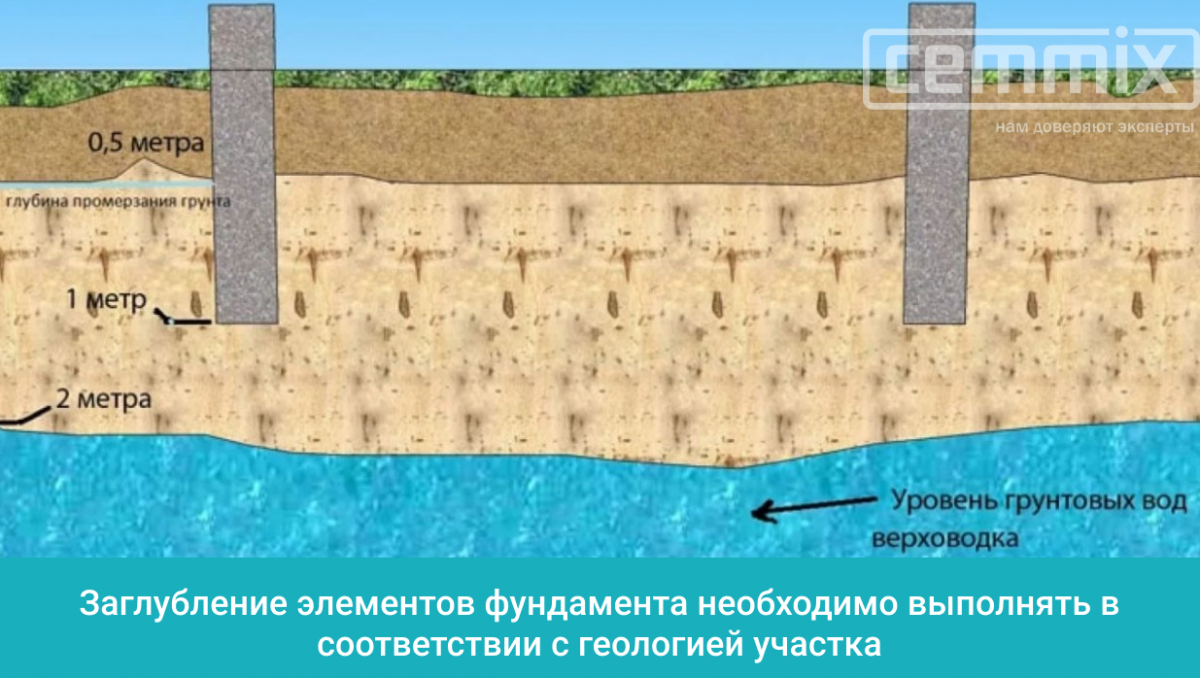

Определяем глубину залегания фундамента

Нормативная глубина залегания ленточного фундамента для забора определяется в соответствии с нормами СП 22.13330.2016 «Основания зданий и сооружений». Проектные организации обычно пользуются картой с нанесенными на нее изометрическими линиями или таблицей, где указаны показатели промерзания по регионам или даже отдельным населенным пунктам.

Формула расчета глубины фундаментов для заборов в районах с промерзанием менее 2,5 метра:

Dh = √M * d0

Здесь Dh – это нормативная глубина промерзания, M – сумма отрицательных среднемесячных температур за календарный год, а d0 – эмпирический коэффициент, зависящий от характеристик грунта в регионе. Например, для глинистой почвы он равен 0.23, супеси – 0.28, скальных участков – 0.34. К результату расчета глубины залегания фундамента для забора стоит добавить 10-20%.

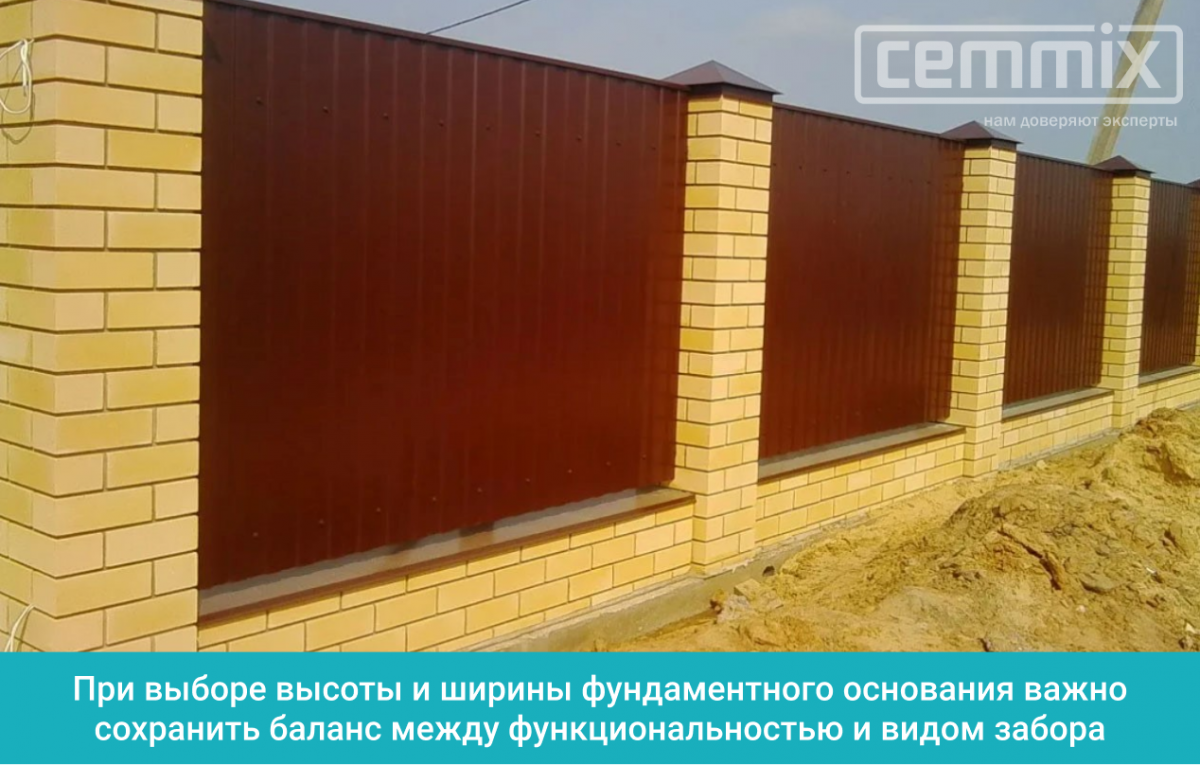

Ширина и глубина ленточного фундамента в зависимости от веса забора

Влияет на решение и весовая нагрузка. При монтаже профлиста, сетки Гиттер и рабицы основание будет испытывать воздействие только собственной массы (она значительна по сравнению с весом остальной конструкции). В этом случае ленточные фундаменты для заборов выполняют декоративную роль, защищают участок от проникновения мелких животных, подтапливания дождевой водой.

Иное дело, если заливка фундамента планируется под кирпичный или бетонный забор:

  1. Ленточное основание подходит для ограждений высотой до 2 м и толщиной в 0,5 кирпича.
  2. Ширина опалубки под заливку фундамента для забора выбирается исходя из его размеров.

Основание фундамента устраивается шириной чуть больше элементов, устанавливаемых на него, поэтому при установке или кирпича «лесенкой», или готовых ЖБ-изделий оно выполняется шире, чем при монтаже рабицы, профлиста. Здесь важнее не «габариты» фундамента под выбранное ограждение, а его возможность выдерживать вес в длительной перспективе.

Деформационные швы – необходимо или лишняя услуга строителей?

При большой длине железобетонных оснований в них рекомендуется делать деформационный шов. В монолитных конструкциях он необходим каждые 4,5-5,0 м. Если деформационного шва нет, основание «порвет», на поверхности появятся трещины и начнется процесс разрушения. Никакое армирование самой ленты, столбов для забора не спасает от этого. Но это справедливо только к «длинным» ограждением. При расстоянии между углами менее 10 метров, которое чаще встречается в частном строительстве, этот вопрос остается на усмотрение владельца.

Устройство котлована и грунтового основания

Устройство фундамента для забора имеет свои небольшие особенности. Траншея под основание должна иметь глубину, немного превышающую отметку низа бетонного раствора. Это связано с тем, что бетонная конструкция должна располагаться не на природной почве, а на песчаной подушке толщиной 150 мм, которая создается собственноручно. Она изготавливается из песка средней фракции и хорошо укладывается.

Также необходимо учитывать, что почва фундамента не должна потерять своих первоначальных параметров. Нельзя допустить ее промерзания, замачивания или разуплотнения. В случае, если такие дефекты были допущены, поврежденный слой грунта понадобится заменить на хорошо утрамбованный слой песка необходимой толщины. Ширина котлована в верхней зоне обуславливается видом почвы и углом ее естественного откоса. В основании она должна быть на 20-30 см шире толщины базиса для устройства песчаной подушки и монтажа опалубки.


Котлован и простая опалубка Источник moyaograda.ru

В некоторых случаях можно обойтись без опалубки. Возведение будет состоять из заполнения котлована бутом и заливки бетонным составом. Такое решение можно использовать на плотной, твердой или сухой глинистой почве. Но в остальных случаях без монтажа опалубки не обойтись. После обустройства основания траншея заполняется песком средней фракции с послойной утрамбовкой. Не рекомендуется для таких процедур использовать глинистый грунт. После намокания и замерзания он может значительно деформироваться, что может привести к повреждению фундамента.

Нюансы устройства ростверка

Основание под легкие конструкции может создаваться в виде ростверка. При этом главные опоры, на которых будет стоять забор, заливаются на глубину промерзания. В зависимости от используемой разновидности бетонирования они выполняются как бетонный или бутобетонный ленточный базис. Зона, отличающаяся использованием ригеля или фундаментной балки, закладывается с глубиной порядка 0,5-0,7 м.


Обустройство ростверка Источник stroy-dom-pravilno.ru

Такие процедуры помогут равномерно распределить давление на основные опоры основания, при этом защитив ростверк от морозного пучения почвы. Ростверк не стоит делать из бутобетона, так как в таком случае не будет возможности его армирования. Бетонирование элементов базиса одной высоты необходимо проводить одновременно как для опорной части, так и для ростверка.

Армирование

Ленточный базис забора функционирует при тяжелых условиях. Связано это с протяженностью основания и отсутствием поперечных материалов. Так что образование трещин и деформаций на фундаменте будет неизбежно, а это может привести к полному разрушению конструкции. Всего этого удастся избежать при помощи армирования.

Хорошим решением для армирования станет монтаж двух поясов арматуры диаметром не менее 12 мм, с интервалом в поперечном направлении примерно 125 мм. Монтаж продольной арматуры должен выполняться с интервалом 30-40 см. Армирование ростверка необходимо как в средней зоне, так и в участках примыкания к столбчатому основанию.


Армирование фундамента Источник vdelaysam.ru

Расчет армирования должен производиться с учетом нагрузки на ростверк. Как минимум, понадобится 3 арматуры с диаметром 12 мм в средней и нижней зоне сечения, а также 3 стержня такого же диаметра для верхней зоны.

Выполняя армирование собственноручно, нужно сохранять защитный слой бетона. Толщина любого бетонного компонента до наружной поверхности прута должна составлять не меньше 5 см. С помощью опалубки получится определить внешние границы, все пустоты должны быть обнаружены до начала бетонирования. Во время заливки основания по мере необходимости осуществляется монтаж закладных компонентов.

Фундамент забора – разновидности

Для установки заборов используются различные типы оснований:

  • столбчатое. Является бюджетным вариантом основания, который легко обустроить своими силами. Опорные элементы конструкции, к которым будет крепиться защитное ограждение, устанавливаются в предварительно выполненные в грунте отверстия и бетонируются. Затем производится уплотнение залитого раствора. Столбчатая основа используется для облегченных сооружений из древесины, сетки рабица, профнастила и является надежным вариантом основания легкой ограды. С возрастанием массы ограждения следует увеличить глубину и диаметр выполняемых в грунте отверстий. Выполнение работ специалистами гарантирует устойчивость конструкции, так как они возьмут пробы почвы, выполнят необходимые расчеты;
  • ленточное. Обладает повышенной надежностью. Применяется в качестве основания для массивных бетонных сооружений и кирпичных ограждений. Представляет собой цельную железобетонную плиту, заглубленную в грунт на 0,5–0,8 м и равномерно распределяющую массу забора. Конструкция может легко обустраиваться самостоятельно. Возведение ленточной основы нуждается в выполнении соответствующих расчетов, анализе состояния грунта. Процесс установки предусматривает подготовку траншеи, подсыпку щебня, укладку арматуры, установку опалубки, бетонирование. Использование качественных материалов и соблюдение технологии обеспечивает устойчивость любых типов ограждений. Затраты на установку ленточной основы превышают расходы на столбчатый вариант;

Понятно, что основание для бетонного ограждения и легкого забора из древесины имеют существенные отличия, также как и фундамент для каменного или деревянного дома

  • ленточно-столбчатое. Комбинированная разновидность основания объединяет конструктивные особенности ранее рассмотренных типов фундаментов. Отличается повышенными эксплуатационными характеристиками по сравнению с ленточным основанием. Конструкция представляет собой цельную бетонную ленту с увеличением ее ширины и толщины в зоне несущих столбов. Усиление стальными прутками производится по периметру ленты и в зоне установки опор. Конструкция обеспечивает повышенную устойчивость в районах с глубоко промерзающими почвами. Целесообразно доверить установку профессиональным строителям, которые сформируют прочную основу, не допустят ошибок. Комбинированный вариант распространен для оград, столбы которых выполнены из кирпича или блоков, а интервал между ними заполнен древесиной, штакетником или профлистом;
  • свайное. Используется на любых почвах. Основой являются стальные трубчатые сваи с винтовой рабочей частью. Установка осуществляется с использованием специальной техники. Конструктивной особенностью винтового основания является возможность демонтажа опор с целью повторного применения. Размеры сваи возрастают с увеличением массы ограждающей конструкции. Свайный вариант обеспечивает надежность оград из профнастила, деревянного штакетника и сетки рабицы. Винтовые сваи являются надежной опорой для установки ворот и калиток. Установка требует повышенных затрат, связанных с необходимостью использования специального оборудования;
  • каменное. Традиционный и старейший вид основания. Отличается высокой несущей способностью, надежностью, простотой обустройства. Технология строительства аналогично возведению ленточного типа. Конструктивное отличие заключается в укладке на щебеночную подушку камней вместо заливки бетона. Камни заливаются раствором цемента и не армируются. Каменное основание возвышается над нулевой отметкой на 0,4–0,6 м и гармонично сочетается с кованым орнаментом. Установка не требует значительных затрат, если выполнять работы своими силами и использовать камень местного происхождения. Забор с фундаментом из камня отличается надежностью конструкции, способной воспринимать увеличенную массу ограждения.

Если планируется установка забора у которого несущим основанием служат столбы из металла или кирпича, то можно выполнить ленточный или столбчатый фундамент

Принимая решение о выборе оптимального варианта основы для ограждения, поручите работу специалистам, которые выполнят расчеты и обратят внимание на следующие моменты:

  1. Вес ограждения.
  2. Высоту ограды.
  3. Передаваемое на опоры усилие.
  4. Особенности почвы.
  5. Глубину промерзания.
  6. Рельеф местности.
  7. Уровень залегания грунтовых вод.
  8. Сметную стоимость работ.

Проведение расчетов и выполнение планировки под забор на ленточном фундаменте

Для выполнения расчетов используются различные способы:

  • автоматизированный. Используя онлайн-калькулятор, размещенный на строительных сайтах, несложно определить параметры фундаментной основы ленточного типа. Для этого следует ввести в соответствующие графы массу и вид ограждения, а также характеристики почвы. Для уточненных расчетов потребуется величина ветровой нагрузки;
  • ручной. При выполнении расчетных операций вручную следует учитывать, что устойчивость забора на ленточном основании обеспечивается при соотношении глубины и ширины ленты 2:1 или 2,5:1. Сооружая мелкозаглубленный фундамент под столбы для забора бетонные, следует формировать ленту глубиной 50 см и шириной 20-25 см.

Важно также правильно выполнить прочностные расчеты, основываясь на величине действующих нагрузок и характеристиках грунта. Учитывая проблематичность самостоятельного выполнения прочностных расчетов, целесообразно доверить их профессионалам


Различные способы используются для выполнения расчетов

Закончив расчетные операции, приступайте к разметке контура фундамента под ограждение. Для определения места закладки ленточной основы потребуются:

  • деревянные колья или стальная арматура;
  • прочная леска или бечевка нужной длины;
  • строительный уровень и рулетка.

Также необходимо подготовить схематический план ограждаемого участка с обозначением границ, по контуру которых будет формироваться ленточный фундамент для забора.

Соблюдайте приведенный порядок действий при выполнении разметки:

  1. Вбейте в грунт колья по линии внешнего контура, руководствуясь планом.
  2. Натяните между вбитыми колышками бечевку или капроновую леску.
  3. Проверьте правильность разметки путем сопоставления длины диагоналей.
  4. Откорректируйте, при необходимости, положение колышков.
  5. Отбейте внутренний контур фундамента, отступив от внешней разметки 20-25 см.

После выполнения разметки следует определить уровень расположения верхней плоскости фундаментной ленты.


Уровень расположения верхней плоскости фундаментной ленты следует определить после выполнения разметки

Из чего делается фундамент?

Монолитный фундамент из бетона готовится из раствора частей цемента, щебня или гравия, песка и воды. Цемент для фундамента является основным компонентом. Дополнительным материалом, но далеко не последним выступают песок и гравий. Взятые в определенных пропорциях, которых необходимо придерживаться, они и составляют раствор для строительных нужд.

Гравий, песок

Компоненты для бетонной смеси желательно брать определенных размеров. Так песок лучше использовать до 3 мм в диаметре. Кроме того, материал нужно выбирать чистый, без ила, глины и других частиц. Грязный песок может значительно понизить качество раствора и вследствие этого, прочность фундамента. Наличие нежелательных примесей допустимо, но только пять процентов от всей массы песка.

Гравий для замеса хорошо применять разных размеров: от 12 миллиметров до 85. Мелкие частицы гравия заходят в пустоты между большими гранулам. Они заполняют свободное пространство среди крупной гальки. Эта мера сокращает потребление песка. Гравий можно заменить щебенкой. Ее пропорции, при замешивании бетона такие же, как и гравия.

Цемент и его сортовые характеристики

Известны несколько марок цемента:

  • Портландцемент — наиболее востребованный сорт материала, Известен в строительстве своей ценой и прочностными характеристиками.
  • Быстротвердеющий портландцемент — в него входят специальные вещества, призванные увеличить скорость затвердевания смеси.
  • Портландцемент пуццолановый.
  • Шлакопортландцемент — для прочности в цементную основу добавляют компоненты из шлака.

В частном строительстве, обычно, используется портландцемент. Он отличается хорошим качеством и небольшой стоимостью, выпускается без всяких добавок, но при необходимости его допускается укреплять, добавляя соответствующие компоненты.

Как рассчитать цемент для фундамента?

Для расчета необходимой массы цемента для фундамента нужно вычислить общую площадь бетонного основания, а для основы взять расход цемента на один кубический метр.

Для большего количества марок цемента существуют уже определенные данные, которые и берутся за основную мерку при строительстве фундамента:

  • Цемент М 100 применяется для заливки в бетонных основаниях непромышленного масштаба. Он пригоден в строительстве для грунтования пола, используется как базовый материал для бетонного покрытия дорог и др. Для одного кубического метра фундамента берется 220 кг цемента.
  • Марка М200. Цемент с отличными прочностными характеристиками. Идет для возведения опорного основания, строительстве сооружений в промышленности и др. На куб пойдет 280 кг.
  • М 250 – применяется при заливке фундамента, в том числе и основания заборов, лестниц и др. Расход цемента – 330 куб.
  • М 300 – строительный материал пользуется особым спросом в индивидуальном строительстве, укладке дорог, в строительстве отмостка и др. На кубический метр нужно брать 380 кг.

Свойство цемента можно улучшить, используя различные добавки. Так существуют такие компоненты для повышения качества, которые позволяют использовать цемент в экстремально низких температурах.

По перечисленным маркам цемента, зная расход материала на кубический метр, можно подсчитать, сколько его потребуется для всего фундамента.

Бетон для укладки основания для строения желательно выбирать от марки М 300. Расчет цемента на куб бетона для заливки выявляет, что если выбирать цемент М 400, то его понадобится 385 кг, принимая к расчету еще песок и гравий.

Расчет цемента и песка с добавлением гравия для изготовления бетонной смеси таковы: на один вес цемента нужно взять три веса песка и пять частей гравия.

То есть, на 50 кг цемента понадобится 150 кг песка и 250 кг щебенки (1:3:5). Воду в состав добавляют столько, чтобы раствор получился средней консистенции. Имея данные о том, сколько цемента надо на куб фундамента, рассчитав общую площадь бетонного основания, можно узнать всю массу материала для строительства. Запас материала не нужно делать слишком большим, чтобы от времени он не пришел в негодность.

Монтаж

В процессе монтажа готовится площадка под ленту основания, выравнивается, если это необходимо, уровень поверхности участка и делается разметка траншеи. Если планируется забор с кирпичными столбами на ленточном фундаменте, для столбов можно рассчитать более широкое основание и цоколь из натурального камня.

Схема армирования ленточного основания с перепадом высот

Опалубка под ленточный фундамент под забор из профнастила со столбами из профильной трубы может быть небольшой высоты. Единственное, что здесь потребуется учесть, так это увеличение глубины котлована под столбы.

Готовое ограждение с кирпичными столбами

Разметка

Разметка по трассе пролегания забора делается при помощи разметочного шпагата и колышков. Перед тем как сделать разметку, рекомендуется посмотреть обучающее видео по разбивке участка под основание дома. Между ленточным фундаментом дома и изгороди практически нет разницы.

После разметки основы ленточного фундамента делается разметка установки столбов. Дальше отрывается траншея нужной глубины и ширины.

Армирование и установка столбов

Установка армированного каркаса применяется в основном на сложных пучинистых грунтах или когда заливается ленточный фундамент под кирпичный забор.

Схема армирования ленты

Для ограждения из профнастила и сетки рабицы

Армирование проводится металлической арматурой в 2 сетки с шагом 200х200 мм диаметром арматуры 10-12 мм.

Перед установкой опалубки

Под тяжелые заборы

Фундамент для кирпичного забора требует усиления. Здесь, как и на глинистых основаниях, рекомендуется применение технологии ТИСЭ. На таких грунтах устраивается столбчато-ленточный тип фундамента. Нужный диаметр столбов основания может быть обеспечен специальным буром.

Армирование каркаса для столбов и ленты по технологии ТИСЭ

После бурения шурфов под столбы, укладывается песчано-гравийная подушка толщиной 10-12 см с последующим трамбованием. Устанавливается арматурный каркас столбов основания и связывается с арматурой ленты. Армирование ленты выполняется так же, как и для обычных ограждений. Используется арматура диаметром 10-12 мм, и выполняется двойное армирование с шагом 200х200 мм.

На видео рассказывается о том, как сделать сваи по технологии ТИСЭ.

Металлические столбы для такого ограждения устанавливаются уже после армирования фундамента. Как правило, используется профильная труба сечением 50х50 мм. Она выполняет функцию каркаса кирпичных столбов и крепится к арматурному каркасу фундамента за счет сварки.

Схема ленты по технологии ТИСЭ

Устройство опалубки

Опалубка для заливки фундамента под забор из профлиста, сетки или деревянного штакетника обычно делается высотой 1/2 глубины заливки. Для постройки из кирпича или камня опалубка выбирается в зависимости от проекта. Она может достигать высоты 50 или даже 70 см при условии того, что сам котлован под заливку отрыт до точки промерзания грунта.

Для сложных элементов, таких как главные столбы или как столбы из кирпича, где фундамент делает расширение, опалубка сбивается отдельно. А вот для пролетов строительство может быть поставлено на поток за счет применения щитового метода сборки или применения фанеры, ОСБ плит или других подручных материалов.

Устройство опалубки

При заливке нескольких одинаковых участков основания с разрывами для ворот или калиток рекомендуется делать опалубку съемной. Это упростит процесс сборки щитов на новом участке.

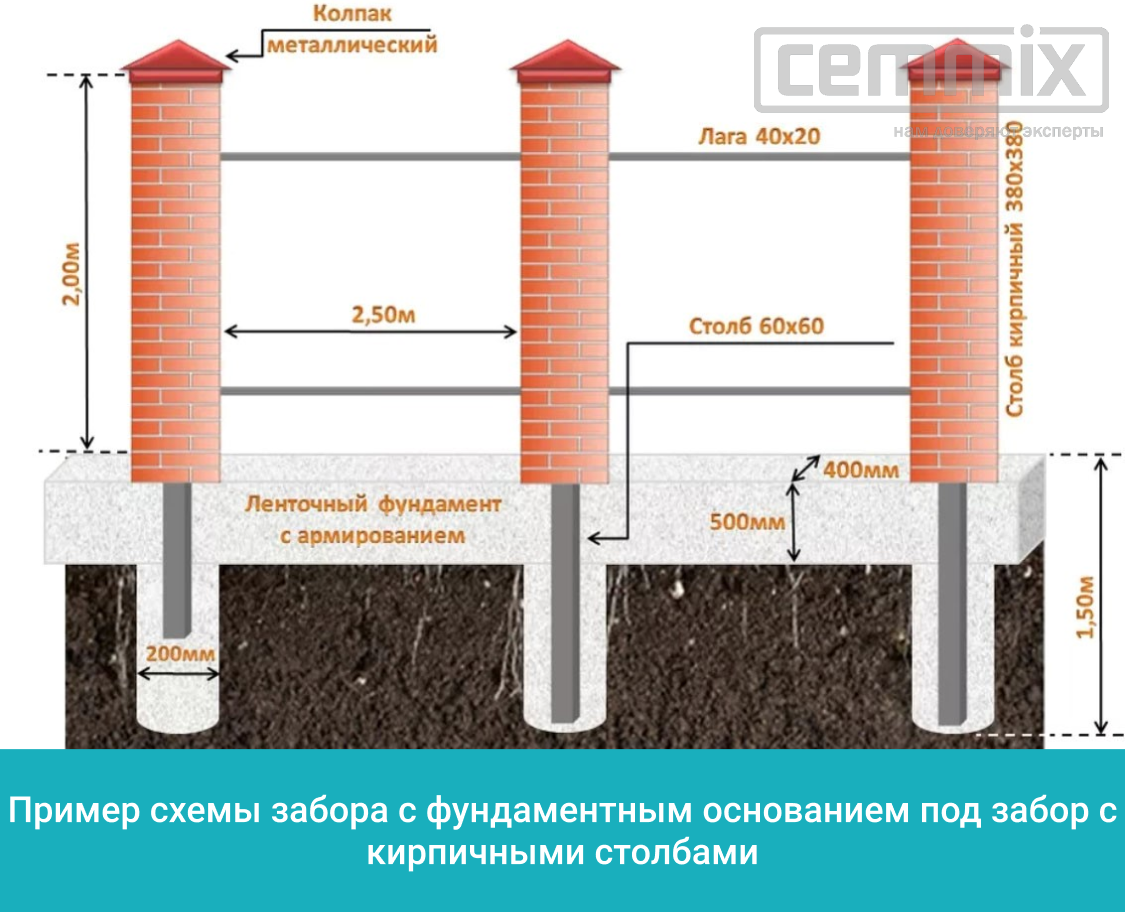

Схема устройства ленты с кирпичными столбами

Для легких проектов с небольшой глубиной котлована, например, размером 250х400 мм, опалубка может быть изготовлена из доски толщиной 20-25 мм. Усиление конструкции делается внешними упорами и при помощи обычных дощечек толщиной 20х45 мм, которые гвоздями просто прибиваются к противоположным стенкам опалубки.

Залитая лента

Заливка

Дно котлована устилается слоем песка толщиной до 5 см и слоем гравия до 10 см, если котлован отрывается на глубину до 1 метра. Для котлована меньшего размера слой подушки может быть уменьшен.

Чтобы избежать лишнего расхода бетона, перед бетонированием дно котлована, внутренние стенки и опалубку рекомендуется обшить полиэтиленовой пленкой.

Заливка делается единовременно на всем протяжении ленточного фундамента для забора. Изначально бетон заливается в места установки столбов, а после – в участки между столбами. Во время заливки бетон необходимо постоянно уплотнять.

Заливка должна быть закончена в один день. Максимум, что можно позволить, так это делать заливку в два этапа с разницей не больше 1 суток. Но при этом качество бетона будет ниже обычного на 30-40%.

Перед заливкой

Стоит ли делать ленточный фундамент под забор из профнастила?

Забор из профнастила представляет собой сплошное герметичное ограждение. В отличие от конструкций из евроштакетника или иных штучных материалов, он испытывает максимальные ветровые нагрузки и требует повышенной прочности от опорных систем.

Наличие сплошной бетонной ленты, поддерживающей полотно не только в местах крепления к столбам, но и в промежуточных точках, способствует большей устойчивости и прочности сооружения, способности противостоять ветровым или механическим нагрузкам.

Альтернативный вариант — установка отдельных столбов, каждый в свою опору, с последующим монтажом горизонтальных прожилин и самого профнастила. В этом случае нижняя часть забора повисает над грунтом, становится уязвимой для прорастания сорняков, прохода домашней птицы, собак и т.д.

Появляется возможность сделать подкоп, что заметно снижает работоспособность ограждения. Наличие сплошной ленты в основании забора увеличивает его рабочие способности и обеспечивает большую защиту от проникновения на закрытую территорию.

ВАЖНО!
Выбирая наиболее подходящий тип основания, следует учитывать, что установка опор для столбов в собственные скважины с последующим включением их в состав ленты является самым устойчивым и прочным вариантом конструкции, оптимальным в местностях с частыми и сильными ветрами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Triodesigng
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
