Короб из гипсокартона в туалете: пошаговая инструкция

Обшиваем каркас ПВХ-панелями

После того как готова несущая конструкция, можно приступать в ее обшивке. Делать это нужно в такой последовательности:

Установите стартовый профиль

Осторожно, избегая деформации, закрепите его с помощью «блошек» на установленной направляющей.
Отмерьте полосу пластиковой панели нужной длины, отрежьте ее острым ножом.
Зафиксируйте одну панель в стартовом профиле, вторую прикрепите к угловому профилю и установите его к другой плоскости короба. Для соединения используйте все те же «блошки», или «клопы».
Аналогичным образом соберите вторую сторону короба

На последней пластиковой панели зафиксируйте стартовый профиль, затем закрепите ее. Если сделать это с помощью силикона, то можно обеспечите себе простоту демонтажа в будущем при возникновении экстренной ситуации.
Прорежьте ревизионные отверстия в тех местах, где нужен беспрепятственный доступ к важным элементам трубопровода: кранам, счетчикам и стыкам. С помощью силиконового герметика закрепите в отверстиях специальные лючки.

Последним этапом будет установка пластиковых плинтусов в местах стыковки панелей друг с другом, а также с полом, стенами и потолком.

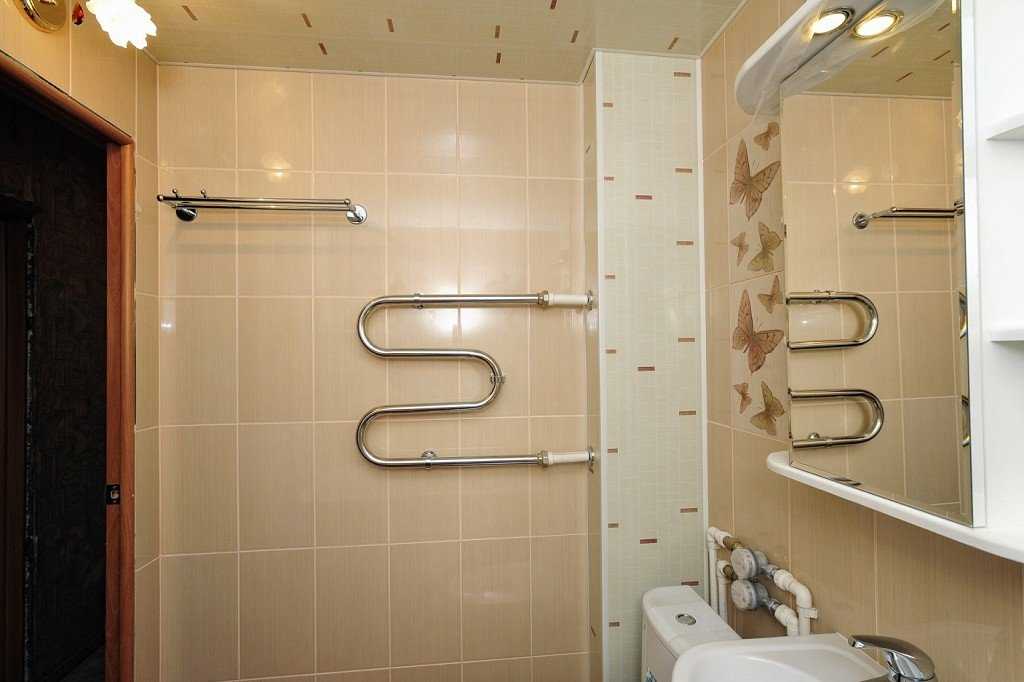

Короб для труб в ванной готов. При правильно подобранной расцветке панелей он смотрится аккуратно и гармонично даже в сочетании с плиточной отделкой.

Достоинства пластикового короба

Конструкцию для маскировки труб можно изготовить из пластика или гипсокартона. Каждый из этих вариантов хорош по-своему, однако с точки зрения практичности лидирует пластиковый короб. Он имеет множество неоспоримых достоинств:

Возможность быстрой разборки без повреждения материала. Это свойство конструкции из пластика особенно актуально для труб, состыкованных при помощи фитингов и резьбовых соединений, которые не застрахованы от протечек. После ликвидации поломки или планового технического обслуживания труб короб легко собирается обратно. Отсутствие необходимости дальнейшей отделки. Пластиковые панели сами по себе уже являются финишным декоративным материалом, в отличие от гипсокартона, который требует конечной обработки.

Устойчивость к деформациям и легкость ремонта. Пластик, используемый для изготовления панелей, прочен и гибок, поэтому вероятность его повредить ниже, чем у плитки, которую можно случайно разбить. Даже если одна панель повреждена, ее легко заменить новой без ущерба для всей конструкции. Влагостойкость. ПВХ не боится воды, не гниет, с коробом ничего не случится, даже если он будет установлен вплотную к ванне или же будет мокнуть из-за конденсата, образующегося на трубах. Простота установки. Монтаж короба займет всего несколько часов, не потребует использования дорогостоящих или специфических инструментов. Доступная цена. Пластиковые панели для ванных комнат – один из самых недорогих отделочных материалов. Вместительность и компактность

Благодаря небольшой толщине панелей пластиковая конструкция очень вместительна и не займет много лишнего пространства в ванной, что особенно важно для небольшого помещения

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ширма для ванной раздвижная из стекла

Крепление гипсокартонных плит

На готовый каркас можно фиксировать гипсокартон. Для этого нарежьте ножом необходимые вам куски из целой плиты. Лучше монтировать участки монолитной полосой, а не кроить из разных элементов. Помните, что впоследствии все лишние стыки придется шпаклевать и выравнивать.

Фронтальная деталь вырезается последней. Ее размер должен соответствовать получившейся у вас ширине конструкции. При выходе труб за границы гипсокартонной системы и прохождению их в противоположной плоскости, нужные детали подрезают на диаметр коммуникации с учетом небольшого запаса по всему периметру. После фиксирования полос, зазоры можно заполнить любым изоляционным материалом. Такие действия помогут избежать перехода вибрации от коммуникаций к гипсокартонной конструкции.

Фронтальную панель короба прикручивают последней

На закрепленных элементах можно сформировать наружные и внутренние углы. Для этого используют перфорированный уголок, который приклеивают к материалу с помощью шпаклевки. Не забудьте таким же образом оформить швы гипсокартона и стены. Нелишним будет зашпаклевать участки, где утоплены головки шурупов и места сочленения плит, если они есть.

После высыхания первого слоя, нанесите финишную шпаклевку. Таким образом, вы подготовите конструкцию к декоративной отделке. На этом этапе работы по изготовлению маскирующего короба можно считать завершенными.

После закрепления листов к каркасу все стыки и углы нужно прошпаклевать

Устройство короба в ванной: технология сборки каркаса

Как ни крути, как ни перемещай из плоскости в плоскость гипсокартонный короб, технология его изготовления остается одинаковой – что стояки зашивать, что трубы разводки, проходящие над полом, разницы нет. И тот и другой вариант коробов используется очень часто – иногда их даже совмещают в единую конструкцию, аккуратно вписывая в интерьер помещения. Для наглядности и большего понимания сути построения гипсокартонных коробов рассмотрим технологию их изготовления на примере вертикального короба, призванного спрятать коммуникационные трубы.

Устанавливаем направляющие профили ud на стены единым цельным куском от пола и до потолка. Монтируем их с помощью уровня, четко соблюдая вертикальное положение. Крепить профили нужно дюбелями, как минимум через каждые полметра, а то и чаще. Дюбели подойдут любые, но наиболее оптимальный их размер – это ø6мм и длина 40-60мм. Еще один нюанс, который нужно будет выдержать в процессе решения вопроса, как собрать короб из гипсокартона, это положение профиля относительно труб – нужно постараться придвинуть их как можно ближе. Здесь, как говорится, каждый миллиметр на счету – результатом игнорирования подобных моментов может стать не поместившийся на свое место умывальник или какой-либо другой сантехнический прибор. В общем, все нужно тщательно рассчитать.
Монтируем направляющие на пол и на потолок. На этом этапе работ по устройству коробов из гипсокартона нужно заложить основание, которое обеспечит объем данного изделия. От установленных на стенах направляющих профилей под углом 90° к стене монтируем еще пару отрезков направляющего профиля так, чтобы они образовали наружный угол, придав изделию объемный вид. Точно такие же профили монтируем и на потолке.

Устройство коробов из гипсокартона фото

Собираем угловую конструкцию из направляющих профилей ud. Здесь понадобится скрутить в единое изделие пару направляющих профилей – они складываются друг с другом так, чтобы полки расположились друг относительно друга под углом 90°. Профили соединяются посредством тексов (саморез по металлу ø3,5мм и длиной 9мм), установленных через каждые 150-200мм. Профили лучше подрезать в соответствии с высотой помещения еще до того, как вы их соедините вместе.
Устанавливаем угол. Здесь все просто, как дважды два – один край углового элемента устанавливаем в напольные направляющие, а второй в потолочные. Как раз в то место, где они образуют наружный угол. Внизу и вверху угол фиксируется к направляющим все те же тексами, прямое назначение которых сводится к простому и быстрому креплению профилей для гипсокартона друг к другу.

Как собрать короб из гипсокартона фото

Раскрепляем угловую конструкцию несущими профилями cd. Для начала берем рулетку и замеряем расстояние от стеновой направляющей до углового элемента – померить этот размер нужно с одной и с другой стороны будущего короба, причем сделать это нужно по всей высоте. Если стены кривые. то возможно каждый из профилей cd придется резать по индивидуальному размеру. Если расстояние примерно одинаковое и колеблется в пределах 5мм, то можно выбрать средний размер и порезать согласно ему все ребра жесткости. Когда заготовка будет нарезана, вставляем ее между настенной направляющей и углом с двух сторон короба и надежно крепим ее тексами. С каждой стороны ребра жесткости необходимо установить по два текса.

Люки

Сантехнические люки на коробе обеспечивают доступ к оборудованию. Их размер и количество зависит от габаритов конструкции и количества обслуживаемых приборов. По способу открывания различают люки, которые распахиваются, откидываются, отодвигаются в сторону или выезжают в ответ на нажим.

Люк может выделяться на окружающем фоне или сливаться с ним. Маскировка возможна благодаря использованию одного и того же материала для короба и крышки люка.

Самодельный люк изготавливается из гипсокартонного листа. Основой служит профильный каркас, на котором закрепляется кусок гипсокартона; сверху наклеивается выбранный финишный материал. Ручку используют вакуумную, на присосках, или обычную, для которой сверлят отверстие.

Если короб из гипсокартона покрывают плиткой, для смотрового люка также используют этот практичный материал, наклеивая его на лист ДСП или фанеры. С изнанки крепятся магниты, которые притягиваются к металлическому каркасу и обеспечивают правильное положение дверцы. Существуют заводские стальные люки, но они вписываются не во всякий интерьер. Кроме того, из-за веса они не подходят для установки на короб из ПВХ-панелей.

Замаскированный ревизионный люкИсточник remont-ekspert.ru

О том, как сделать ревизионный люк на магнитах в следующем видео:

Коротко о главном

Короб для труб в ванной – важная составляющая комфорта и эстетичности помещения. Его изготавливают из материалов, способных сопротивляться колебаниям температуры и влажности. Чаще остальных сооружают конструкции из гипсокартона с облицовкой из керамической плитки, популярны варианты из пластиковых панелей. Растет интерес к использованию рольставней, но они вписываются не во всякий дизайн.

При выборе подходящего варианта обращают внимание на итоговую стоимость проекта и его соответствие габаритам помещения. Частью конструкции является смотровой люк, необходимый для доступа к приборам учета и арматуре

Его стараются сделать незаметным, для чего используют тот же материал, что и в остальной отделке.

4 варианта обустройства разборного короба

Разборный короб для труб в ванной.

Разборный корпус позволяет производить ремонт трубопровода при возникновении аварийных ситуаций.

Сооружают его такими способами:

Гипсокартонный короб снабжают свободным металлическим каркасом, не совмещаемым со стеной. К выложенной плитке конструкция крепится с помощью полиуретанового клея. Для демонтажа короба выходящие из него трубы соединяют быстроразъемным способом. Для получения доступа к коммуникациями клеевой слой разрезают ножом, обшивку и каркас убирают в сторону.
Каркас закрепляют на стене. По размеру конструкции вырезают гипсокартонные заготовки. Их фиксируют после облицовки материала. В плитке сверлят отверстие, ввинчивают саморез. Для получения доступа к трубам болты выкручивают, обшивку аккуратно снимают.
Кафель укладывают, вместо клея применяя силиконовый герметик. Это способ подходит для оформления гипсокартонного шкафа. При нанесении состава тонким слоем элементы не смещаются. Разобрать сооружение без повреждения плитки можно. При использовании простого клея демонтаж без разрушения облицовки невозможен. Слой герметика рассекают строительным ножом. После этого выкручивают саморезы, разбирают каркас.
Собирают пластиковый короб без основы. Направляющие приклеивают к кафелю жидкими гвоздями. Тем же способом фиксируют стартовый профиль. В эти элементы вставляют ПВХ-панели. Передний угол формируют путем установки широкой полки. Съемная конструкция не обладает достаточной прочностью, однако быстро разбирается в случае возникновения аварийных ситуаций.

Варианты изготовления короба

Сегодня существует несколько способов того, как сделать короб для труб в ванной. Но, несмотря на некоторые отличия, они имеют схожий алгоритм создания каркаса.
Монтаж каркаса короба своими руками предполагает проведение следующих операций:

устанавливаем три оси жесткости. Для этого нужно использовать направляющие алюминиевые профиля и рейки;
с их помощью формируем прямоугольник, один угол которого будет приходиться на трубы, которые нужно замаскировать. В результате направляющие образуют равносторонний треугольник;

Треугольный каркас

монтаж направляющих, которые нужно крепить к стенам, происходит с помощью дюбелей;
третью направляющую следует крепить с помощью уголка или вспомогательных планок, размещенных по краям короба;
для стабильности конструкции между тремя направляющими устанавливают поперечные балки.

По окончанию работы каркас должен быть жестким и не шататься. Такой короб из гипсокартона для ванной простоит очень долго.
Монтаж каркаса завершен и можно приступать к заделке короба. Как уже отмечалось выше, зашить металлический каркас в ванной можно только влагостойким гипсокартоном. Заделать самостоятельно короб для труб в ванной с помощью гипсокартонных плит можно, руководствуясь следующей схемой:

нарезаем листы гипсокартона на необходимые полоски. Листы нужно раскраивать таким образом, чтобы их размер соответствовал двум граням устанавливаемого короба;
вырезанные куски прислоняют к граням металлического каркаса и крепят с помощью саморезов.

Каркас, обшитый гипсокартоном

Помните! Крепить листы следует таким способом, чтобы они не выходили за границы каркаса. Подобным образом можно маскировать вертикальные и горизонтальные трубы.
Второй способ используется в случае, если необходимо закрыть трубы в ванной, располагаемые по центру стены. В данной ситуации монтаж короба предполагает следующие манипуляции:

здесь следует использовать не три, а четыре ребра жесткости;
теперь уже две направляющих следует крепить к боковым граням с помощью поперечных балок и уголков;
также обшивка гипсокартоном здесь необходима не двум, а трем граням.

Прямоугольный каркас

Все стыки шпаклюют, а затем грунтуют грунтовкой глубокого проникновения фирмы Кнауф.
Помните, что при монтаже своими руками конструкций следует заранее предусмотреть доступ к счетчикам и вентилям. Обычно для этих целей в коробах монтируют специальный люк.
Монтаж разборного варианта короба осуществляется схожим образом с предыдущими конструкциями. Отличия заключаются только в съемном элементе, который монтируется таким образом, чтобы он не мешал ремонту труб

Крепить листы в данной ситуации следует вблизи края.
Обратите внимание! Замазывать или заклеивать саморезы на месте съемного куска гипсокартона не нужно!
На готовый короб кладут плитку. На месте съемного элемента получится небольшой зазор

Его можно закрыть с помощью пластикового уголка или плинтуса. Он крепится на силиконовый герметик или жидкие гвозди.

Как сделать пластиковый короб своими руками

Сборка каркаса

Основу собирают тем же способом, что и при сооружении гипсокартонного короба.

Пластиковый короб для труб.

Для этого выполняют такие действия:

Закрепляют направляющие на стене, используя дюбели.
Формируют наружный угол, закрепляя профиль с помощью перемычек. Фиксация всех деталей каркаса осуществляется с помощью саморезов по металлу.

Если между трубой и стеной остается большое расстояние, устанавливают деревянную полку. В конструкции предусматривают дополнительный люк. Это позволяет использовать свободное пространство для хранения бытовой химии и инвентаря.

Обшивка каркаса

Каркас обшивают простыми ПВХ-панелями. Ширина полосы подбирается в соответствии с размером конструкции.

Зашивку выполняют так:

Возле стены устанавливают начальный профиль, в него заводят край ламели. Второй край изделия прикрепляют к перемычкам саморезами.
Следующую панель стыкуют с предыдущей. Свободный край обрезают по стойке каркаса. Его также закрепляют саморезами.

.Если часть труб не подлежит маскировке, их обходят таким способом:

возле стены устанавливают стартовый профиль;
в панели формируют отверстия размером, составляющим половину сечения трубы;
подрезают панель по ширине и вводят в пространство за трубопроводом;
в следующей ламели делают такой же вырез, элементы обшивки соединяют друг с другом;
оставшиеся зазоры заполняют герметиком.

На поверхностях пластиковых панелей размечают места расположения люков.

Завершающий этап

Процесс сборки завершается установкой люка, которую осуществляют так:

С помощью лобзика вырезают отверстия. Устанавливают откидной или поворотный люк соответствующего размера. Пластиковое изделие фиксируют с помощью герметика.
Прижимают люк к поверхности, излишки герметика удаляют. Если люк не имеет ручки, фурнитуру приобретают отдельно.
Внешний угол закрывают полимерным плинтусом, который закрепляется герметиком. На время высыхания состава деталь закрепляют малярной лентой.

Подготовительные работы

Чтобы рабочий процесс шел быстро и без заминок нужно заблаговременно подготовиться, чтобы не стопориться в процессе. Всё начинается с чертежа. Это очень просто. Вы уже знаете, какую трубу нужно спрятать, поэтому осталось лишь продумать размеры будущей конструкции, достаточно отступить от трубы на 2-5 сантиметров в обе стороны и там крепить профиль. Такого расстояния будет вполне достаточно, да и место скрадывать нам незачем.

Сам чертеж можно создать на листке для большей наглядности, а можно сделать всю разметку на стене без использования чертежа. Перед тем как сделать короб из гипсокартона для труб в ванной нужно провести разметку. Мы будем рассматривать вариант с трубами, что идут вертикально в углу, ведь такая ситуация встречается в абсолютном большинстве случаев.

Разметка для короба посредине комнаты

Как уже писалось выше, при помощи отвеса обозначают точки на полу и на потолке вблизи стен. При помощи этого нехитрого приспособления они будут находиться четко друг напротив друга, что позволит создать ровный каркас. Потом при помощи малярного шнура или профиля с карандашом на стенах проводятся параллельные линии, что будут обозначать место крепления направляющих.

Теперь от отмеченных точек нужно будет провести линии на полу и потолке, чтобы они образовали прямой угол в обоих случаях.

После простенькой разметки нужно нарезать ГКЛ полосами требуемого размера, чтобы не морочиться в маленьком пространстве с большими листами. Необходимо отрезать две полосы на всю длину листа по ширине короба. Также потребуется еще парочка небольших кусков, длина которых зависит от высоты потолка. Для короба 25*25 см хватит одного стандартного листа гипсокартона. Материал еще и останется.

Доступ к коммуникациям – важная деталь при монтаже короба

Следует учитывать, что сеть когда-нибудь нужно ремонтировать, поэтому нужно обеспечить удобный и быстрый доступ к ней. Для таких целей в конструкции необходимо сделать отверстие.

Отверстие закрывают специальным люком. В строительных магазинах выбор данных конструкций обширный. Покупатели могут выбрать любой цвет, размер и модификацию модели. Крепление устройства выполняется магнитами.

Еще для отверстия применяют жалюзи. Такое решение не каждому нравится, но зато к трубам можно добраться за пару минут.

Съемный короб из гипсокартона и плитки

Съемный короб для труб в ванной подходит в тех случаях, когда необходимо недорого и аккуратно зашить трубы. В данном случае плюсом является то, что если произойдет прорыв трубопровода, легко получить доступ к проблемному месту.

Видео 1

гипсокартон, короб для труб + обшивка инсталляции. Plasterboard installation.

Watch this video on YouTube

Для съемной конструкции берут влагостойкий гипсокартон и направляющие из металла. Все сооружение выполняют из приставных частей, которые устанавливают одна на другую.

Все секции являются угловым элементом и прикрепляются к стене при помощи простых петель, которые используют для навесных полочек.

Сооружение навешивают на шурупы, и оно одновременно опирается на пол. Такая конструкция устойчива к сдвигам. Как дополнительный крепеж применяют металлический уголок с внутренней ее части.

Доступ к коммуникациям становится возможным через люк и после того, когда снимается верхняя часть. Изнутри на секциях приделывают ручки. Это делают для удобного перемещения при установке.

Финальную обшивку съемного короба лучше сделать из плиточной мозаики, которая клеится жидкими гвоздями. В средней секции монтируют люк для доступа к вентиляциям и счетчикам.

Шов между секциями можно не затирать, а можно применить резиновый уплотнитель или силикон.

Отделка короба пластиковыми панелями

Такая конструкция считается хорошей альтернативой. Этот материал не особенно уступает плитке, которая занимает лидирующее место среди материалов для отделки.

За пластиком легко ухаживать, он легко отчищается от грязи, от жировых пятен.

Данный материал не боится перепада температуры, а для ванной комнаты это очень важно. Популярность этого материала основана также на том, что его монтаж это простой процесс, который не требует больших затрат времени и финансов

Если решили сделать в ванной короб из пластиковых панелей, то можно не думать о выравнивании стен. Пластиковые панели монтируются, как и ламинат (способом пазла).

Сам процесс установки занимает пару часов. Отличительная черта данного материала – устойчивость к деформации.

Пластиковые панели имеют еще одно преимущество. Они намного дешевле, если сравнивать их с плиткой. Кроме ее высокой стоимости, к затратам на ее укладку нужно добавить затраты на клей, затирку, уголки, выравнивание стен.

Для пластиковых панелей все это не понадобится. Также и замена плитки является сложной. А поврежденную панель заменить намного проще. По этим причинам пластиковый короб для труб в ванной используют чаще других.

Обшивка пластиковыми панелями труб в ванной

В данном случае советуют весь профиль сразу не устанавливать. Вначале ставиться только пристенный стартовый элемент.
Обшивать начинают одну сторону. Пластик разрезают на небольшие куски и вставляют его от низа и до верха (делают это горизонтально). Крепление для них не потребуется. В тех местах, где нужно контролировать магистраль, делают вырезы и монтируют дверку.
Декоративный элемент для угла. Пластиковый уголок надевается на выступ набранного пластика. Когда он становится на место, его необходимо закрепить тесами к каркасу.
Вторую сторону сооружения обшивают аналогично первой.
С последнего стартового профиля убирается изнаночная полка. Его покрывают силиконом, и он вклеивается в угол.
Щели и места стыка короба с кафельной плиткой заполняются санитарным силиконом. Излишки аккуратно удаляются влажной тряпкой.

Видео 2
