Оптимальное давление газа в газопроводе для квартиры и загородного дома

Основные сооружения, входящие в комплекс магистрального газопровода

Согласно СНиП, магистральный газопровод включает в себя трубопровод и все ответвления с диаметром труб не более 1420 мм. Избыточное давление передаваемого газа не должно превышать 10 МПа.

В состав газопроводного комплекса входят следующие объекты:

Состав сооружений магистрального газопровода

• газовая скважина со «шлейфом»;
• газосборный пункт;
• газопромысловый коллектор;
• очистительные сооружения;
• газокомпрессорная станция;
• магистральный газопровод;
• запорные устройства;
• переходная компрессорная станция;
• переходы;
• линия связи;
• запасной набор труб;
• вдольтрассовая дорога с подъездами;
• газораспределительные станции;
• отводы;
• защитные сооружения;
• лупинг;
• городские газовые сети.

Лупинг – это трубы, укладка которых осуществляется параллельно основному трубопроводу. Лупинги сооружаются, если нужно повысить производительность трубопровода. Их месторасположения не имеет значения.

Лупинг газопровода

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

• Исключение несчастных случаев среди населения.
• Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
• Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
3. В радиусе десяти метров от ГРП (если они наружного исполнения).
4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

• пролегания подземных газораспределительных сетей;
• пересечения с автомагистралями;
• железными дорогами;
• на поворотах у колодца, сборника конденсата, ковера и т.п.;
• на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

• расстояние от сети;
• материал трубопровода;
• диаметр;
• значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
• угол поворота (УП);
• глубина прокладки;
• контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

• для наружных сетей НД составляет по 2 метра;
• для подземных – по 3.

Профилактические меры:

• Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
• Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
• Восстановление опознавательных знаков и обновление табличек.
• Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10.
Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Добыча газа

В недрах земли газ находится в микротрещинах под большим давлением. Естественное движение метана происходит по определенным закономерностям. Газ залегает в земной коре на расстоянии 1-6 км от поверхности, поэтому сначала проводят геологоразведочные работы. Глубоко в недрах планеты есть поры и трещины очень малых размеров, которые содержат в себе газ. Механизм естественного перемещения газа прост: метан вытесняется из пор с высоким давлением в поры с более низким давлением. По всей площади месторождения равномерно устанавливают скважины. Так как давление под землей во много раз больше атмосферного, газ сам выходит в скважину.

Подготовка и транспортировка

Газ не сразу пускают по трубопроводу, сначала его особым образом подготавливают в котельнях, ТЭЦ и на химических заводах. Осушают от водяного пара и очищают от примесей: сероводорода (вызывает коррозию труб), водяного пара (вызывает конденсат, мешает движению газа). Подготавливают и трубопровод: с помощью азота в нем создают инертную среду. Далее газ движется по большим трубам диаметром 1,5 м (под давлением 75 атмосфер). Так как при транспортировании потенциальная энергия газа тратится на силы трения между частицами самого газа и на трение между трубой и метаном, существуют компрессорные станции, поднимающие давление внутри трубы до 120 атмосфер. Подземные газопроводы укладывают на глубине 1,5 м, чтобы конструкция не замерзала.

Типы газопроводов

• Магистральные. Давление в системе 6-12 атмосфер поддерживается до газораспределительной станции, которая снижает давление до нужного уровня.
• Линии среднего давления. Давление в системе 3-6 атмосфер.
• Линии низкого давления. Давление при работе составляет от 0,05 до 3 атмосфер. Именно такое давление в газовой трубе в квартире или в частном доме.

Распределительные и регулирующие устройства

• Регулятор давления газа представляет собой оборудование для управления потоком рабочей среды.
• Системы контроля загазованности автоматически перекрывают подачу газа.
• Редукционный агрегат снижает давление топлива.
• Коммутатор перераспределяет магистральный поток на отдельные ветки.
• Манометры и расходомеры позволяют следить за параметрами системы.
• Фильтры очищают газовую смесь от примесей.

Все эти устройства обеспечивают безопасность магистральных трубопроводов и входят в систему автоматического регулирования параметров.

Приборы измерения давления

Напор в магистральном или домовом трубопроводе измеряют с помощью манометров. Приборы отличаются по точности измерений, принципу действия, стоимости, уровню защищенности.

По типу давления

Измерять можно как избыточное, так вакуумметрическое давление. По этому параметру манометры разделяют на 3 вида.

• Абсолютного давления – измеряют абсолютную величину, от абсолютного нуля.
• Манометры для измерения избыточного давления – разницы между абсолютным и атмосферным. Большинство моделей относится к этой категории.
• Вакууметры – определяют уровень разряжения газовой смеси.

Есть и дорогие варианты, чаще используемые в производстве: напоронометры, измеряющие малейшие изменения в избытке напора, тягонапорометры, определяющие с такой же точностью уровень разреженности.

По принципу работы

По механизму действия различают следующие виды.

• Деформационный – чувствительным элементом прибора выступает трубчатое-пружинное устройство. Давление газа в газопроводе влияет на внутреннюю поверхность трубки. Она деформируется, а по величине деформации вычисляется величина напора.
• Механический – прибор прямого преобразования. Напор смещает измерительный элемент – свободный конец пружины в данном случае, поводок переводит смещение на зубчатый селектор и стрелка на шкале сдвигается по отметкам.
• Электроконтактный – усовершенствованный вариант механического. Если стрелка при измерении достигает максимального допустимого значения, цепь замыкается и датчик запускает сигнализацию. Класс точности у таких аппаратов не превышает 1,5.
• Самопишущие модели – манометр с дисковой диаграммой. Он предназначен для отслеживания динамики показателей в котельной, например, и в быту не применяется.
• Грузопоршневый – состоит из приспособления для создания давления – поршня, измеряющей системы и калибровочных грузов. Такие модели могут работать в очень широком диапазоне в зависимости от настройки и часто используются для регулировки других манометров.
• Жидкостный – «классический» U-манометр, состоящий из сообщающихся сосудов. Величина определяется по уровню жидкости.

Выпускаются и другие приборы – с более высоким классом точности, однако в быту надобности в них нет.

Пропускная способность газопровода

Перед врезкой в газопровод нужно рассчитать пропускную способность магистрали и давление в ней

При врезке в городской газопровод выполняют предварительную работу – расчет пропускной способности. При этом принципиальное значение имеет назначение газопровода. Для бытовых нужд обустраивают простую систему с низким давлением. В таких условиях расчеты выполняют по самым простым формулам, с учетом только диаметра трубы и среднего значения давления в сети.

Q_max = 0.67 Ду² * p, где

• Q_max – пропускная способность;
• Ду – условный проход трубы – внутренний диаметр, указываемый в документах;
• p – сумма рабочего давления в газопроводе и 0,1 МПа.

При расчетах используют средние величины – скачки давления, величину силы трения, возникающего при перемещении, не учитывают.

Если подключение производится к магистралям с более высоким давлением, нужно учитывать и другие параметры. Используется формула Q_макс =196,386×Д²×P/Z×Т, где:

• Q_макс – максимальная пропускная способность;
• Д – внутренний диаметр газопровода;
• P –сумма рабочего давления и 0,1 МПа;
• Z – коэффициент сжимаемости газа;
• Т – температура подаваемого газа в Кельвинах.

Отсюда хороша заметна зависимость пропускной способности от температуры. Чтобы увеличить этот параметр, нужно поддерживать стабильную температуру подаваемого топлива и утеплять газопровод.

Устройства распределения и регулировки давления газа

Понятно, что для соединения трубопроводов различной категории требуется регулятор давления газа в магистралях. Для этого используются газорегуляторные пункты, которые представляют собой набор специального оборудования для управления потоками топлива.

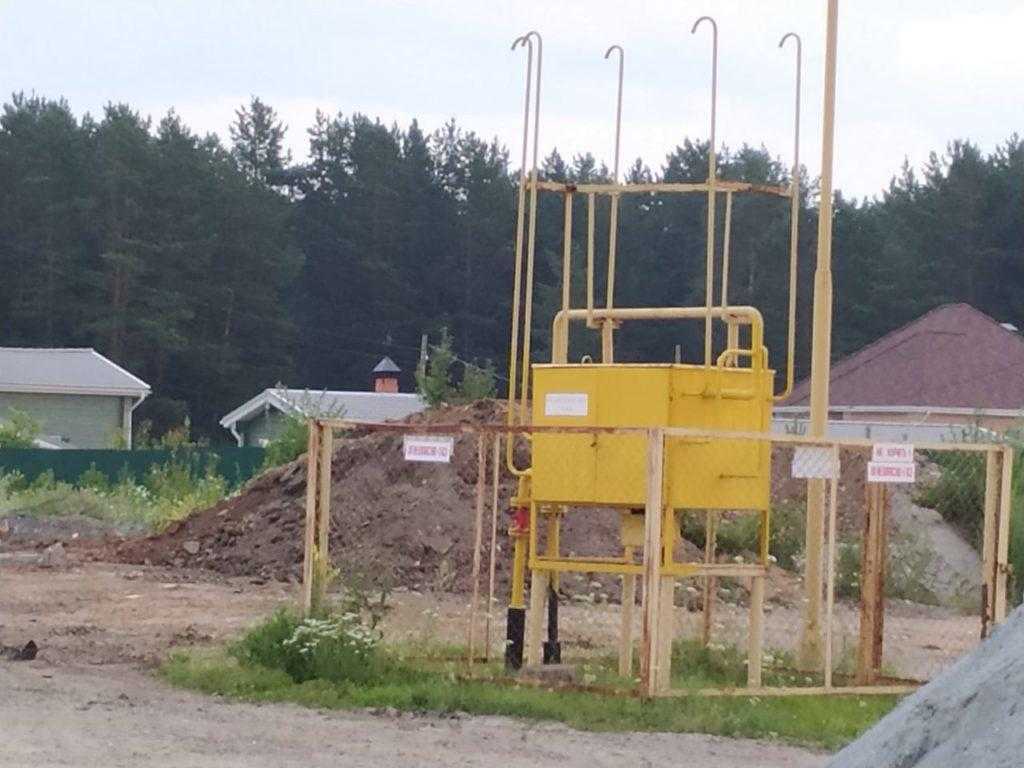

Регулятор давления газа

В состав современного ГРП входят:

• Редукционные агрегаты, предназначенные для снижения давления газа.
• Коммутационная аппаратура, используемая для перераспределения потоков топлива по отдельным потребителям и различным магистралям.
• Контрольные приборы (манометры, расходомеры), позволяющие контролировать параметры работы системы.
• Оснащение для очистки газово смеси (фильтры).

Схема газораспределительного пункта (ГРП) современного поколения достаточно сложная. Данное устройство оснащается системами автоматического регулирования параметров работы системы, что позволяет не только упростить контроль рабочих режимов, перераспределение потоков, но и обеспечить безопасность эксплуатации газовых магистралей и оборудования.

Общая информация о давлении

Поддерживаемое давление газа зависит от назначения трубопровода

По определению давление – физическая величина, равная силе, которая действует на единицу площади под 90° к поверхности. Так как голубое топливо передается по трубопроводам, здесь условной поверхностью выступает площадь сечения трубы, а напор определяет скорость перемещения вещества.

Давление на разных участках газопровода от месторождения до форсунки в газовом котле поддерживается разное.

Виды давления

Напор в трубах жестко нормируется. Если в магистральной трубе величина слишком мала, переместить газ к другой станции попросту не удастся. Если давление в домовой сети будет слишком велико, на конечном пункте – горелке, газовую смесь не удастся смешать с кислородом в нужной пропорции, чтобы поддерживать горение, а не спровоцировать взрыв.

По величине напора классифицируют газопроводы. А так как он поддерживается постоянно, газ «связывают» с этой величиной.

Различают магистральные и распределительные газопроводы.

Магистральные – по такому трубопроводу газовую смесь передают на большие расстояния. С определенной частотой здесь установлены газокомпрессорные станции, которые поддерживают необходимый уровень. Конечным пунктом для магистрали служит местная распределительная станция. По уровню напора различают 2 вида:

• магистральные сети 1 класса – с рабочим давлением от 2,5 до 11,8 МПа включительно;
• 2 класса – поддерживается по нормативу 1,2–2,5 МПа.

Распределительные – по трубопроводу газ доставляют от станций к конечному потребителю – внутридомовым сетям. Различают:

• 1 категория – бытовой газ передается под давлением от 0,6 до 1,2 МПа;
• категория 1а – более 1,2 МПа;
• 2 категория – 0,3–0,6 МПа.

Единицы измерения

Измеряется давление самым разным образом. Но если речь идет о газовой линии, чаще всего используются следующие варианты:

• 1 мм. рт. ст – эта единица очень наглядна, особенно когда используют для измерения жидкостный манометр.
• 1 атм – единица измерения более традиционная. Первой величиной, которую можно было с чем-то сравнивать, было атмосферное давление. Величина, высчитываемая от абсолютного нуля, носит название абсолютная. Отсюда, избыточное давление равно разнице между абсолютной и атмосферной величиной. При изменении разряжения определяют, насколько уровень в некотором ограниченном объеме – трубопроводе – меньше атмосферного. Эту величину называют вакуумметрическим давлением. При ремонте или обследовании внутридомовых сетей измеряют вакуумметрическое в системе удаления дыма, и избыточное давление – в газопроводе.
• 1 бар – единица, более распространенная в Европе. 1 бар равен 100000 Па.
• 1 Па – единица измерения принятая в системе СИ. Неудобна тем, что слишком мала – всего 1 ньютон на 1 м². При обследовании газопроводов используют большую единицу – 1 МПа, равный 1000000 Па(паскалей).

Единицы легко перевести друг в друга, воспользовавшись онлайн-калькулятором.

На что влияет давление газа в трубах

Значительное повышение или снижение напора приводит к некорректной работе оборудования. Норма для жилых домов — 0,003 МПа

Для нормальной работы газового оборудования газ должен подаваться под тем напором, на которое оно рассчитано. Если это распределительная станция в цеху, напор в трубах должно быть высоким. Однако обычному пользователю – жителю квартиры или частного дома, приходится сталкиваться только с низким или условно средним значением в распределительных сетях.

На практике различают 3 ситуации.

• Среднее давление газа – голубое топливо подается на форсунки и горелки под нормальным напором. При этом газ в правильной пропорции смешивается с кислородом из воздуха и горит, обеспечивая подачу тепла.
• Выше нормы – часть газа не сгорает. Либо накапливается, либо окисляется только до угарного газа. Это может привести к отравлению, пожару или даже взрыву.
• Низкое давление газа – сгорает полностью, но подается в недостаточном количестве, в результате огонь на горелке нельзя сделать интенсивным. Отопительный котел не вырабатывает достаточного количества тепла.

Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

Классификация газопровода по давлению

В системах газоснабжения в зависимости от давления транспортируемого газа различают:

• газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
• газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
• газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
• газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
• газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.

Расположение газопроводов (классификация)

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

Материалы для газопроводов

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.

Принцип построения распределительных систем газопроводов

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т.е. потребители имеют одностороннее питание.

В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.

Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.

Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.

ООО «ГазКомфорт»

Офис в Минске: г.Минск, пр. Победителей 23, корп. 1, офис 316АОфис в Дзержинском: г.Дзержинск, ул. Фурманова 2, оф.9

Охранные зоны

Если происходит возведение комплексов или зданий, никак не задействованных в деятельности системы АГЗС, непременно учитывается соблюдение охранной зоны, протяженность которой зависит от типа охраняемого сооружения. Ее размеры:

• снаружи – 2 м с каждой стороны, даже в стесненных условиях;
• от подземного – 3 м от разграничивающего газопровода;
• АГНКС и АГЗС ограничиваются замкнутым кругом радиуса не менее десятка метров от установленных границ комплекса объектов капитального строительства.

Таблица расстояний от подземного газопровода до строений Нормативные расстояния – это норма удаленности от газопровода до коммуникаций. Водопровод, линии электропередачи, автодороги и рельсы железной дороги должны находиться на определенном расстоянии, которое регламентирует справочная таблица. Учитываются минимальные расстояния по горизонтали в свету (они зависят от давления газопровода) и другие существующие требования – электрохимическая защита, климатические особенности, присутствие ПУЭ и высоковольтных линий и т. д.

Расстояние от зданий и сооружений до газопровода должно строго соответствовать нормам. Дистанционные нормативы регламентированы напором подаваемого газа и типом построенного газопровода. Для надземного с низким давлением требуется только охранная зона, обусловленная существующими правилами эксплуатации. При необходимости в ней должна проводиться реконструкция.

Дистанция до надземных газовых труб

Нюансы

Дополнительное приложение требует соблюдения расстояний от котельных, как пожароопасных конструкций промышленного назначения. Две трубы – только в 4-метровом удалении от жилой постройки. Окна и кровля предполагают не менее 0,2 метра, а до двери – 50 см.

Дистанцирование от складов может регламентироваться предприятием, но оно не должно составлять величину меньшую, чем в СНиП 2.07.01-89 и СП 42.13330.2011. Это же относится и к прокладке у подошвы откоса, которая может регламентироваться строителями и администрацией РЖД (иногда расстояние от газопровода до железнодорожных путей уменьшается, но меньше нормативного не допускается, особенно вблизи насыпи).

Схема газоснабжения частного жилого дома

Отдельно учитываются резервуары СУГ. Их существует несколько видов. Например, по ориентации в пространстве они делятся на вертикальные и горизонтальные, от месторасположения – подземные и наземные резервуары СУГ, одностенные и двустенные резервуары СУГ – по степени выносливости конструкции. Объем, расположение и тип комплекса регламентируют дистанции. Стандартный ГПК имеет значение максимального давления.

Газопровод около здания

Относительно резервуарных установок принимаются во внимание нормативы СП 62.13330.2011, но в каждом конкретном случае минимум удаленности учитывается в зависимости от характеристик конкретного газгольдера. Подземные углубляются на 0,6 м, а световое расстояние между ними составляет 0,7 м. Пункт учета расхода газа – обязательное условие при использовании подобных установок, смесительные при необходимости монтируются в 10 метрах

Пункт учета расхода газа – обязательное условие при использовании подобных установок, смесительные при необходимости монтируются в 10 метрах

Подземные углубляются на 0,6 м, а световое расстояние между ними составляет 0,7 м. Пункт учета расхода газа – обязательное условие при использовании подобных установок, смесительные при необходимости монтируются в 10 метрах.

Прокладка подземного газопровода

Проектирование строений любого плана должно осуществляться вблизи газопровода только с ведома контролирующих и надзорных организаций, которые и высчитывают норму в зависимости от типа сооружений и подаваемого напора ценного химического сырья и топлива.
