Конструкция ушп утепленной шведской плиты

Минусы технологии

Несмотря на плюсы есть и негативные стороны. Итак, недостатки УШП, к таковым относятся:

  • безопасность. Как показывает практика, возводят до трёх этажей. Ведь для каждого из нас безопасность превыше. Это однозначно минусы УШП;
  • полное отсутствие доступа к коммуникациям: коммуникации, водопроводы внутри армированного монолитного строения. Повреждение способно создать большие проблемы в плане физического доступа. Разрушение основы возможно, но дальнейшая пригодность не гарантирована. Часто говорят, что просела плита УШП;
  • точность расчётов: Малейшие неточности повлекут непригодность строения, приведут к появлению трещин;
  • цоколь: те, кто выбирает УШП, может забыть о возможности сооружения подвального, полуподвального, цокольного этажа;
  • высотность: Допускается возведение трёх, но при условии, что вес не будет превышать двух этажей вместе взятых. Не рекомендовано возводить УШП на склоне;

Подготовка материала

Для строительства стен бани я решил применять пиломатериалы из хвойных пород древесины. Для этого выбрал брус длиной 5,5 м и сечением 100 х 150 мм. Таким образом стена бани должна была получиться толщиной 100 мм. Мало?

Конечно, это так. Но даже толщины 150 мм было бы недостаточно для того, чтобы баня отвечала нормам теплозащиты

А поскольку последующего утепления стен все равно не избежать, зачем увеличивать стоимость и трудоемкость работ? Так как я работал в одиночку, вес пиломатериалов для меня был очень важной величиной. Таскать на себе 50-килограммовые «шпалы» 150 х 150 мм очень не хотелось. После того, как я привез на участок весь брус для бани, его пришлось некоторое время просушить, так как он был очень сырой

Для этого достаточно было сложить пиломатериалы в штабели на прокладки и закрыть сверху. Через пару недель древесину можно было использовать

После того, как я привез на участок весь брус для бани, его пришлось некоторое время просушить, так как он был очень сырой. Для этого достаточно было сложить пиломатериалы в штабели на прокладки и закрыть сверху. Через пару недель древесину можно было использовать.

Брус для бани

Для устройства сруба каждый брус для бани необходимо было антисептировать, чтобы исключить в дальнейшем развитие гнилостных бактерий и жучков. Отдельная обработка древесины заняла бы очень много времени. Я ее производил одновременно с монтажом сруба бани. Пока покрывал защитной пропиткой количество пиломатериалов, достаточных для монтажа двух ярусов, первые два-три бруса уже подсыхали. С них и можно было начинать очередной венец бани.

Льноджутовое полотно

Для герметизации щелей между венцами я использовал ленты из льноджутового полотна шириной 100 мм, которые просто раскатывал и прикреплял строительным степлером. Венцы соединял между собой гвоздями длиной 200 мм. Я конечно же, преклоняюсь перед мастерством старинных плотников, которые строили срубы без единого гвоздя, на деревянных нагелях, но подвергать себя такому «самопожертвованию» я не стал.

Читайте о том, чем крепить венцы сруба

Как самому построить баню на даче.

Иногда так хочется покинуть суету и шум города, и уехать на дачу. Тишина, прогулки, занятие любимыми делами — что может быть лучше! Если на даче обеспечен комфорт, хочется приезжать ещё и ещё. Одним из комфортных условий проживания на даче является баня.

Строительство можно, конечно, поручить профессиональным строителям. Однако, построить и благоустроить баню на дачном участке вполне по силам самостоятельно. Это избавляет от дополнительных трат и позволяет произвести отделку и благоустройство в полном соответствии со своими желаниями и предпочтениями. Поэтому эта задача непростая, но вполне по силам начинающему строителю. Построенная собственноручно баня будет радовать владельцев ещё больше. Итак, как же самому построить баню?

Во-первых, как и при любом строительстве, сначала необходимо определиться с проектом и с материалами, из которых баня будет строиться. Выбор основного материала для строительства зависит от географического положения и условий эксплуатации, а также от собственных возможностей.

Бани бывают из кирпича, газобетона и других каменных материалов, некоторые отдают предпочтения каркасным баням, однако, многие начинающие строители предпочитают строить баню из дерева. Этот лёгкий и долговечный материал не требует обустройства серьёзного и дорогого фундамента, однако обладает прекрасными характеристиками. В случае надлежащего ухода, эксплуатация бани не будет доставлять особых хлопот.

И конечно, предпочтение стоит отдать брусу — баня из этого материала сохранит все преимущества деревянной конструкции и избавит от проблем и дополнительных затрат, которые могут возникнуть при строительстве стен из бревен. Возведение стен из бруса похоже на работу с конструктором — он может иметь разные геометрические размеры и сечение (прямоугольник, квадрат, полукруглый), а также, в случае профилированного бруса, присутствуют пазы для крепления. Строить из бруса легко и удобно — что может быть лучше для начинающего строителя!

Перечень необходимых материалов и инструментов

Прежде чем заливать бетон, необходимо подготовить ровную площадку и как следует утрамбовать её специальной машиной

Перечень материалов, необходимых для устройства фундамента УШП:

  • песок средней фракции;
  • щебень средней крупности;
  • геотекстиль;
  • пенополистирол экструзионный толщиной 100 мм;
  • дренажные трубы;
  • доски деревянные;
  • прутья арматуры;
  • проволока вязальная;
  • трубы разного диаметра для инженерных коммуникаций и водяного теплого пола;
  • нейлоновые хомуты;

Для работы понадобятся такие инструменты:

  • совковые и штыковые лопатки;
  • тачка;
  • нивелир;

L-блоки облицованы плоским шифером для выкладки фундамента

Диапазон применения и особенности схемы

Каждый проект требует индивидуального расчета фундамента в зависимости от характеристики грунта, веса дома, соотношения площади постройки к длине периметра, особенностей климатической зоны и других факторов.

Если максимально обобщать, то финский фундамент рассмотренной конструкции можно рекомендовать к применению во всех климатических зонах РФ для всех категорий грунтов при ориентировочной нагрузке 1 — 3 тонны на погонный метр МЗЛФ.

Указанный диапазон нагрузок соответствует большинству проектов каркасных домов с этажностью 1 — 2 и одноэтажных коттеджей без ограничения типа их конструкции. Впрочем, адаптация УФФ под более тяжелые дома не составляет проблемы: изменение конструкции в этом случае идет путем увеличения сечений подушки и цоколя ленточного фундамента.

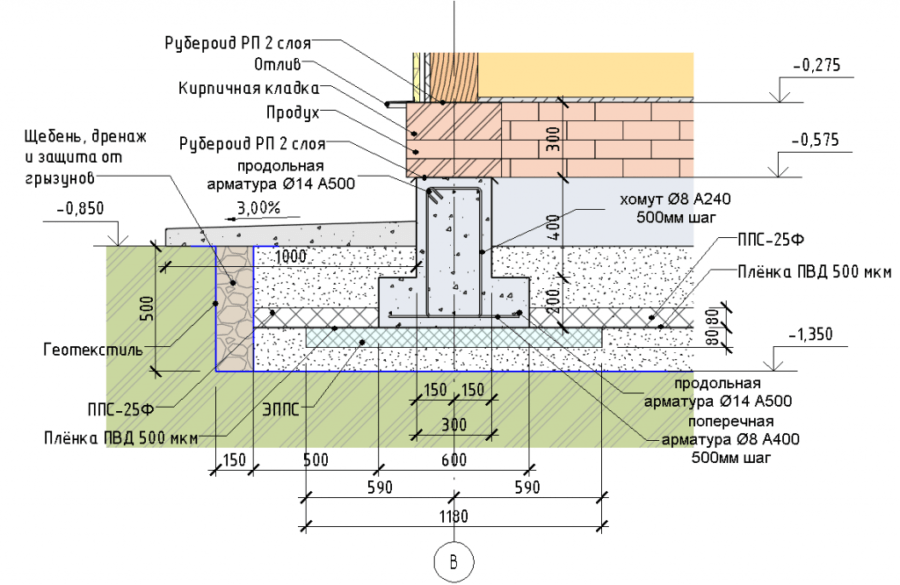

Типовая конструкция МЗЛФ — мелкозаглубленного ленточного фундамента

В экономическом плане схема подходит лишь к строениям без подвалов.

Среди преимуществ УФФ можно отметить:

  • Изящное и простое решение противоморозной защиты
  • Высокие показатели энергоэффективности, лишь незначительно уступающие схеме типа утепленной шведской плиты (УШП).
  • Хорошая адаптационная способность к изменениям проектов по нагрузкам, высоте цоколя, последовательности выполнения отдельных этапов, ремонтопригодности проложенных коммуникаций.
  • Возможности вести работы малыми силами и небольшими средствами, делая значительные перерывы по времени (например, можно обойтись без опалубки, а заниматься разводкой отопления и отливать плиту пола допустимо уже после монтажа крыши).
  • Вариант лучше, чем УШП адаптируется к уклонам участка.
  • Схему допустимо применять при высоком уровне грунтовых вод

Недостатки (во многом, условные) фундамента данного типа связаны с недостаточной энергоэффективностью применительно к концепции «пассивного дома» и значительным объемом земляных работ. Стоимость цикла при реализации схем, близких к технологии Omatalo, составляет 100 — 120 $/м² плана постройки.

Вариант по цене дороже стандартного нулевого цикла. Однако, если учитывать утепление и разводку коммуникаций, финская схема выходит немного дешевле.

Технико-экономическое сравнение с УШП дает следующие результаты: при высоте цоколя 80 см и выше вариант дороже утепленной шведской плиты на 10% — 15%. Высота цоколя значительно влияет на расходы, так как прямо пропорционально связана с объемами доставляемых на объект засыпных материалов.

Следует отметить, что замена экструдированного пенополистирола пенопластом (при сохранении толщины теплоизолирующего слоя) не дает ощутимого удешевления проекта (итоговая сумма снижается не более, чем на 2% — 3%). Если же исходить из одинакового уровня энергоэффективности, учитывающего влагопоглощение, то утепление пола плитами ПСБ-С обходится дороже, чем с помощью ЭППС.

Технология «шведская плита»

22.04.2020 Шведская плита — это утепленный монолитный плитный фундамент малого заглубления. Главная особенность этой технологии в том, что всё основание дома базируется на слое утеплителя (под плитой). Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов, при любой глубине залегания грунтовых вод.

Данная технология базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Технология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.

Принципиальная схема устройства утепленной шведской плиты

Особенности монтажа

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод (дренажная система по периметру сооружения). Важную роль играет также устройство непучинистой подготовки (подушка из крупного песка, щебня). В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение данных слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации (водопровод, электричество, канализация и т.п.) и вводы.

Конструкция шведской плиты предполагает передачу всех нагрузок от сооружения (собственный вес, эксплуатационные нагрузки, снеговые и т.п.) на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются высокие требования по прочности. Наиболее рациональным вариантом применения в данной конструкции являются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Интегрированная в конструкцию фундамента система подогрева обеспечивает комфортные условия внутри помещения. А использование прочных и абсолютно влагостойких плит ПЕНОПЛЭКС ФУНДАМЕНТ в качестве подготовки основания в разы увеличит теплотехническую надежность и эффективность системы теплого пола. В качестве теплоносителя в системе может применяться обычная вода или антифриз (если в зимний период времени в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов в системах водяных теплых полов могут использоваться практически все виды труб: металлопластиковые, медные, из нержавейки, полибутана, полиэтилена и т.д.

При укладке греющих труб руководствуются следующими правилами:

  • Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб. И наоборот, то есть, вдоль наружных стен греющие трубы должны быть уложены более плотно, чем в середине помещения.
  • Не имеет смысла укладывать трубы плотнее, чем через 10 см. Более плотная укладка ведет к значительному перерасходу труб, при этом тепловой поток остается практически неизменным. Кроме того, возможно появление эффекта теплового моста, когда температура подачи теплоносителя сравняется с температурой обработки.
  • Расстояние между греющими трубами не должно быть более 25 см, для обеспечения равномерного распределения температуры по поверхности пола. Чтобы «температурная зебра» не воспринималась ногой человека, максимальный перепад температуры по длине стопы не должен превышать 4°С.
  • Отступ греющих труб от наружных стен должен составлять не менее 15 см.
  • Не рекомендуется укладывать греющие контуры (петли) длиной более 100 м. Это приводит к высоким гидравлическим потерям.
  • Нельзя укладывать трубы на стыке монолитных плит. В таких случаях надо положить два отдельных контура по разные стороны от стыка. А трубы, пересекающие стык, должны быть уложены в металлические гильзы, длиной 30 см.

Возведение фундамента

Перед возведением фундамента своими руками надо подготовить инструменты и материалы. Понадобится пенополистирол не менее 0,3 кубометра на 1 метр площади плиты, вязальная проволока, стальная арматура сечением в 10 мм с расходом до 15 погонных метров на 1 метр площади плиты, пленка полиэтиленовая до 1,2 кв/м на каждый кв/м фундамента. Для возведения опалубки следует приобрести примерно 1,5 кубометра обрезной доски, а также все для монтажа коммуникаций.

После тщательных подсчетов, следует заняться подготовкой материалов и возведением фундамента

Пошаговая инструкция:

  1. Освободить площадку, подготовленную для работы, от сорняков и мусора.
  2. Сделать разметку фундамента с помощью уровня и зафиксировать шнуром на колышках.
  3. Снять верхний слой грунта глубиной до 40 см вручную или с помощью бульдозера.
  4. Дно образовавшегося котлована засыпать песком толщиной в 15 см, пролить водой и утрамбовать. Для этого лучше всего использовать виброплиту.
  5. Поверх песка уложить полотно геотекстиля так, чтобы края его заходили за границы плиты на 20-30 см.
  6. Сделать дренаж: разбросать щебень по фильтрующему материалу слоем 10-15 см, на боковые стороны накинуть края полотна.
  7. В выложенном слое щебня проложить коммуникации (канализационные и водопроводные трубы, кабели), временно закрепив их вертикально при помощи обрезков арматуры и хомутов из пластика.
  8. По сторонам фундамента установить опалубки из утеплителя толщиной 5-10 см. В качестве утеплителя можно использовать пенополистирол, который применяется специально для утепления бетона. Для ограждения с внешней стороны используются доски, которые закрепляют упорами из бруса.

Далее, надо произвести укладку листов гидроизоляции под плиту на дно котлована. Можно использовать современный материал или рубероид. Должна быть герметичность, чтобы не проходила влага. Для этого листы укладывают внахлест, стыки между ними прожигают бензиновой горелкой. Края листов должны выступать за периметр не менее 30 см, чтобы впоследствии с их помощью выполнить торцовую изоляцию.

В качестве слоя утеплителя под теплый пол, как нельзя лучше подойдут листы пеноплекса или похожего материала

Теперь следует уложить первый слой теплоизоляции. Рынок для этой цели предлагает три материала: пенопласт, минеральную вату и пенополистирол (пеноплекс). Специалисты рекомендуют последний. Другие два не подходят, так как пенопласт очень ломкий и не выдерживает большой нагрузки, а минеральная вата не переносит влагу и при намокании перестает выполнять свои функции.

Для второго слоя используются также пенополистирольные плиты, но стелят их по проекту. В месте, где будет чистовой пол, толщина изоляции должна быть 200 мм. Второй слой укладывается на стыки первого, чтобы не образовывались отверстия, куда зимой может проникать холод. Не заполняются до конца основания стен и колонн, оставляемые для армирования и заливки ростверков.

Для армирования ростверков надо изготовить каркасы из металла сечением 12 мм, ориентированные в продольном направлении, основную арматуру зафиксировать с помощью прута сечением 10 мм и через каждые 30 см скрепить проволокой. Готовые каркасы укладываются в форму и соединяются между собой. Затем производится армирование зон будущей нагрузки. Для этого нужна арматура с сечением 10 мм, которая связывается в сетку с квадратными ячейками.

К арматуре следует прикрепить трубы для теплого пола

К армирующей сетке крепятся пластиковые трубы для обогрева пола, которые в местах подъема защищаются гофрированными трубами, а их распределительные провода прикрепляются к металлическим стержням, которые забиты в грунт. После проведения испытания обогревательной системы можно заняться бетонированием. Убрав мусор и защитив выводы труб, в форму нужно залить бетон и распределить его по поверхности. Делать это можно как вручную, так и механическим способом.

Прочным он будет при правильном обеспечении температурного режима. В жаркое время нужно поливать водой через 2-3 часа после заливки, в более прохладные дни — через 10-12 часов. Через три дня опалубку фундамента можно убрать. После 28 дней, когда бетон наберет достаточную прочность, можно провести алмазную шлифовку его поверхности.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

цемент Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

  • 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.

  • 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
  • 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Технология монтажа УШП фундамента

Перед тем как начать возводить шведскую плиту, необходимо:

  • составить проект фундамента со всеми коммуникация (системой водяного теплого пола, водопровода и канализации, энергоснабжения);
  • строго придерживаться основной технологии возведения основания;
  • закладку и ведение инженерных коммуникаций необходимо осуществлять очень точно.

Процесс возведения фундамента — шведской плиты — можно разделить на несколько этапов:

  1. Первый этап. На этом этапе идет подготовка основания под фундамент и прокладка коммуникационных труб. Первый этап работы такой же, как при укладке обычного фундамента мелкого заглубления. На участке под дом снимают часть почвы, площадью чуть больше, чем площадь фундамента, с целью проведения дренажных работ. При необходимости грунт надо осушить. По периметру плиты роют дренажные траншеи. Засыпают основание песком высотой 15−20 сантиметров, увлажняют и утрамбовывают. На песчаную подушку укладывают геотекстиль. Далее, устанавливают смотровые колодцы (на каждом углу основания) и прокладывают дренаж. На песчаную подушку насыпают гравий высотой 20 сантиметров, тщательно его утрамбовывают и выравнивают. Потом опять насыпают песок и утрамбовывают его. На этом этапе работ в слой песка укладывают инженерные коммуникации — канализационные трубы и трубы водоснабжения — горячей и холодной воды, а также электрический кабель.
  2. Второй этап. На этапе проводятся работы, связанные с монтажом опалубки, укладкой плит теплоизоляции и системы теплого пола. Обеспечить максимальную теплоизоляцию УШП фундамента можно двумя способами:
    • а) с применением L-блоков — это угловые и торцевые элементы из пенополистирола и асбестоцементного листа. Применение L- блоков ускоряет возведение фундамента;
    • б) с использованием теплоизоляционных плит. Этот вариант утепления более трудоемкий, но используется он чаще. Технология утепления состоит в следующем: по периметру плиты устанавливают детали из пенополистирола и укрепляют их упорами из доски, то есть возводят деревянную опалубку. Потом укладывают утеплитель по всей поверхности основания и армируют плиту двумя рядами сетки. На поверхность сетки укладывают трубы для подогрева пола, устанавливают коллектор и подключают к нему систему отопления. После монтажа и подключения труб, проводят испытательные работы на герметичность. Отопительные трубы рекомендуется прокладывать неравномерно. Большее количество труб прокладывают в центре, а вблизи стен — меньшее. Такое расположение труб будет экономить тепло. Укладывают трубы на расстоянии десяти сантиметров друг от друга. Можно использовать медные, металлопластиковые или полиэтиленовые трубы.
  3. Третий, заключительный, этап состоит в том, что бетонную смесь заливают в опалубку и равномерно распределяют по поверхности плиты. Толщина бетонного слоя должна быть не менее 10 сантиметров. Заливку бетонной смеси проводят поэтапно. Для того чтобы не было воздушных прослоек, каждый слой тщательно утрамбовывают. После того как бетонная смесь застынет, снимают опалубку и шлифуют поверхность плиты. Дальнейшие строительные работы проводят только через три недели после заливки бетона, когда поверхность плиты окончательно застынет.

Стоимость утепленной шведской плиты — фундамента УШП — достаточно велика, но позволяет сэкономить при его возведении, так как не требует применения тяжелой техники. Также УШП фундамент обладает высокой теплоэффективностью, что в дальнейшем даст экономию средств на отопление всего дома.

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

  • СНиП 2.02.01-83 – основания зданий;
  • СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
  • СП 63.13330.2018 –строительство железобетонных конструкций.

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

Возможные проблемы и способы их предотвращения

  1. От правильного расчёта толщины фундамента зависит устойчивость и долговечность здания. Если плита будет чрезмерно массивной, то дом будет давать усадку. Недостаточно мощное основание может способствовать перекосу стен и появлению трещин. На сложных грунтах проектирование лучше доверить специалистам.
  2. В межсезонье строительство на участках с высоким уровнем грунтовых вод может быть затруднено. В этом случае требуется провести комплекс мероприятий по осушению основания под утеплённую шведскую плиту. Для этого вокруг фундамента роют траншею, в которой обустраивают дренаж. В отдельных случаях укладка дренажных труб может понадобиться и под подошвой плиты.
  3. Количество бетона, которое понадобится для заливки УШП, измеряется кубометрами. Растекающийся раствор оказывает сильное давление на опалубку, что может привести к её изгибам и повреждениям. Чтобы этого не произошло, по внешнему периметру ограждающего сооружения через каждые 0.5 м в землю вбивают деревянную опору и устанавливают распорные брусья.
  4. Заполнение плиты стараются выполнить в один приём, поскольку нарушение монолитности структуры может вызвать появление трещин на границе отдельных порций бетона. Тем не менее, если нет возможности залить форму за один раз, то процесс разделяют на несколько этапов, располагая отдельные слои бетона горизонтально.
  5. При обустройстве армирующего каркаса следят за тем, чтобы металлические стержни были покрыты слоем бетона толщиной не менее 3 см. В противном случае влага может проникать внутрь железобетонной конструкции, постепенно разрушая фундамент. По этой же причине не допускается монтаж армопояса на вертикальных стержнях, вбитых прямо в грунт.

Видео: как построить утеплённую шведскую плиту за 2 дня

При сооружении утеплённого фундамента следует проявить максимальную скрупулёзность и аккуратность — скандинавская технология не потерпит российского «на авось». Если вы привлечёте к проекту ещё несколько человек из числа своих родственников и друзей, то работу можно будет закончить за 2–4 дня в зависимости от сложности и трудоёмкости конструкции.
