Как установить петли на шкаф или заменить своими руками

Что важно учесть при настройке петель

Существует 4 условных закона регулировки петель, которые важно учесть во время работы:

Перед работой проверяют ровность шкафа на плоскости, его нужно выставить по уровню.
В первую очередь выравнивают дверцу по вертикали.
В некоторых случаях во время регулировки высоты невозможно добиться оптимальных результатов. Причина — слишком большое отклонение дверцы по ширине. Поэтому подкручивают винт, который регулирует ширину зазора. Он должен быть не более 5 мм.
При работе с модульной мебелью, выставленной друг на друга, работу начинают с верхних шкафчиков. При этом вес распределяется правильно, и настройка будет наиболее точной.

Чтобы предупредить быстрое раскручивание винтов, под их головки наносят анаэробные фиксаторы резьбы.

Если нет анаэробного фиксатора, можно нанести эмаль или краску.

Чтобы предупредить быстрое раскручивание винтов, под их головки наносят анаэробные фиксаторы резьбы

Материалы и инструменты

Начинать сборку мебели нужно с подборки материалов и инструментов, которые понадобятся для работы. Нужно учесть структуру материалов, потому что бывают различные виды деревянных поверхностей. Для них потребуются различные крепежные устройства и методы крепления. Основными способами фиксации являются нижнее и верхнее положения. Для массивных створок длиной более метра с тяжелым весом добавляют еще одну петлю посередине. Для монтажа дверей свыше девяти килограммов. Максимальным числом петель при весе изделия 20 кг будет 5 штук.

Сборка мебели не потребует сложных механизмов. Необходимый набор инструментов состоит из простых, привычных вещей. Для монтажа креплений на дверь необходимы следующие инструменты:

саморезы (4х16мм);
рулетка;
молоток;
дрель;
шуруповерт;
отвертка;
карандаш;
уровень;
мелок.

Перед тем как установить петли, нужно подобрать материал для работы. Основным материалом является крепежное устройство. Разновидностей петель на рынке фурнитуры много, они могут отличаться:

конструкцией;
материалом;
дизайном;
функциями;
стилем.

Подбирают их, исходя из видов материала, габаритов, типа мебели. Отдельные крепежные устройства применяют для мебели, отвечающей определенным дизайнерским стилям. Для дверей обычных шкафов используют стандартные полунакладные и накладные крепления.

При выборе крепежных устройств предпочтение лучше отдавать промышленным сертифицированным товарам. Это продлит срок эксплуатации мебели. Подбор петель должен носить комплексный характер с учетом всех необходимых для крепления материалов:

крепежные устройства для крупногабаритных шкафов выполняют функции открытия створок По техническим характеристикам это механические детали; немаловажное значение имеют материалы, из которых изготовлены двери, одним из значимых показателей является их толщина; во внимание также берется материал петель: их изготавливают из сплавов, отличающихся устойчивостью к деформациям и коррозии.. Накладные крепежи с четырьмя шарнирами имеют один принцип крепления:. Накладные крепежи с четырьмя шарнирами имеют один принцип крепления:

Накладные крепежи с четырьмя шарнирами имеют один принцип крепления:

чашки, лежащие в основании крепежного устройства, соединяют с панелью;
вкладыши помещают в основания, крепят на боковой части корпуса.

Декоративные

С доводчиком

Карточные

Без врезки

Эксплуатационный срок этих механизмов превышает допустимые нормы благодаря надежности соединений. Чтобы лучше понять процесс крепления петли на шкаф, нужно хорошо разобраться в видах крепежных устройств. Универсальные петли на четырех шарнирах имеют хороший запас прочности:

интервал угла их раскрытия при монтаже на дверцы шкафа колеблется от 90 до 165о;
регулировать их можно в трех различных плоскостях;
крепежное устройство состоит из двух элементов:
- планки будут установлены на боковую стенку мебели;
- петли прикрутят к дверцам шкафа.

Сложности работы

Многих интересует вопрос, как навесить дверь купе, если рядом с ними располагаются внутренние ящики. В данном случае полки, ящики, которые располагаются изнутри, должны быть несколько короче по глубине, чем внешние элементы

При монтаже следует обратить внимание и на то, что на месте пересечения рамок могут образовываться мертвые зоны. Если в них попадут то в этом случае открыть их будет невозможно, и они потеряют свою функциональность

В целом же специалисты не советуют заниматься монтажом дверей-купе самостоятельно, так как каждая раздвижная система имеет свои особенности, жесткую привязку двери к каркасу, а потому можно просто испортить мебель.

Как крепить петли на шкаф

Установка механизма включает два этапа: крепление к каркасу и непосредственно к дверце. Рассмотрим подробнее, как правильно прикрутить петли на шкаф.

Разметка и сверление

Первым этапом является проведение разметки. Это необходимо для правильного крепления механизма. Нельзя совершать ошибки, иначе это скажется на внешнем виде и функциональности.

Важным этапом в монтаже петель для мебели является подготовительный процесс, заключающийся в замерах, приготовлении заготовок.

Для того, чтобы осуществить разметку, нужно при помощи карандаша или маркера отметить участки для крепления. Сделайте отступ примерно в два сантиметра от края каркаса. Расстояние между соседними устройствами должно быть не менее полуметра.

Точности в разметке можно добиться с помощью специальных шаблонов.

Теперь можно приступить непосредственно к сверлению. Для этого понадобятся дрель и фреза (если нет дрели, можно воспользоваться шуруповертом). Сверлить нужно как можно аккуратнее, чтобы не сделать отверстие слишком глубоким. Его глубина должна быть примерно один сантиметр. Следите за тем, чтобы фреза по отношению к доске была строго под прямым углом, иначе могут появляться трещины, и дырка начнет быстро расшатываться.

После того, как все замеры произведены, необходимо просверлить дырки.

Установка

Вторым этапом установки механизма является навешивание петли на доску шкафа. Проводить работы нужно именно в таком порядке: сначала на каркас, а потом уже на саму дверцу. Последовательность работ:

Наложите конструкцию на места разметки и еще раз подтвердите ее карандашом;
При помощи шуруповерта закрутите шурупы в пазы петли;
Вкрутите элементы крепежа.

В монтаже креплений очень важно определить их месторасположение, как повесить правильно, поскольку во многом от этого зависит срок службы мебельного гарнитура

Готово

Обратите внимание на то, чтобы при прикручивании механизм плотно прилегал к древесине

Рекомендуется располагать крепежные элементы на одном уровне, чтобы петли нагружались одинаково.

Особенности установки

Несмотря на все многообразие мебельной фурнитуры, навешивание разных петель на кухонные шкафы практически ничем не отличается. Большинство современных навесов – всего лишь вариации на тему четырехшарнирной лягушки с разной формой и длиной рычага. Так что в плане крепления к ним применима стандартная схема работ.

Чтобы установить любую чашевую петлю на корпус мебели нужно выполнить несколько простых действий:

Разметить места под установку фурнитуры на фасаде. Как правило, на самой створке от края откладывают около 8 см.
Под чашку в дверце высверливается углубление с помощью фрезера на глубину 12-13 мм.
После примерки навеса отмечаются точки для отверстий под саморезы и высверливаются тонким сверлом. Чашка усаживается на свое место и жестко фиксируется.
Подготовленная дверца с прикрученными петлями прикладывается к каркасу шкафа и выставляется строго по уровню так, чтобы полностью скрыть торцы.
В соответствии с положением лягушки корпус размечается под установку монтажных планок. Здесь также необходимо будет высверлить отверстия под крепеж.

Остается только прикрутить ответную крестообразную планку и соединить две части петли, заведя паз на ее плече под головку крепежного шурупа. После этого нужно отрегулировать положение дверцы, подкручивая соответствующие винты, как было описано выше.

Основные требования

Хотя многие потребители обращают внимание на внешний вид фурнитуры и метод крепления, все же при выборе они должны исходить из таких параметров, как прочность и выносливость. Если пренебречь этой рекомендацией, то купленная фурнитура не сможет справиться с нагрузкой и сломается раньше срока, заявленного производителем

По этой причине компании, специализирующиеся на выпуске мебельных петель и иной продукции, которые стремятся поддерживать хорошую репутацию, в процессе изготовления своих изделий стремятся делать их качественными.

Примечательно, что не имеет значения, какой конструкции потребитель решил купить петли, так как любое подобное изделие будет отличаться высоким качеством исполнения.

Характеристики

Достоинства и недостатки рояльных петель

Несмотря на то, что рояльные петли считаются уже устаревшей фурнитурой, которая применялась широко несколько десятилетий назад, ее еще довольно часто можно встретить в новой мебели. Рояльные петли отличаются следующими достоинствами, которые нельзя не отметить:

Простота конструкции, которая включает минимальное количество элементов.
Легкость монтажа, не требующего использования особого оборудования и инструментов.
Не вызывающая проблем эксплуатация и техническое обслуживание фурнитуры.
Доступная стоимость на рынке мебельной фурнитуры.
Обеспечение повышенной жесткости всей конструкции.

Перечень достоинств действительно большой, однако с рояльными петлями далеко не все так радужно. Главный недостаток такой фурнитуры состоит в том, что она морально устарела, по причине чего ее активно вытесняют другие виды петель

Если для вас определяющее значение имеют эксплуатационные характеристики, не обращайте внимание на историю этой фурнитуры – она хорошо справляется со своим предназначением и ее можно без опасений ставить в мебель

Ниже вы сможете просмотреть фото рояльных петель, чтобы наглядным образом увидеть, какой конструкцией они отличаются. Вы несомненно заметите их сходство с карточной фурнитурой.

Установленные на мебель рояльные накладные петли

Рояльные петли полностью лишены возможности регулировки. Если вам нужна такая фурнитура, которую можно настраивать, сделайте выбор в пользу других видов петель.

Конструктивные особенности

Рояльные петли по конструкции практически идентичны привычным глазу карточным петлям – у них такое же устройство за исключением более высокой длины, которая существенно больше ширины фурнитуры. Такие петли часто изготавливаются умелыми домашними мастерами в кустарных условиях по причине того, что фабричное производство рояльных петель постепенно сходит на нет, а встретить такую фурнитуру сейчас можно разве что только в деревянной мебели.

Петли можно подрезать до нужной длины

Регулировка петель

Несмотря на то, что некоторые пользователи проводят процедуру регулировки «на глазок», когда полотно шкафной дверцы ещё не установлено на мебельную конструкцию, данный подход нельзя назвать корректным. Приступая к этапу корректировки после навешивания фасада, вы получите полное представление о том, каким образом ваши манипуляции с регулировочным винтом петли отразятся и на внешнем виде, и на удобстве эксплуатации дверки. Заранее приготовьтесь к тому, что потребуется несколько раз произвести раскрутку и закрутку шурупа в корпусе механизма, прежде чем вы достигните идеальных показателей расположения дверного полотна. В процессе рекомендуется ручной, а не автоматический инструмент, ввиду чего предпочтение лучше отдать крестовой отвёртке. Шуруповёрт, хотя и способен гораздо быстрее производить манипуляции с винтом, его нагрузка может оказаться чрезмерной для компонента и стереть его головку. Произвести регулировку потребуется по трём параметрам расположения фасада, подробнее о которых пойдёт речь ниже.

Регулировка при горизонтальном расхождении

Производится корректировка положения дверного полотна, путём его сдвига влево или вправо. Вашей конечной целью является исключение слишком больших зазоров между фасадом и панелью шкафа. Учтите, что слишком узкий зазор сделает невозможным движение дверцы по оси своей петли. Также, корректировка требуется в комнатах с нестандартными стенами, где шкаф может располагаться под некоторым наклоном.

Регулировка по вертикали

В отличие от горизонтальной регулировки, вертикальная по направлениям вверх-вниз производится манипуляциями с овальными креплениями в механизме петли. Следующим отличием от процедуры корректировки по горизонтали выступает тот факт, что вертикальное положение фасада со временем может «отвиснуть» из-за постоянного воздействия гравитации. По этой причине производить вертикальную настройку приходится на регулярной основе.

Регулировка глубины дверки

Под глубиной подразумевает подстройка положения двери относительно корпуса шкафа, что также влияет на зазор между ними. Большинству пользователей при условии правильного монтажа и корректной разметки, данный тип регулировки почти не требуется. Чаще всего настройка фасада производится в помещениях с неровными полами, которые могут стать причиной осложнённого хода дверцы.

Крепление петель на стеклянные дверки

С ростом популярности мебели из закалённого стекла расширился и ассортимент фурнитуры, способной исправно работать с данным материалом. Несмотря на повышенные показатели прочности в сравнении с традиционным стеклом, закалённое всё ещё является куда более уязвимым к механическому воздействию, чем дерево и ДСП-панели. Потому под дверцы из этого материала выпускаются отдельные виды петель с принципиально иным видом крепёжного элемента. Первое отличие данных механизмов заключается в повышенной прочности и грузоподъёмности из-за высокого веса стекла. В основе дверных петель под стекло используются такие металлы:

Бронза;
Алюминий;
Цинковый сплав;
Сплав нержавеющей стали.

По принципу крепления петельные механизмы могут быть накладными или врезными. Последние традиционно требуют создания отверстий под фиксирующие винты, когда первые делают ставку на удержание стеклянного фасада путём высокого давления на него. Накладные при этом могут работать по принципу зажима платформами с двух сторон стеклянной двери или с помощью фиксирующих шурупов, прижимающих фасад внутри механизма петли.

Виды петель и их устройство

Современные дверные и мебельные петли классифицируют по ряду признаков: особенностей конструкции, места и способа крепления, а также материала изготовления.

Мебельные

Наибольшей популярностью пользуются мебельные петли, накладные, вкладные (внутренние), секретные, безчашечные, четырехшарнирные, а также для фасадов особой конструкции. Они представлены в ассортименте не только строительных, но и обычных хозяйственных магазинов.

Безчашечные: рояльные, карточные, штырьевые

Безчашечные петли при производстве мебели используются редко. Они предназначены для монтажа межкомнатных дверей. Встретить безчашечные петли можно в мебели советского образца. Сейчас они больше играют декоративную роль, используются при монтаже секретерных полотен и откидных крышек столов-книжек.

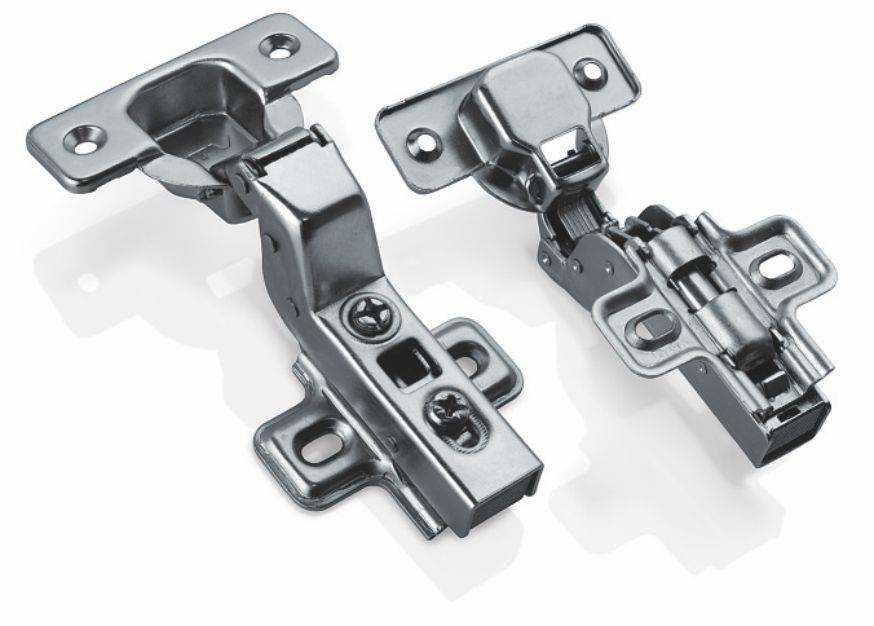

Четырехшарнирные

В большинстве случаев распашные створки современной мебели посажены на четырехшарнирные петли. Это позволяет отрегулировать плотность прилегания полотна к мебельному корпусу, откорректировать расположение дверцы по вертикали и горизонтали относительно короба.

Четырехшарнирная деталь состоит из двух соединенных друг с другом частей:

монтажной планки;
чаши с коленом.

Устанавливаются, когда монтаж обыкновенных четырехшарнирных петель невозможен. Например, если толщина фасадной панели незначительная.

Петли для крепежа специфичных фасадов

Используются, если алюминиевые рамки сборного фасадного полотна имеют различную ширину. Детали подразделяются на внутренние и накладные. Их устанавливают в угловых шкафах, лицевой створ которых отворяется на 45°, 135° и 180°.

Дверные

Дверные петли разделяют по следующим критериям:

месту крепежа;
разновидности конструкции;
методике крепления к коробу;
материал изготовления.

Это касается деталей, предназначенных для изделий, изготовленных из древесного массива и субпродуктов: МДФ, ДСП (ЛДСП). Алюминиевые, стальные или пластиковые двери комплектуются на производстве вместе с полотном и необходимой фурнитурой.

Разъемные. В обиходе называются навесными. Монтаж петель подразумевает возможность отделения дверного полотна от короба без скручивания самой детали.
Универсальные. Сажаются на 8 саморезов. Деталь на рамном крыле с двумя шарнирами, что позволяет открывать дверь как внутрь, так и наружу. Недостаток: чтобы снять дверное полотно, потребуется выкрутить все 8 саморезов.

Врезные

Под монтаж врезных петель нужно подготовить дверь. Фрезой по древесине делаются углубления в полотне, в которые потом вкладываются петли. Затем деталь прикручивается. Благодаря такому способу монтажа при открытии и закрытии двери петли практически не видны.

В отличие от врезных, накладные модели не требуют предварительной подготовки фасада и проема для монтажа.

Ввертные

Вкручиваемая модель подразумевает отсутствие частей пластин. Посаженную на ввертные петли дверь в последующем уже не снять, что одновременно является и недостатком, и преимуществом использования данной модели.

Угловые

Так называемые карточные навесы похожи на крылья бабочек – створ крепится к раме двумя профильными уголками. На торец устанавливаются врезным способом шуруповертом. Недостаток: неэстетичный внешний вид, поскольку такие петли очень выделяются, выступая вперед на фоне фасада.

Потайные

Конструкцией потайных петель предусмотрены 3 поворотные оси. Они используются при монтаже межкомнатных конструкций класса люкс.

Двухсторонние

Двухсторонние петли используют чаще в общественных зданиях с большой проходимостью. Их особенная конструкция позволяет открывать двери как на себя, так и от себя. Визуально они напоминают карточные петли, но имеют три пластины. С двух сторон дополнительной третьей пластины расположены две оси вращения, благодаря которым полотно и открывается в обе стороны.

Правила установки мебельных петель

Как и в статье о видах мебельных петель, будем рассматривать установку четырехшарнирного крепежа, с тремя степенями регулировки.

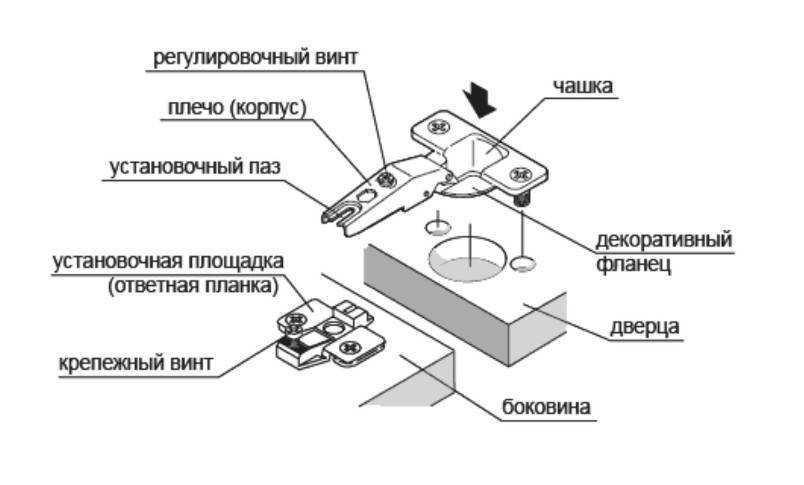

Четырехшарнирная петля состоит из двух разъемных частей:

Крепежная (монтажная) планка крепится к корпусу. При этом есть разница в разметке для внутренних (вкладных) и накладных петель.
Сама петля фиксируется на фасаде посредством установки в специальное технологическое отверстие. Глубина отверстия порядка 12-13 мм, диаметр зависит от размера чаши. В основном используется фурнитура с чашей диаметра 35 мм, реже – 26 мм.

Правильная установка мебельных петель своими руками предполагает предварительный расчет нужного количества, в зависимости от высоты и ширины дверцы, ее веса.

Петли при количестве от трех штук на одну распашную дверцу распределяют на равном расстоянии друг от друга, при этом нужно отслеживать по разметке, чтобы крепежная планка не «попала» в полку.

От края фасада по корпусу обычно отступают 100 мм. Поскольку дверца всегда меньше на 3-4 мм, то для накладного варианта отступ до центра отверстия под чашу составляет порядка 98 мм.

Горизонтальный зазор

Подкручивая два винта, расположенных на ушках ответной планки, можно смещать створки вверх и вниз. При этом устраняются провисание или смещение дверей наверх относительно корпуса.

Подкручивая два винта, расположенных на ушках ответной планки, можно смещать створки вверх и вниз

Алгоритм:

ослабляют винты на всех петлях;
приподнимают или опускают полотно (по случаю);
затягивают винты почти до предела.

Слишком плотное затягивание винтов может привести к срыву резьбы.

Оптимальный вариант — подбор саморезов с мелкой резьбой, они плотно фиксируются в дверном полотне и помогают наиболее точно настроить фасад по высоте.

Ручка кнопка мебельная: какие бывают, какую выбрать

Мебельные. Сейчас применяются достаточно редко. Обычно это мебельные конструкции, которые создаются в классическом стиле. Также актуальны при реставрации и ремонте. На новой мебели практически не используются;
Межкомнатные и входные двери. Выглядят эстетично, а установка не отнимает много сил и времени даже у человека без опыта в подобных делах. Если это дверь из пластика или иного тонкого материала, срезать слой для врезки банально не получится;
Уличные. В основном это касается петель для ворот и калиток. Фурнитура габаритная, а потому применяется намного реже, чем петли-стрелы.

Существует другая классификация, которая отталкивается от конструктивных особенностей самой фурнитуры.

На видео, где используются и монтируются петли без необходимости время, обычно поминают о:

шарнирных;
карточных;
рояльных;
секретерных петлях.

У каждого рассмотренного варианта есть свои особенности.

Здесь речь идет про такие моменты:

Карточные. Эти петли также бывают врезными. Но разновидности без врезки несколько компактнее. В зависимости от своей формы, бывают стандартными или фигурными;
Рояльные. Найти сейчас такие петли в ассортименте ведущих производителей, в числе которых Boyard , Hettich или тот же Blum , вряд ли удастся. Морально и технически устарели. Фактически это более растянутый вариант карточной петли. Применяются на роялях, раскладных столах и старых шкафах;
Секретерные конструкции напоминают карточные, но отличаются закругленными формами. Подходят для дверок, которые открываются сверху вниз или снизу вверх;
Шарнирные изделия подойдут в ситуациях, когда толщина дерева минимальная, и сделать врезку невозможно.

Практически везде речь идет о том, что фурнитура устарела. И это действительно так.

Наибольшим спросом сейчас пользуются именно врезные конструкции. Дополнив петли с доводчиком , получается оптимальная по функциональности, надежности и универсальности фурнитура.

Монтаж

Сначала делают разметку расположения петель по высоте. Количество мебельных петель зависит от габаритов и массы дверного полотна.

Расстояние от верхнего и нижнего краев полотна до петли должно быть минимум 70 мм. Иначе нижние и верхние горизонты короба могут задевать петлю.

Разметку удобно делать с помощью специального устройства — кондуктора

Затем размечают место отверстия под чашку на фасаде. Для этого на нужной высоте от кромки полотна до центра сверления отмеряют 21-23 мм.

Полотно располагают на твердой и устойчивой поверхности, приступают к сверлению «слепого» отверстия фрезой. Все отверстия располагаются перпендикулярно к плоскости фасада и имеют глубину 11-12 мм. После работы мелкую стружку собирают пылесосом.

И еще один вариант — укоротить шип при помощи болгарки или наждака. Иначе можно просверлить полотно насквозь.

В отверстия вставляют чашку, выровняв петлю перпендикулярно к кромке. Отверстия для саморезов отмечают карандашом, петли убирают, а разметку углубляют тонким сверлом. Чашки вкладывают в отверстия и фиксируют саморезами.

Если нет опыта работы с фрезой, нужно потренироваться на обрезках

Теперь нужно приложить фасад к коробу шкафа, выровнять вертикально и отметить места крепления ответной планки. Их углубляют сверлом, и ответную планку можно прикрутить саморезами.

Чтобы петли устанавливались максимально ровно, их можно подпереть деревянной или металлической планкой.

Далее устанавливают фасад. Под крепежный винт планки вставляется паз плеча. При этом следят, чтобы регулирующий винт соответствовал пазу на ответной планке.

Разметка

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель. Ошибки, допущенные на данном этапе, как минимум испортят внешний вид изделия, как максимум – сделают невозможным корректное использование механизма распашной двери. В процессе разметки потребуется карандаш или маркер, которым будут отмечены участки для создания отверстий под чашки механизмов. Потому стоит начать с основных пунктов инструкции к разметке:

В зависимости от веса и размеров дверного полотна, количество устанавливаемых петель может варьироваться от двух до пяти.
Не стоит производить монтаж чашки механизма на самый край фасада дверцы. Рекомендуется соблюдать отступ в 2–2.2 см.
Средняя дистанция между петлями на метровом дверном полотне составляет не менее 50 см. При этом нужно учитывать его вес, который может потребовать большего числа крепёжных механизмов.

Делаем выводы

Исходя из всего ранее рассмотренного и сказанного, можно сделать некоторые выводы.

Петли, которые не требуют врезки, это морально и технически устаревшие решения. Да, они продаются на рынках и в магазинах. Но спрос на них с каждым днем становится все ниже.

Подобные решения актуальны преимущественно для ремонта старой мебели или для реставрации. Также их можно задействовать при изготовлении мебели в старинном стиле. Хотя и тут объективно лучше заменить те же рояльные петли на современные аналоги.

Ни один уважающий себя мебельщик не станет применять их для производства своих конструкций. Что уж говорить про крупные фабрики и предприятия. Надежность подобной фурнитуры сомнительная, возможности регулировки незначительные, плюс большинство изделий занимают много места.
